Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT production line unloader, PCB depaneling stacking machine, smart stacking unloader machine


Peso:	200 kg	Pressione atmosferica:	0,4-0,6 MPa
Alimentazione elettrica:	monofase 220V50HZ	Dimensioni:	113015001660 mm
Dimensioni del caricatore:	320355570mm	Dimensioni PCB:	L330*W250
Passo di sollevamento:	10.20.30.40.50	Potenza del motore:	90 W
sistema di controllo:	Controllore programmabile da PLC	Tempo di alimentazione:	<5 Seconds="">
Materiale della guida guida:	Profilo in alluminio satinato	Tipo di catena:	Catena di plastica da mille uccelli
Tipo di motore:	Motore ad angolo retto	Meccanismo di guida:	Vite a sfera
Pannello di controllo:	Touchscreen LED TFT

Peso:	200 kg
Pressione atmosferica:	0,4-0,6 MPa
Alimentazione elettrica:	monofase 220V50HZ
Dimensioni:	113015001660 mm
Dimensioni del caricatore:	320355570mm
Dimensioni PCB:	L330*W250
Passo di sollevamento:	10.20.30.40.50
Potenza del motore:	90 W
sistema di controllo:	Controllore programmabile da PLC
Tempo di alimentazione:	<5 Seconds="">
Materiale della guida guida:	Profilo in alluminio satinato
Tipo di catena:	Catena di plastica da mille uccelli
Tipo di motore:	Motore ad angolo retto
Meccanismo di guida:	Vite a sfera
Pannello di controllo:	Touchscreen LED TFT

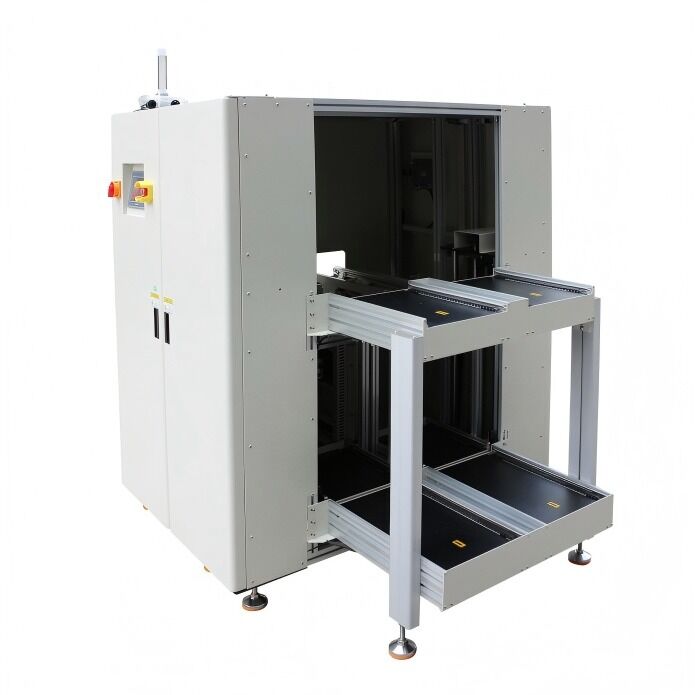

Smart Stacking Unloader Is Suitable for SMT Production Lines.

Smart Stacking Unloader for SMT Production Lines

Product Overview

This automated stacking unloader is specifically designed for SMT production lines, providing efficient PCB handling with precise control and reliable operation.

Key Features

Robust and stable mechanical design for continuous operation
PLC control system with programmable sheet feeding timing
Rapid operation with cycle times under 5 seconds
LED TFT touch screen control panel for intuitive operation
Pass-through function for continuous PCB board transfer

Technical Specifications

Parameter	Specification
External Dimensions	1130 × 1500 × 1660 mm
Guide Rail System	National standard frosted aluminum profile with thousand-bird plastic chain
Drive System	90W Taiwan special right-angle motor driving ball screw for magazine vertical movement
Magazine Specification	320mm (W) × 355mm (L) × 570mm (H)
PCB Specification	330mm (L) × 250mm (W)
Lift Platform Pitch Selection	10, 20, 30, 40, 50 mm increments
Control System	Huichuan PLC programmable controller
Power Supply	Single-phase 220V 50HZ
Air Source Requirement	0.4 - 0.6 MPa
Electrical Cabinet	Included (1 set)
