Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT PCB magazine loader machine, PCB depaneling loader with magazine, automated PCB magazine loading system


Peso:	230 CHILOGRAMMI	Dimensione:	14308001600 mm
Voltaggio:	110 V/220 V	Dimensioni del circuito stampato:	350*50~250mm
Quantità di riviste:	3 pezzi	Direzione del trasportatore:	La LR o R-L
PCB alimentazione tempo:	6 secondi	Tempo di cambio della rivista:	30 secondi
Consumo energetico:	300VA massimo	Pressione atmosferica:	4-6 battute
Consumo d'aria:	10 litri/min max	Altezza del trasportatore:	910±20mm
Spessore del PCB:	0,4 mm min	Indice di passo:	1-4 (passo 10 mm)
Dimensioni effettive del PCB:	(5050)~(350250)

Peso:	230 CHILOGRAMMI
Dimensione:	14308001600 mm
Voltaggio:	110 V/220 V
Dimensioni del circuito stampato:	350*50~250mm
Quantità di riviste:	3 pezzi
Direzione del trasportatore:	La LR o R-L
PCB alimentazione tempo:	6 secondi
Tempo di cambio della rivista:	30 secondi
Consumo energetico:	300VA massimo
Pressione atmosferica:	4-6 battute
Consumo d'aria:	10 litri/min max
Altezza del trasportatore:	910±20mm
Spessore del PCB:	0,4 mm min
Indice di passo:	1-4 (passo 10 mm)
Dimensioni effettive del PCB:	(5050)~(350250)

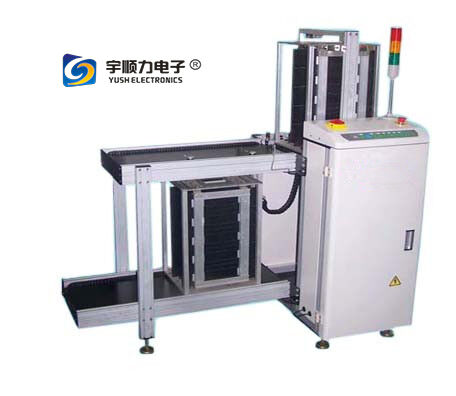

SMT PCB Magazine Loader

Product Overview

Model: UN-Loader

Key Features

Strong, firm and stable construction
User-friendly membrane control panel
Top and bottom pneumatic clamps to secure magazine rack
Guaranteed no PCB breakage during loading and unloading operations

Technical Specifications

Operation Parameters

Function	PCB unloading unit
PCB Feed Time	Approximately 6 seconds
Magazine Changeover Time	Approximately 30 seconds
Power Source & Consumption	100-230 VAC (specify), 1 phase, 300VA maximum
Air Pressure & Consumption	4-6 bar, 10L/min maximum
Conveyor Height	910±20mm (or specify)
Conveyor Direction	Left to Right / Right to Left (option)
PCB Thickness	0.4mm minimum
Number of Magazines	Upper conveyor: 1 magazine / Lower conveyor: magazine
Indexing Pitch	1-4 (10mm pitch)

Model Specifications (Unit: mm)

Model	YS-250	YS-330	YS-390	YS-460
Effective PCB Size (LW)~(LW)	(5050)~(350250)	(5050)~(455330)	(5050)~(530390)	(5050)~(530460)
Dimension (LWH)	11007801200	14008601200	15009201200	160011201200
Size of Magazine (LWH)	355320565	460400565	535460565	535530565
Weight	Approx 140 KG	Approx 180 KG	Approx 220 KG	Approx 230 KG
