Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Stazione di rielaborazione BGA con allineamento ottico, ZM-R7220A macchina di rielaborazione BGA, BGA stazione PCB


Voltaggio:	220 V	Energia:	5650W
Peso:	76 kg	Dimensioni:	685633850 millimetri
Potenza del riscaldatore superiore:	1450W	Potenza del riscaldatore di fondo:	1200W
Potenza del riscaldatore IR:	2700W	Precisione della temperatura:	± 3 ℃
Dimensioni PCB max:	415×370mm	Dimensioni PCB minime:	6×6 mm
Chip BGA max:	60×60mm	Chip BGA minimo:	2×2 mm
Accuratezza di montaggio:	±0,02 mm	Ingrandimento ottico:	230X
Frequenza:	50/60Hz

Voltaggio:	220 V
Energia:	5650W
Peso:	76 kg
Dimensioni:	685633850 millimetri
Potenza del riscaldatore superiore:	1450W
Potenza del riscaldatore di fondo:	1200W
Potenza del riscaldatore IR:	2700W
Precisione della temperatura:	± 3 ℃
Dimensioni PCB max:	415×370mm
Dimensioni PCB minime:	6×6 mm
Chip BGA max:	60×60mm
Chip BGA minimo:	2×2 mm
Accuratezza di montaggio:	±0,02 mm
Ingrandimento ottico:	230X
Frequenza:	50/60Hz

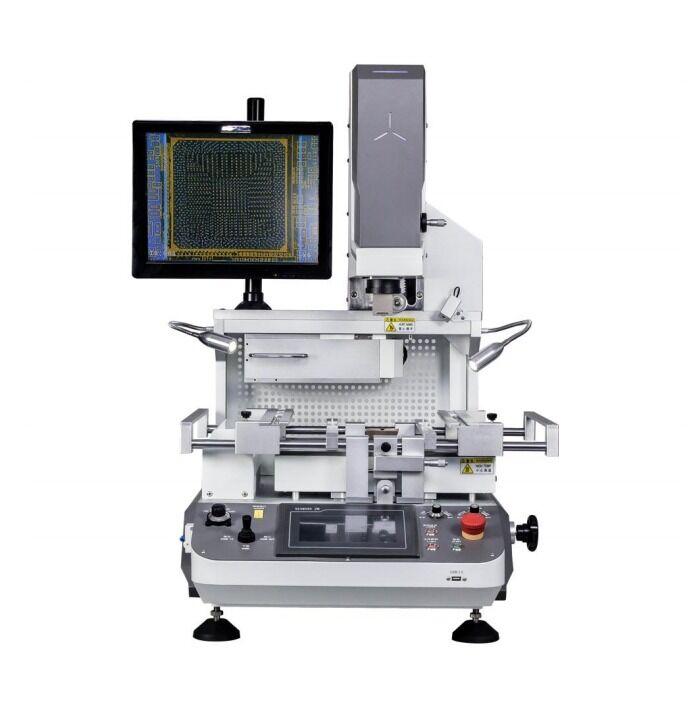

Stazione di rielaborazione BGA di alta qualità ZM-R7220A con allineamento ottico

Stazione di rilavorazione BGA ZM-R7220A con allineamento ottico

Applicazioni del prodotto

Questa stazione di rilavorazione BGA ad alta precisione è progettata per applicazioni professionali di riparazione di PCB e sostituzione di componenti:

Dissaldare e saldare tutti i tipi di componenti BGA (senza piombo e con piombo)
Rimuovere e riparare chip BGA di schede madri e altri componenti
Ridurre i costi di produzione rilavorando giunti di saldatura difettosi durante l'assemblaggio di PCB
Rilavorare micro BGA, VGA, CCGA, QFN, CSP, LGA, SMD e altri tipi di chipset
Ideale per la rilavorazione di schede madri ad alta precisione in laptop, console di gioco, telefoni cellulari e dispositivi elettronici

Caratteristiche principali

Sistema di riscaldamento avanzato

Sistema di preriscaldamento a infrarossi in fibra di carbonio ad ampia area per un riscaldamento rapido e uniforme senza inquinamento luminoso
Controllo indipendente dei riscaldatori superiore, inferiore e IR con precisione di temperatura di ±3℃
Processo di controllo della temperatura a dieci segmenti adatto a tutte le applicazioni di rilavorazione BGA
Area di preriscaldamento IR regolabile per un riscaldamento uniforme del PCB

Allineamento ottico di precisione

Sistema ottico a colori CCD regolabile con divisione del fascio, zoom e funzioni di micro-regolazione
Risoluzione automatica della cromatismo e regolazione della luminosità
Ingrandimento 230X con precisione di montaggio entro ±0,02 mm
Previene l'affaticamento degli occhi durante le sessioni di rilavorazione prolungate

Sistema operativo intelligente

Interfaccia uomo-macchina ad alta definizione con parametri di temperatura protetti da autorizzazione
Funzioni automatiche di saldatura e dissaldatura senza necessità di regolazione manuale
Archiviazione illimitata di profili di temperatura con capacità di richiamo con un tasto
Connessione USB con controllo PC senza driver
Sistema di ugelli BGA rotante a 360° con facile installazione e sostituzione

Sicurezza e protezione

Certificato CE con funzioni complete di protezione di sicurezza
Circuito di spegnimento automatico quando la temperatura supera i limiti di controllo
Parametri di temperatura protetti da password per prevenire modifiche non autorizzate
Allarmi di completamento e sistemi di doppia protezione
Protegge i componenti del PCB e la macchina da danni durante condizioni anomale

Specifiche tecniche

Alimentazione	220V AC ±10%, 50/60 Hz
Potenza totale	Max 5650W
Potenza riscaldatore	Superiore: 1450W, Inferiore: 1200W, IR: 2700W
Controllo della temperatura	Termocoppia tipo K (circuito chiuso), precisione ±3℃
Intervallo dimensioni PCB	Max: 415 × 370 mm, Min: 6 × 6 mm
Dimensioni chip BGA	Max: 60 × 60 mm, Min: 2 × 2 mm
Sistema di posizionamento	Supporto PCB a V con fissaggio universale
Dimensioni	685 × 633 × 850 mm (L × L × A)
Peso	76 kg
Colore	Bianco
