Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                macchine per l'ispezione a raggi X per la fusione a stampo, Macchina per la riproduzione dei PCB a raggi X, controllo a raggi X ad alta efficienza


Peso:	3500 kg	Voltaggio:	220 V
Potenza totale:	Massimo 1,3 kW	Tensione del tubo:	60~160KV
Corrente del tubo:	0,2~5,0 mA	Dimensione focale:	0,5 mm
Perdita dei raggi x:	≤1usv/h	Dimensione:	L2030×L1600×A2100mm
Dimensione della fase:	φ500mm	Area di rappresentazione:	433,7 mm*433,7 mm
Risoluzione:	2816*2816/ 3,24 Lp/mm 15 fps	Angolo di inclinazione massimo:	±30°
Componenti principali:	PLC, motore, cuscinetto, cambio, motore	Tipo di macchina:	apparecchiature di ispezione visiva
Metodo di rilevamento:	Collegamento a sei assi con braccio oscillante di tipo C

Peso:	3500 kg
Voltaggio:	220 V
Potenza totale:	Massimo 1,3 kW
Tensione del tubo:	60~160KV
Corrente del tubo:	0,2~5,0 mA
Dimensione focale:	0,5 mm
Perdita dei raggi x:	≤1usv/h
Dimensione:	L2030×L1600×A2100mm
Dimensione della fase:	φ500mm
Area di rappresentazione:	433,7 mm*433,7 mm
Risoluzione:	2816*2816/ 3,24 Lp/mm 15 fps
Angolo di inclinazione massimo:	±30°
Componenti principali:	PLC, motore, cuscinetto, cambio, motore
Tipo di macchina:	apparecchiature di ispezione visiva
Metodo di rilevamento:	Collegamento a sei assi con braccio oscillante di tipo C

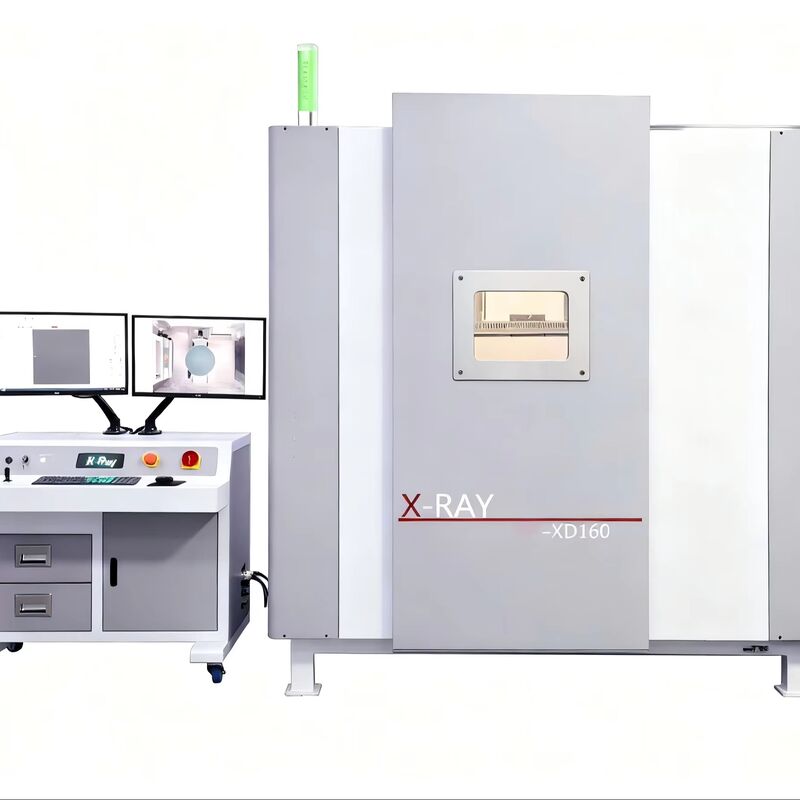

Alta qualità ed elevata efficienza YS-XD160 - macchina di ispezione a raggi X per la fusione a fuso

YS-XD160 macchina di ispezione a raggi X per la fusione a stampaggio

Sistema di ispezione a raggi X di elevata qualità ed efficienza progettato per la rilevazione completa dei difetti nei componenti fusi a stampa.

Caratteristiche chiave

Determinazione chiara dei difetti interni, compresi i buchi di sabbia e le crepe nelle fusioni in alluminio
Facile utilizzo con configurazione rapida - nuovi standard di rilevamento dei prodotti configurati in 5-10 minuti
Funzioni programmabili, misurabili e di salvataggio delle immagini basate su un design ergonomico
Sistema di bloccaggio di sicurezza - I raggi X non possono funzionare se tutte le porte non sono chiuse correttamente
Piattaforma di carico multifunzionale con possibilità di rotazione e movimento a 360°
Operazioni di strumentazione versatili e personalizzabili per varie applicazioni
Metodo di rilevamento del legame a sei assi del braccio oscillante di tipo C a supporto dell'ispezione senza angolo morto
Imaging dinamico in tempo reale con visualizzazione di monitoraggio continuo
Impostazione di punti di osservazione modulari a più pannelli per flussi di lavoro di ispezione flessibili

Specifiche tecniche

Quantità di perdite a raggi X	≤ 1 μSv/h
Dimensione	L2030 × W1600 × H2100 mm
Dimensione del palco	φ500 mm
Area di ripresa	433.7 mm × 433,7 mm
Risoluzione	2816 × 2816 / 3,24 Lp/mm @ 15 fps
Angolo di inclinazione massimo	± 30°

Applicazioni

Questa apparecchiatura è utilizzata principalmente per l'ispezione di fusioni di alluminio, fusioni di ferro, parti automobilistiche, componenti hardware, materiali refrattari e vari componenti industriali.Il sistema utilizza la tecnologia di ispezione ottica automatizzata basata su sistemi avanzati di rilevamento delle immagini, utilizzando la fluoroscopia a raggi X per convertire le immagini della luce visibile.e rilevamento automatico di passaggi programmati.
