Name: Saldatura ad onde selettive per desktop YS-E320
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-E320
Price: 5 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: YUSH

Numero di modello: YS-E320

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 chilometro

Prezzo: $5,000 / kilometer

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                desktop Selective Wave Soldering Machine (macchina di saldatura a onda selettiva), Sistema di saldatura a onde YS-E320, Apparecchiature per la saldatura di PCB


Peso:	70KG	Dimensioni esterne:	730×800×840 millimetri
Dimensione del bordo del PWB:	50×50~450×400 mm	Spessore del bordo del PWB:	0,8~3 mm
Altezza componente:	Meno di 100 mm sopra/50 mm sotto	Peso del substrato:	Meno di 5 chilogrammi
Piegatura del substrato:	meno di 0.5mm	Capacità dei forni di stagno:	10KG
Potenza del forno di stagno:	2 kW	Purezza dell'azoto:	99,999%
Consumo di azoto:	1,2-1,5 Cubo H	Capacità di flusso:	2 L
Diametro interno dell'ugello:	φ 3 mm~φ 20 mm	Alimentazione elettrica:	Monofase 220V±10%
Potere di partenza:	2,5 kW

Peso:	70KG
Dimensioni esterne:	730×800×840 millimetri
Dimensione del bordo del PWB:	50×50~450×400 mm
Spessore del bordo del PWB:	0,8~3 mm
Altezza componente:	Meno di 100 mm sopra/50 mm sotto
Peso del substrato:	Meno di 5 chilogrammi
Piegatura del substrato:	meno di 0.5mm
Capacità dei forni di stagno:	10KG
Potenza del forno di stagno:	2 kW
Purezza dell'azoto:	99,999%
Consumo di azoto:	1,2-1,5 Cubo H
Capacità di flusso:	2 L
Diametro interno dell'ugello:	φ 3 mm~φ 20 mm
Alimentazione elettrica:	Monofase 220V±10%
Potere di partenza:	2,5 kW

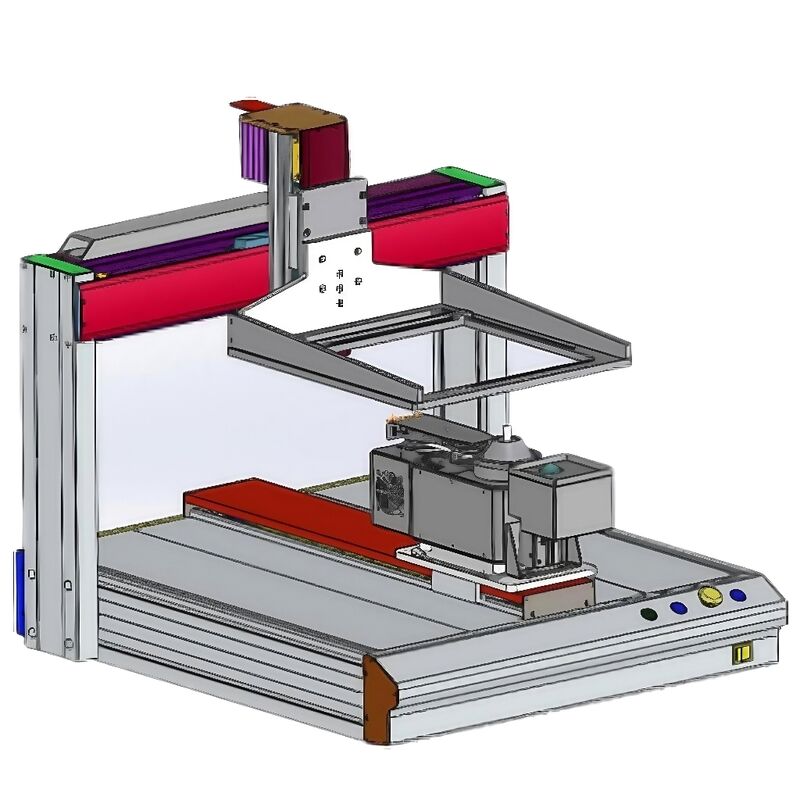

Saldatura ad onde selettive per desktop YS-E320

Saldatura selettiva a onda da banco YS-E320

Risolvere le sfide della saldatura DIP

La YS-E320 affronta le difficoltà comuni nella saldatura DIP con tecnologia avanzata di saldatura selettiva a onda.

Vantaggi chiave

Produzione flessibile per molteplici varietà e piccoli lotti
Saldatura online rapida senza necessità di maschere
Costo di acquisto dell'attrezzatura estremamente basso
Costi di utilizzo e manutenzione ridotti
Tasso di penetrazione dello stagno al 100% con resa di saldatura superiore al 98%
Requisito di spazio minimo (circa 1 metro quadrato)

Modalità di funzionamento della saldatura selettiva a onda

Durante la saldatura selettiva offline, l'ugello di saldatura rimane fisso mentre il PCB si muove secondo istruzioni programmate lungo gli assi X, Y e Z per ottenere una saldatura precisa dei giunti di saldatura del PCB.

Specifiche tecniche

Elemento di specifica	YS-E320
Dimensioni PCB applicabili	L×L: 50×50~450×400 mm
Spessore PCB applicabile	Spessore substrato: 0,8~3 mm / Lunghezza pin: entro 3 mm
Altezza componenti	Meno di 100 mm sopra il substrato / Meno di 50 mm sotto il substrato
Forma e condizioni del substrato	Bordo di posizionamento del substrato: bordo di processo ≥3 mm / Peso comprensivo di componenti: <5kg >
Forno per stagno	Materiale: Acciaio inossidabile / Capacità: 10KG / Potenza: 4×500W (2KW totali)
Requisiti N2	Purezza: 99,999% / Pressione: 0,5 MPa / Consumo: 20-30L/min (1,2-1,5 m³/h)
Ugello flussante	Ugello a fluido di precisione
Capacità flussante	2L (aggiunta manuale di liquido)
Fonte di gas	0,5-0,7 MPa
Diametro interno ugello	φ3mm~φ20mm (dimensioni personalizzabili disponibili)
Altezza picco	Allineamento automatico e misurazione dell'altezza
Controllo di sistema	PC + PLC (Windows + Huichuan)
Software di programmazione	Supporta la programmazione con disegno di linee di immagini (conveniente e veloce)
Alimentazione/Potenza	Monofase 220V±10% / Potenza di avviamento: 2,5KW
Peso	70KG (incluso 10KG di stagno)
Dimensioni esterne	L×L×A: 730×800×840 mm
