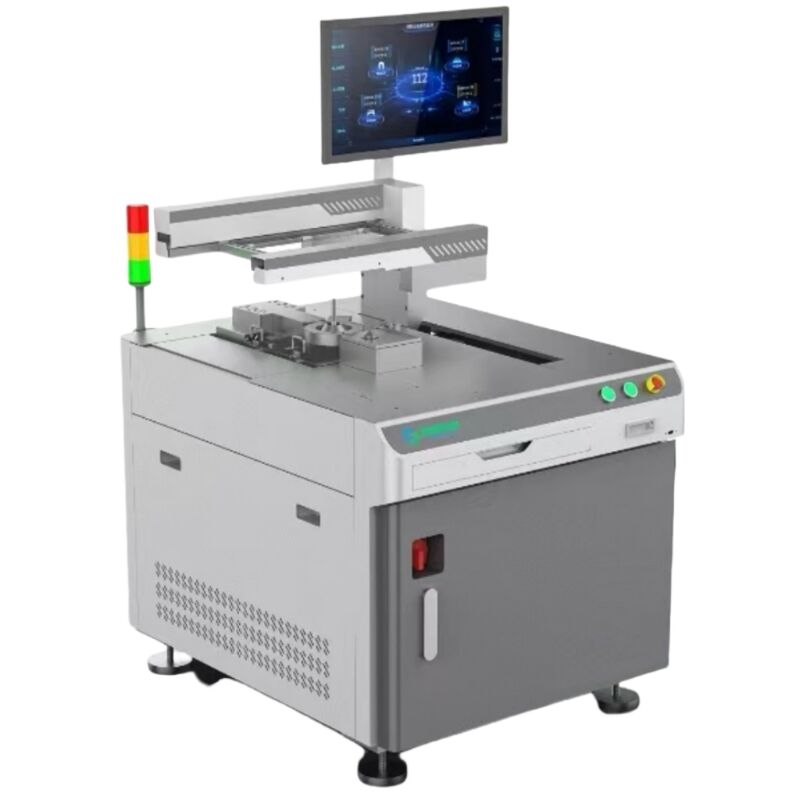

Name: Saldatura ad onde selettive integrate
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-450Y
Price: 10 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: YUSH

Numero di modello: YS-450Y

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 chilogrammo

Prezzo: $10,000 / kilogram

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Saldatrice selettivo di Wave, Apparecchiature per la saldatura di PCB, sistema integrato di saldatura a onde


Peso:	150 kg	Modello:	YS-450Y
Dimensioni del circuito stampato:	50×50~450×400 mm	Spessore del PCB:	0,8~3 mm
Altezza componente:	<100 mm sopra, <50 mm sotto	Peso del substrato:	<5 chilogrammi
Piegatura del substrato:	<0,5 mm	Capacità dei forni di stagno:	15 kg
Potenza del forno di stagno:	2 kW	Potenza di preriscaldamento:	1 kW
Potenza totale:	3,5 kW	Purezza dell'azoto:	99,999%
Capacità di flusso:	2 L	Diametro interno dell'ugello:	φ 3 mm~φ 20 mm
Dimensioni esterne:	940×1280×1350 mm

Peso:	150 kg
Modello:	YS-450Y
Dimensioni del circuito stampato:	50×50~450×400 mm
Spessore del PCB:	0,8~3 mm
Altezza componente:	<100 mm sopra, <50 mm sotto
Peso del substrato:	<5 chilogrammi
Piegatura del substrato:	<0,5 mm
Capacità dei forni di stagno:	15 kg
Potenza del forno di stagno:	2 kW
Potenza di preriscaldamento:	1 kW
Potenza totale:	3,5 kW
Purezza dell'azoto:	99,999%
Capacità di flusso:	2 L
Diametro interno dell'ugello:	φ 3 mm~φ 20 mm
Dimensioni esterne:	940×1280×1350 mm

Saldatura ad onde selettive integrate

Soluzioni di saldatura DIP avanzate

Superare le sfide tradizionali della saldatura DIP con la nostra innovativa tecnologia di saldatura a onde selettive progettata per i requisiti di produzione moderna.

Principali vantaggi

Produzione flessibile per varietà multiple e piccole partite
Saldatura rapida in linea senza attrezzature necessarie
Costi di acquisto di attrezzature estremamente bassi
Riduzione dei costi di utilizzo e manutenzione (risparmio di scorie di stagno, flusso, elettricità e materiali di consumo)
100% di penetrazione di stagno con un rendimento di saldatura superiore al 98%
Impatto compatto di circa 1 metro quadrato

Modalità di funzionamento

Durante la saldatura selettiva offline, l'ugello di saldatura rimane fisso mentre la scheda PCB si muove secondo i parametri programmati lungo X, Y,e assi Z per ottenere una saldatura precisa delle giunzioni di saldatura PCB.

Specifiche tecniche

Articolo di specifica	YS-450Y / YS-450YT
Dimensioni applicabili della scheda PCB	L×W: 50×50~450×400 mm
Spessore applicabile della scheda PCB	Spessore del substrato: 0,8 ~ 3 mm / lunghezza del perno: entro 3 mm
Altezza dei componenti	inferiore a 100 mm sopra il substrato / inferiore a 50 mm sotto il substrato
Forma e condizioni del substrato	bordo di posizionamento del substrato: più di 3 mm dal bordo di processo del substrato Peso, compresi i componenti: inferiore a 5 kg Curvatura del substrato: inferiore a 0,5 mm
Forno per stagno	Materiale/Capacità: materiale complessivamente in lega di titanio/15 kg Capacità del bagno di stagno: 4×500W (2KW)
Potenza di pre riscaldamento	Pre riscaldamento a infrarossi: 1KW
Potenza totale	AC 220V: 3,5 kW
N2 Requisiti	Purezza dell'azoto: 99,999% Pressione/consumo: 0,5 MPa / 20~30/min / 1,2 metri cubi
Nozzolo di flusso	0.5mm ugelli per fluidi di precisione importati dal Giappone
Capacità di flusso	2 litri
Fonte di gas	0.5-0.7Mpa
Diametro interno dell'ugello	φ 3 mm~φ 20 mm (dimensioni personalizzabili)
Altezza del picco	Allineamento automatico/misurazione dell'altezza
Controllo del sistema	PC+PLC (Windows)
Software di programmazione	Supporto alla programmazione per il disegno di linee di immagine (conveniente e veloce)
Controllo video	Monitoraggio video in tempo reale per un'osservazione conveniente degli effetti di saldatura
Fornitore di alimentazione/potenza	220V monofase ± 10% Potenza di partenza: 3,5 kW
Peso	150 kg (contenente saldatura: 12 kg)
Dimensioni esterne SW-450Y	L×W×H: 940×1280×1350 mm (con display)
Dimensioni esterne SW-450YT	L×W×H: 1110×1280×1500 mm (escluse le luci a tre colori)
