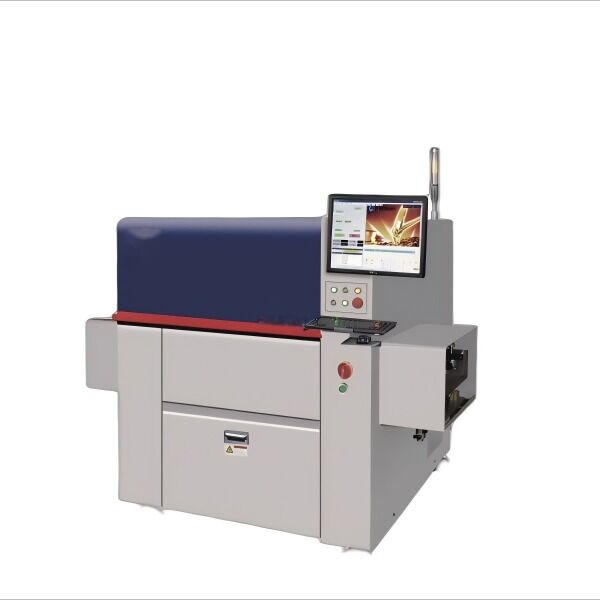

Name: High Quality and High Efficiency Tickle Switch Insert Machine
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-W50
Price: 30 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: YUSH

Numero di modello: YS-W50

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: $30,000 / set

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high efficiency tickle switch machine, PCB depaneling machine with warranty, tickle switch insert depaneling machine


Peso:	750 kg	Modello:	YS-W50
Requisiti di pressione:	0,6 MPa	Direzione di inserimento:	0 °- 360 °, incremento
Tasso di inserimento:	3,3 unità al secondo	Velocità teorica:	Circa 12.000 CPH
Testa:	1-2 strumenti	Durata del cavo del componente:	L4,5 mm, L6,5 mm
Dimensioni della scheda:	Minimo 50 mm50 mm, massimo 350 mm300 mm	Larghezza della traccia:	50~300mm (regolabile)
Angolo di clinciatura:	Piegatura interna a 45°	Requisiti di alimentazione:	CA 220 V, 50/60 Hz, monofase 1,0 kW
Tolleranza dello spessore del pcb:	Algoritmo di compensazione	Sistema di visione:	Alta precisione
Componenti principali:	PLC, motore, cuscinetto, cambio, motore

Peso:	750 kg
Modello:	YS-W50
Requisiti di pressione:	0,6 MPa
Direzione di inserimento:	0 °- 360 °, incremento
Tasso di inserimento:	3,3 unità al secondo
Velocità teorica:	Circa 12.000 CPH
Testa:	1-2 strumenti
Durata del cavo del componente:	L4,5 mm, L6,5 mm
Dimensioni della scheda:	Minimo 50 mm50 mm, massimo 350 mm300 mm
Larghezza della traccia:	50~300mm (regolabile)
Angolo di clinciatura:	Piegatura interna a 45°
Requisiti di alimentazione:	CA 220 V, 50/60 Hz, monofase 1,0 kW
Tolleranza dello spessore del pcb:	Algoritmo di compensazione
Sistema di visione:	Alta precisione
Componenti principali:	PLC, motore, cuscinetto, cambio, motore

High Quality and High Efficiency Tickle Switch Insert Machine

Product Features

XY servo motor driven for high automation, ready for production within 10 minutes
0°-360° freely programmable insertion angle with 1° increments
Insertion rate up to 3.3 units per second (1 unit per stroke)
Synchronous lower cutter clamping during insertion to prevent floating
Supports standard package feeding and bulk vibrator bowl feeding
Flexible PCB transmission directions (left-right, right-left, in/out same side as SSIO)
Lower support tool with pin inspection function for quality monitoring
Real-time strength monitoring ensures 100% high-quality insertion
High precision vision system for PCB deviation correction
Intuitive software operation interface with easy programming
PCB thickness tolerance compensation algorithm
Modular options for Industry 4.0 connectivity and full traceability

Technical Specifications

Item	YS-W50
Theoretical Speed	Approx 12,000 CPH
Head	1-2 tools
Component Lead Span	W4.5mm, L6.5mm
Board Size	Min 50mm×50mm, Max 350mm×300mm
Track Width	50-300mm (Adjustable)
Clinch Angle	45° Internal Bending
Weight	Main Body, Approx 750kg
Power Requirement	AC220V, 50/60Hz, Single Phase 1.0Kw
