Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                montatore di chip SMT ad alta velocità, macchine per il disegno di PCB modulari, montatore di chip a risposta flessibile


Peso:	2100 kg	PWB applicabile:	Da L700xL460mm a L50xL50mm
Velocità:	200.000 CPH (quando si utilizza la testina RS)	Componenti applicabili:	Da 0201* a 6,5 mm (altezza 2,0 mm o inferiore)
Accuratezza di montaggio:	+/-35μm (25μm) Cpk ≥1,0 (3)	Numero di alimentatori:	Massimo. 80 alimentatori con testate RS
Alimentazione elettrica:	AC a 3 fasi 200/208/220/240/380/400/416V +/-10%	Fornitura d'aria:	00,45 MPa o più, allo stato pulito e secco
Dimensione esterna:	L1 000 × W2 100 × H1 550 mm	Velocità (testa MU):	58.000 CPH (quando si utilizza la testa MU)
Componenti applicabili (MU):	Da 0402 a 45×100 mm (altezza 15 mm o inferiore)	Precisione di montaggio (MU):	+/-40μm (30μm) Cpk ≥1,0 (3σ)
Numero di alimentatori (MU):	92 alimentatori con testate MU o FL	Alimentatori max (RS+MU):	Massimo. 84 alimentatori con teste RS x 2 + MU x 2
Altezza del componente (MU):	Altezza 25,5 mm o meno

Peso:	2100 kg
PWB applicabile:	Da L700xL460mm a L50xL50mm
Velocità:	200.000 CPH (quando si utilizza la testina RS)
Componenti applicabili:	Da 0201* a 6,5 mm (altezza 2,0 mm o inferiore)
Accuratezza di montaggio:	+/-35μm (25μm) Cpk ≥1,0 (3)
Numero di alimentatori:	Massimo. 80 alimentatori con testate RS
Alimentazione elettrica:	AC a 3 fasi 200/208/220/240/380/400/416V +/-10%
Fornitura d'aria:	00,45 MPa o più, allo stato pulito e secco
Dimensione esterna:	L1 000 × W2 100 × H1 550 mm
Velocità (testa MU):	58.000 CPH (quando si utilizza la testa MU)
Componenti applicabili (MU):	Da 0402 a 45×100 mm (altezza 15 mm o inferiore)
Precisione di montaggio (MU):	+/-40μm (30μm) Cpk ≥1,0 (3σ)
Numero di alimentatori (MU):	92 alimentatori con testate MU o FL
Alimentatori max (RS+MU):	Massimo. 84 alimentatori con teste RS x 2 + MU x 2
Altezza del componente (MU):	Altezza 25,5 mm o meno

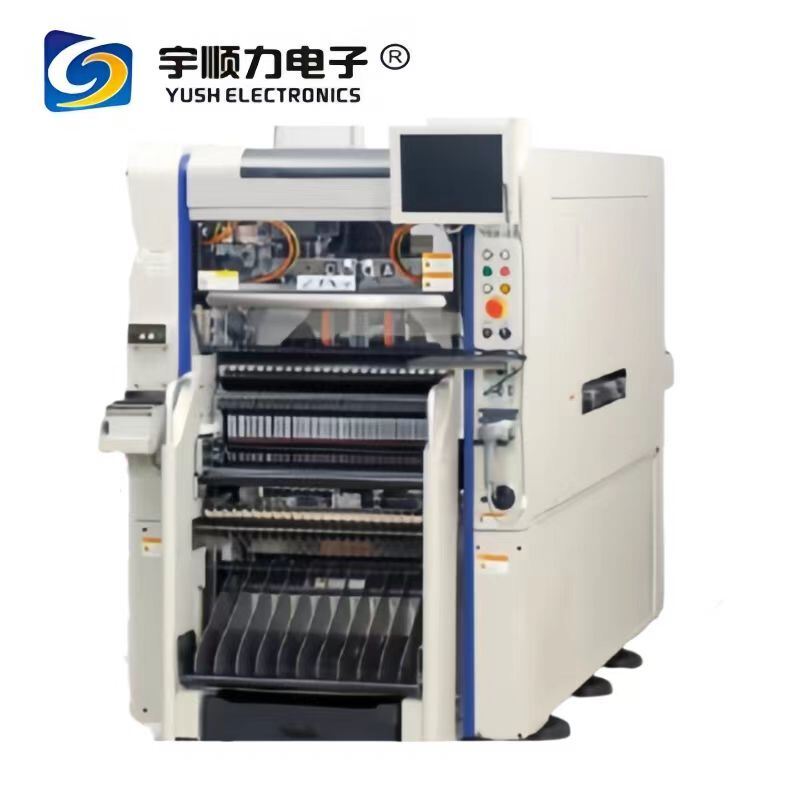

Risposta flessibile Alta qualità di montaggio Modulare ad alta velocità SMT chip mount

Saldatore modulare SMT ad alta velocità, alta qualità di montaggio, risposta flessibile

Il saldatore modulare SMT ad alta velocità, alta qualità di montaggio, risposta flessibile offre prestazioni eccezionali con produttività rivoluzionaria e capacità di montaggio di precisione per la produzione avanzata di elettronica.

Caratteristiche principali

Produttività rivoluzionaria di 200.000 CPH - la velocità più elevata al mondo su una piattaforma compatta
Massima produttività al mondo per applicazioni di montaggio SMT
Risposta flessibile per diverse configurazioni e requisiti di produzione
Tecnologia avanzata a supporto di alta qualità di montaggio e tasso operativo superiore della macchina

Specifiche tecniche

Modello	Specifica 4-Beam, 4-Head (YS-40R4)	Specifica 2-Beam, 2-Head (YS-40R2)
PCB applicabile	Da L700×W460mm a L50×W50mm
Velocità	200.000 CPH (Utilizzando la testa RS)	58.000 CPH (Utilizzando la testa MU)
Componenti applicabili	0201* a 6,5 mm (Altezza 2,0 mm o inferiore) *opzione 03015 a 45×60 mm (Altezza 15 mm o inferiore)	0402 a 45×100 mm (Altezza 15 mm o inferiore) 0603 a 45×100 mm (Altezza 25,5 mm o inferiore)
Precisione di montaggio	+/-35μm (25μm) Cpk ≥1,0 (3σ)	+/-40μm (30μm) Cpk ≥1,0 (3σ)
Numero di tipi di componenti	Max. 80 feeder con teste RS Max. 88 feeder con teste MU Max. 84 feeder con teste RS x 2 + MU x 2 * Conversione nastro da 8 mm	92 feeder con teste MU o FL
Alimentazione	3-Phase AC 200/208/220/240/380/400/416V +/-10%
Fonte di alimentazione dell'aria	0,45 MPa o superiore, in stato pulito e asciutto
Dimensioni esterne	L1.000×W2.100×H1.550mm
Peso	Circa 2.100 kg
