Peso:	1860 kg	Energia:	10 kW
Voltaggio:	220 V/380 V	Quantità dell'ugello:	8
Capacità dell'alimentatore:	Alimentatore a ciotola (8 corsie) +58 slot	Velocità di posizionamento:	26000 Chip/H
Componente applicabile:	0201~36mmIC	Fonte d'aria:	0,5 ~ 0,8 MPA
Dimensioni della scheda:	50 mm x 50 mm ~ 510 mm x 460 mm	spessore del pannello:	0.8 mm~3.0 mm
Peso della tavola:	0,68 Kg sotto	Specifiche dell'alimentatore:	8mm~56mm
Risoluzione della griglia:	5um	Precisione di ripetizione:	± 0,04 mm
Dimensioni della macchina:	L1380mmxL2350mmxH550mm

Peso:	1860 kg
Energia:	10 kW
Voltaggio:	220 V/380 V
Quantità dell'ugello:	8
Capacità dell'alimentatore:	Alimentatore a ciotola (8 corsie) +58 slot
Velocità di posizionamento:	26000 Chip/H
Componente applicabile:	0201~36mmIC
Fonte d'aria:	0,5 ~ 0,8 MPA
Dimensioni della scheda:	50 mm x 50 mm ~ 510 mm x 460 mm
spessore del pannello:	0.8 mm~3.0 mm
Peso della tavola:	0,68 Kg sotto
Specifiche dell'alimentatore:	8mm~56mm
Risoluzione della griglia:	5um
Precisione di ripetizione:	± 0,04 mm
Dimensioni della macchina:	L1380mmxL2350mmxH550mm

Robot Pick and Place Multifunzionale SMT/Macchina Automatica SMT

Robot Pick and Place Multifunzione SMT / Macchina SMT Automatica

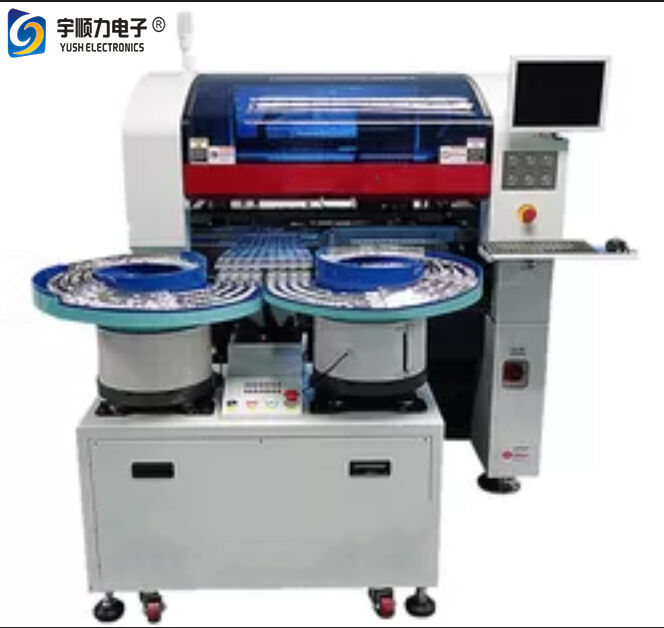

Lo YS-CPM-II T offre un sistema di posizionamento flessibile appositamente progettato per prodotti di illuminazione a LED e retroilluminazioni di display LCD di medie e grandi dimensioni. Con il suo innovativo design Bowl feeder + Slot Feeder, può gestire contemporaneamente le attività di posizionamento di componenti a lente e chip.

Informazioni di base

Funzione:Montatore di lenti
Quantità ugelli:8
Capacità feeder:Bowl Feeder (8 corsie) + 58 slot
Velocità di posizionamento:26.000 Chip/H
Componente applicabile:0201~36mm IC

Specifiche tecniche

Specifiche	Dettagli
Fonte d'aria	0.5~0.8Mpa
Scansione di allineamento	Per centratura
Componente applicabile	Dal minuscolo chip 0201 al grande componente da 30 mm con vari resistori e condensatori, IC, BGA, lente LED, scheda LED
Dimensioni scheda	Minimo 50mmx50mm Massimo 510mmx460mm
Spessore scheda	0.8mm~3.0mm
Peso scheda	0.68Kg o inferiore
Sistema di controllo	Piattaforma di controllo Windows 7 con interfaccia cinese e inglese
Capacità feeder	16 colonne
Specifiche feeder	8mm~56mm
Risoluzione grattugia	5um
Peso	1850Kg
Lunghezza traccia	1980mm
Precisione di ripetizione	±0.04mm
Potenza	AC380V
Modalità compensato	Laterale, superiore e inferiore
Velocità di posizionamento	26000 cph
Meccanismo di trasmissione PCB	Tre fasi
Quantità ugelli	8
Dimensioni macchina	L1380mmxW2350mmxH550mm
Dimensioni lente	5~30mm

Caratteristiche principali

Base ad alta rigidità, alta precisione e alta stabilità: La base e l'asse Y sono realizzati con un design integrato, l'asse X utilizza una lega di alluminio ad alta durezza ed è stampato in forma da una pressa. L'assemblaggio rapido previene la deformazione.
Asse X/Y ad alta velocità, alta precisione e lunga durata: Presenta guide lineari THK dal Giappone, motori lineari Sanyo e righello graduato Renishaw per un'eccezionale precisione di movimento.
Piattaforma vibrante avanzata auto-ricercata: Il Bowl Feeder vibra i componenti in 8 corsie per il posizionamento simultaneo. Dotato di sensori precisi per prevenire inceppamenti e guasti.
Testa di lavoro ad alta precisione: Realizzata in alluminio di grado aeronautico con servomotore micro giapponese e guida lineare IKO per un movimento dell'asse Z ad alta velocità e alta precisione.
Telecamera di scansione con prestazioni eccellenti: Utilizza una telecamera a scansione lineare BASLER tedesca con sorgenti luminose ad anello OSRAM per un'ottimale acquisizione delle immagini.
Lama automatica per il taglio del nastro di plastica: Realizzata in acciaio di prima qualità per una lunga durata e un funzionamento affidabile.
Convogliatore di schede multifunzione: Presenta un bloccaggio della scheda superiore, inferiore e laterale con regolazione flessibile. La guida estesa accoglie schede fino a 1200 mm di lunghezza.
