                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Macchina per la separazione di PCB completamente automatica, stampante visiva ad alta efficienza, YS-12 macchina per la separazione dei PCB


Peso:	1500 kg	Voltaggio:	220 V
Dimensione minima:	520x300mm	Dimensione massima:	1500x750mm
Dimensione minima del PCB:	50X50 mm	Dimensione massima del PCB:	1200x350 mm
Spessore del PCB:	0,4-6 mm	Pcb Warpage:	<1%
velocità di trasporto:	Massimo 1500 mm/s	Velocità di stampa:	10-200 mm/sec
Pressione di stampa:	0,5-25 kg	Ripetere la precisione della posizione:	±0.015mm
Precisione di stampa:	± 0,025 mm	Tipo di fotocamera:	130 megapixel
Temperatura di lavoro:	-20 ℃ -45 ℃

Peso:	1500 kg
Voltaggio:	220 V
Dimensione minima:	520x300mm
Dimensione massima:	1500x750mm
Dimensione minima del PCB:	50X50 mm
Dimensione massima del PCB:	1200x350 mm
Spessore del PCB:	0,4-6 mm
Pcb Warpage:	<1%
velocità di trasporto:	Massimo 1500 mm/s
Velocità di stampa:	10-200 mm/sec
Pressione di stampa:	0,5-25 kg
Ripetere la precisione della posizione:	±0.015mm
Precisione di stampa:	± 0,025 mm
Tipo di fotocamera:	130 megapixel
Temperatura di lavoro:	-20 ℃ -45 ℃

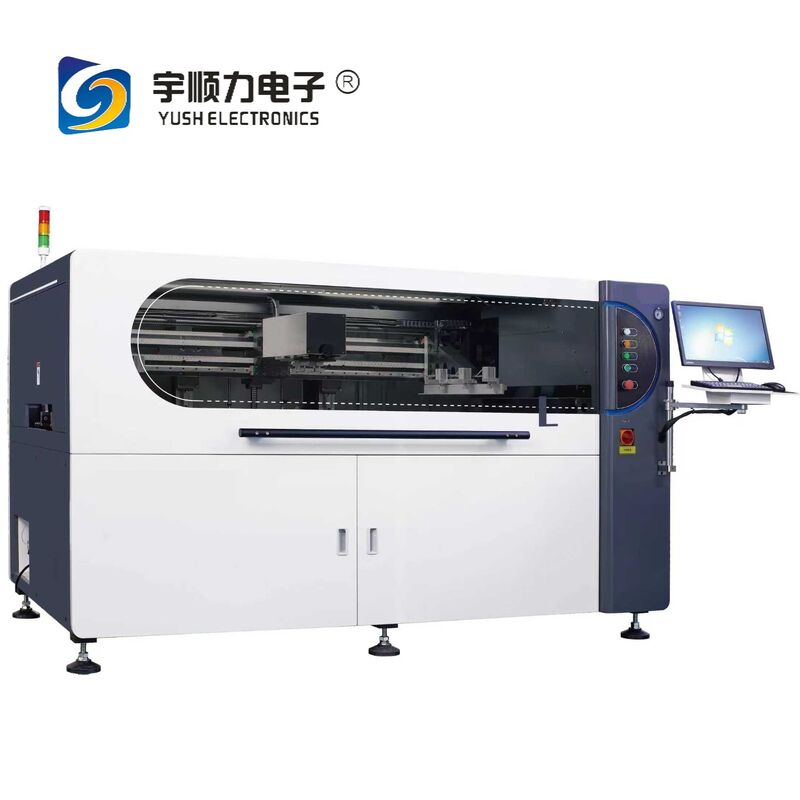

Stampa visiva ad alta efficienza completamente automatica YS-12

YS-12 Stampa visiva ad alta efficienza completamente automatica

La macchina di stampa visiva completamente automatica YS-12 è progettata per mini LED, stampa a semiconduttori e nuove applicazioni energetiche.25 mm di passo con spaziamento uguale, e requisiti di processo di alta precisione.

Specifiche tecniche

Quadri dello schermo

Parametro	Specificità
Dimensione minima	520 × 300 mm
Dimensione massima	1500×750 mm
Spessore	20-40 mm
Modalità di posizionamento della stencil	Posizionamento manuale

Parametri delle schede PCB

Parametro	Specificità
Dimensione minima del PCB	50 × 50 mm
Dimensione massima del PCB	1200 × 350 mm
Spessore del PCB	0.4-6 mm
Fabbricazione a base di PCB	< 1%
Disponibilità dei bordi della scheda PCB	2.5 mm
Altezza della tavola	25 mm
Altezza di trasporto	900±40 mm
Velocità di trasporto	Max 1500 mm/s Programmabile
Modalità di trasporto	Strada di trasporto di un tratto
Peso massimo della scheda PCB	7 kg
Direzione del trasporto	Sinistra-destra; destra-sinistra; sinistra-sinistra; destra-destra

Parametri di stampa

Parametro	Specificità
Velocità di stampa	10-200 mm/sec
Pressione di stampa	0.5-25 kg
Modalità di stampa	Imprese a gomma singola o a gomma doppia
Distanza di rilascio	0-20 mm
Modalità di scatto	Smaltimento in tre fasi
Tipo di squeegee	Squeegee in gomma/squeegee in acciaio
Velocità di rilascio	0-20 mm/sec

Accuratezza di stampa

Parametro	Specificità
Accuratezza di ripetizione della posizione	± 0,015 mm
Accuratezza di stampa	± 0,025 mm
Tempo di ciclo (esclusa la pulizia)	< 15 secondi
Tempo di transizione	< 5 minuti

Parametri di pulizia

Parametro	Specificità
Colpo di pulizia	Generazione automatica
Posizione di pulizia	Pulizia corretta
Velocità di pulizia	10-200 mm/sec
Consumo di liquidi per la pulizia	Regolabile automaticamente e manualmente
Consumo di carta da pulizia	Regolabile automaticamente e manualmente

Parametri dell'immagine

Parametro	Specificità
CCD FOV	10 × 8 mm
Tipo di fotocamera	Fotocamera digitale da 130 megapixel
Sistema di telecamere	Struttura delle opzioni di blocco/blocco
Tempo di ciclo della fotocamera	150 ms
Dimensione del marchio	0.1-6 mm
Non ti avvicinare al numero.	Max: 1 pezzo
Numero di segno	Max: 4 pezzi
Detezione 2D	rilevare stagno basso/stampa mancante/stagno continuo

Configurazione funzionale

Controllo della sicurezza:Porta aperta per fermarsi, allarme anormale
Interfaccia intelligente:Nuova interfaccia, tasto di scorciatoia
Impostazione autorizzazione:Livelli di accesso per operatori, tecnici e ingegneri liberamente configurabili
Sistema MES standard:Soluzioni personalizzate per l'Industria 4.0, registrazione delle SOP, caricamento dei dati delle attrezzature
Connessione SPI:Compensazione automatica dello spostamento, minor rilevamento dello stagno, pulizia automatica delle maglie di acciaio
Sistema di tracciabilità:Codice di scansione della fotocamera, compatibile con dimensioni 2,5×2,5-8×8 mm

Requisiti di installazione e sito

Parametro	Specificità
Peso della macchina	1500 kg
Fornitore di alimentazione principale	AC: 220±10V; 50/60Hz, 3,5KW con corrente stabile e alimentazione
Terzo di terra	Le apparecchiature richiedono una messa a terra separata
Tipo di presa	Inglese SS145 (13A)
Fonte principale di alimentazione dell'aria	4.0-6kgf/cm2 fonte di gas industriale, diametro diretto delle vie aeree di 8 mm

Ambiente operativo

Parametro	Specificità
Temperatura di funzionamento	-20°C a 45°C
Ambiente di lavoro umidità	Da 30% a 60%
Protezione elettrostatica	Protezione elettrostatica di messa a terra ESD
