Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Stampa a pasta di saldatura ad alta precisione, stampante PCB completamente automatica, Macchine per la saldatura a pasta YS-GT


Peso:	1100 kg	Dimensione massima della scheda:	510510 mm (aggiornamento opzionale a: 610510 mm)
Dimensione minima della scheda:	50*50mm	velocità di trasporto:	1500 mm/s (massimo)
Velocità di stampa:	10~200 mm/sec	Pressione di stampa:	0,5~20Kg
Fonte di energia:	AC:220±10%,50/60Hz 2,2KW	Dimensione della macchina:	1500 ((H) mm
Pressione atmosferica:	4~6 kgf/cm2	Temperatura operativa:	-20 ℃ ~+45 ℃
Ripetere la precisione della posizione:	±10um@6σ,CPK≥2.0	Precisione di stampa:	±18um@6σ,CPK≥2.0
spessore del pannello:	0.4~6mm	peso massimo della tavola:	5kg
lunghezza della macchina:	1240(L)mm

Peso:	1100 kg
Dimensione massima della scheda:	510510 mm (aggiornamento opzionale a: 610510 mm)
Dimensione minima della scheda:	50*50mm
velocità di trasporto:	1500 mm/s (massimo)
Velocità di stampa:	10~200 mm/sec
Pressione di stampa:	0,5~20Kg
Fonte di energia:	AC:220±10%,50/60Hz 2,2KW
Dimensione della macchina:	1500 ((H) mm
Pressione atmosferica:	4~6 kgf/cm2
Temperatura operativa:	-20 ℃ ~+45 ℃
Ripetere la precisione della posizione:	±10um@6σ,CPK≥2.0
Precisione di stampa:	±18um@6σ,CPK≥2.0
spessore del pannello:	0.4~6mm
peso massimo della tavola:	5kg
lunghezza della macchina:	1240(L)mm

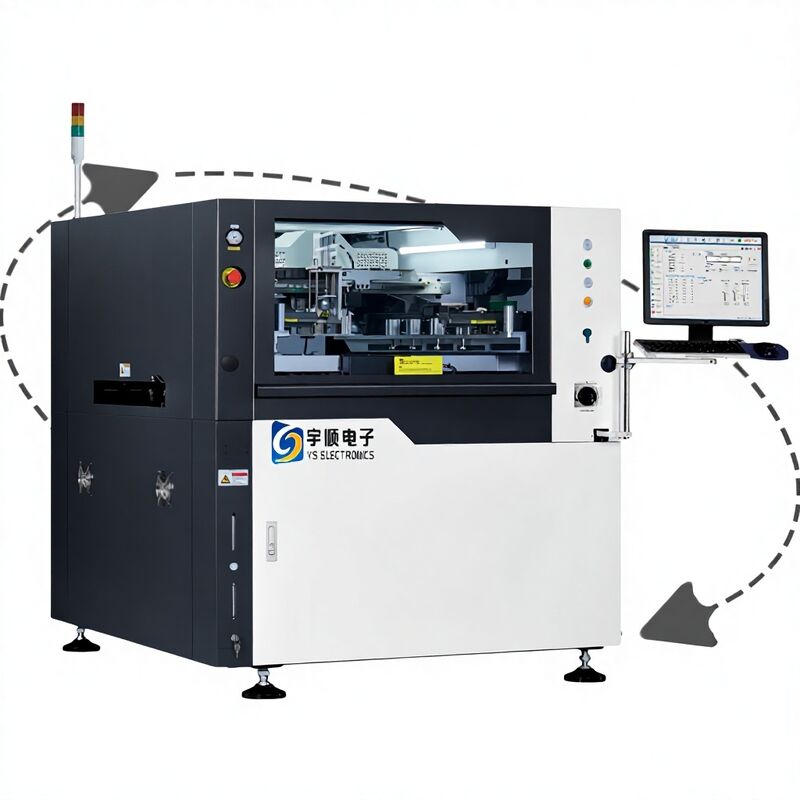

YS-GT stampante di pasta di saldatura ad alta precisione completamente automatica per PCB

La stampante di pasta di saldatura completamente automatica YS-GT offre una precisione ed efficienza eccezionali per le applicazioni di assemblaggio di PCB, con automazione avanzata e caratteristiche di prestazioni robuste.

Specifiche delle prestazioni della macchina

Parametro	Specificità
Accuratezza di ripetizione della posizione	± 10 μm @6σ, CPK≥2.0
Precisione di stampa	± 18 μm @6σ, CPK≥2.0
NCP-CT (escluse la pulizia e la stampa)	< 7,5 secondi
HCP-CT (compresa la pulizia e la stampa)	18p/pcs
Procedura CT	4 minuti.
Linea di trasferimento CT	2 minuti

Parametri di lavorazione del substrato

Parametro	Specificità
Dimensioni massime della scheda	510×510 mm (Aggiornamento opzionale a: 610×510 mm)
Dimensione minima della tavola	50 × 50 mm
Spessore della scheda	0.4~6 mm
Fotocamera gamma meccanica	528×510 mm
Peso massimo della tavola	5 kg
Disponibilità dei bordi della tavola	2.5 mm
Altezza della tavola	23 mm Oltre l'elemento del tratto
Velocità di trasporto	900±40 mm
Velocità massima di trasporto	Controllo segmentato, 1500 mm/s (massimo)
Direzione del trasporto	Una fase

Parametri di stampa

Parametro	Specificità
Velocità di stampa	10~200 mm/sec
Pressione di stampa	0.5~20kg
Modalità di stampa	Una volta/due volte
Tipo di squeegee	La lamina di gomma/squeegee (angolo 45/55/60)
Scatto	0 ~ 20 mm
Velocità di scatto	0~20 mm/sec
Dimensione del telaio del modello	470×370mm~737×737mm
Metodo di posizionamento delle maglie di acciaio	Posizionamento automatico in direzione Y

Parametri di pulizia

Parametro	Specificità
Sistema di pulizia	Asciutto, bagnato, vuoto tre modalità
Pulizia ad alta velocità	Pulizia integrata e tessitura
Sistema di pulizia	Tipo di spruzzo laterale
Colpo di pulizia	Generazione automatica
Posizione di pulizia	Pulizia dei posti
Velocità di pulizia	10-200 mm/sec
Consumo di liquidi per la pulizia	Automatico e regolabile manualmente
Consumo di carta da pulizia	Automatico e regolabile manualmente

Parametri del sistema di visione

Parametro	Specificità
CCD FOV	10 × 8 mm
Tipo di fotocamera	130 mila CCD Fotocamera digitale
Sistema di telecamere	Struttura ottica di blocco/abbassamento
Tempo di ciclo della fotocamera	100 ms
Tipi di marchi fiduciari	Rotondo, quadrato, di diamante, croce, pad e profilo
Dimensione del marchio	0.1-6 mm
Numero del marchio	Max: 4 pezzi
Stai lontano numero	Max: 1pcs

Parametri tecnici della macchina

Parametro	Specificità
Fonte di alimentazione	AC: 220±10%, 50/60Hz 2,2KW
Pressione dell'aria	4~6 kgf/cm2
Consumo di aria	Circa 5L/min
Temperatura di funzionamento	-20°C~+45°C
Umidità dell'ambiente di lavoro	30%~60%
Dimensione della macchina (senza luce della torre)	1500 ((H) mm
Lunghezza della macchina	1240 ((L) mm
Larghezza della macchina	1410 ((W) mm
Peso approssimativo della macchina	Circa 1100 kg.
Requisiti per il carico delle attrezzature	650 kg/m2

Modello e dimensioni dell'attrezzatura

Modello di apparecchiatura: YS-GT

Dimensioni: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

Necessità di alimentazione elettrica e di approvvigionamento di gas

Fornitura di alimentazione principale: CA: 220 ± 10%, 50/60HZ 3KW di alimentazione stabile con corrente nominale, tipo di spina: sistema britannico.

Fornitura principale di gas: una fonte di gas industriale stabile con una pressione di 4,0-6 kgf/cm2. Il diametro del tubo di gas è di 6 mm/8 mm/10 mm/12 mm e la giunzione anteriore del tubo di gas è universale.L'articolazione posteriore deve solo corrispondere alle dimensioni del tubo del gas.

Peso della macchina: circa 1100 kg

Ambiente di utilizzo delle attrezzature

Temperatura in laboratorio: -20°C~+45°C
Umidità dell'officina: 30-60%
Protezione contro l'elettricità statica: sono richieste la messa a terra ESD e la protezione contro l'elettricità statica
Capacità portante del pavimento: se l'apparecchiatura non viene utilizzata su pavimenti piatti, si prega di prestare attenzione alla capacità portante del pavimento affondante, che deve essere ≥ 650 kg/m2.
