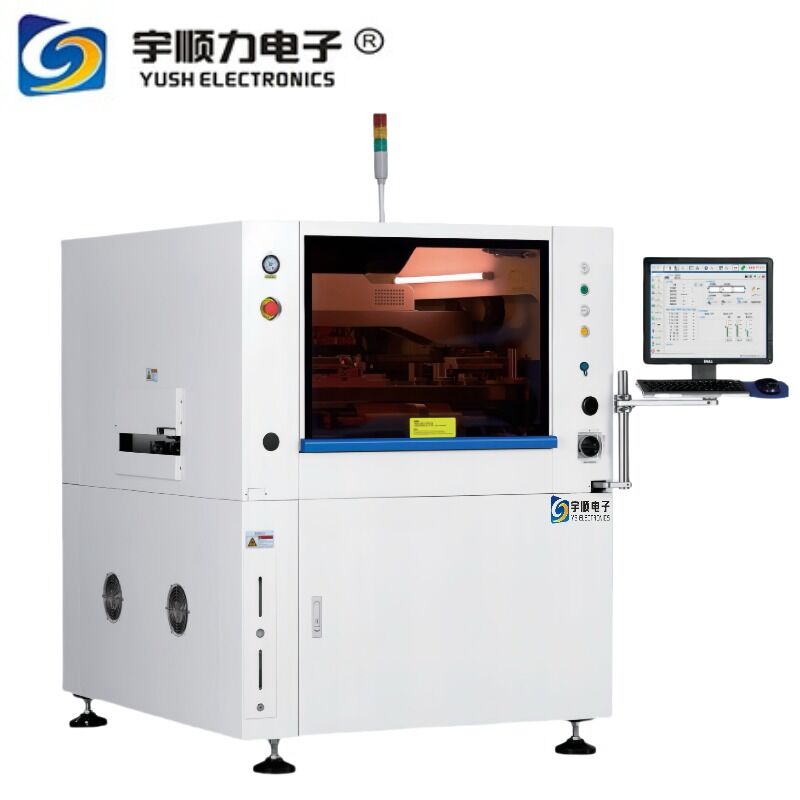

Name: YS-G9 Stampante per pasta saldante completamente automatica bianca
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G9
Price: 10.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Jiangsu, Cina

Marca: YUSH

Numero di modello: YS-G9

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: $10,000-10,900 / set

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Stampa di pasta per saldatura completamente automatica, Stampante per pasta saldante YS-G9, macchina per la separazione PCB con garanzia


Peso:	1000 chilogrammi	Dimensione massima della scheda:	450*340 mm
velocità di trasporto:	900±40mm	Velocità di stampa:	10~200 mm/sec
Fonte di energia:	AC:220 ± 10%,50/60Hz 2,2KW	Dimensione della macchina:	1530 ((H) mm
lunghezza della macchina:	1172 ((L) mm	Larghezza della macchina:	1385 ((W) mm
Temperatura operativa:	-20 ℃ ~+45 ℃	Ripetere la precisione della posizione:	±10um@6σ,CPK≥2.0
Precisione di stampa:	±18um@6σ,CPK≥2.0	spessore del pannello:	0.4~6mm
peso massimo della tavola:	3kg	Pressione atmosferica:	4~6 kgf/cm2
Consumo d'aria:	Circa 5L/min

Peso:	1000 chilogrammi
Dimensione massima della scheda:	450*340 mm
velocità di trasporto:	900±40mm
Velocità di stampa:	10~200 mm/sec
Fonte di energia:	AC:220 ± 10%,50/60Hz 2,2KW
Dimensione della macchina:	1530 ((H) mm
lunghezza della macchina:	1172 ((L) mm
Larghezza della macchina:	1385 ((W) mm
Temperatura operativa:	-20 ℃ ~+45 ℃
Ripetere la precisione della posizione:	±10um@6σ,CPK≥2.0
Precisione di stampa:	±18um@6σ,CPK≥2.0
spessore del pannello:	0.4~6mm
peso massimo della tavola:	3kg
Pressione atmosferica:	4~6 kgf/cm2
Consumo d'aria:	Circa 5L/min

YS-G9 Stampante per pasta saldante completamente automatica bianca

Stampa di pasta per saldatura completamente automatica YS-G9

Specifiche delle prestazioni della macchina

Parametro	Specificità
Accuratezza di ripetizione della posizione	±10μm @ 6σ, CPK ≥ 2.0
Precisione di stampa	± 18 μm @ 6σ, CPK ≥ 2.0
Tempo di ciclo del PNC (esclusa la pulizia/stampa)	7 secondi
Tempo di ciclo HCP (compresa la pulizia/stampa)	18 secondi per pezzo
Tempo di ciclo del processo	4 minuti
Tempo di ciclo della linea di trasferimento	2 minuti

Parametri di lavorazione del substrato

Parametro	Specificità
Dimensione massima della scheda	450 × 340 mm
Dimensione minima della scheda	50 × 50 mm
Spessore della scheda	0.4 - 6 mm
Distanza meccanica della fotocamera	450 × 340 mm
Peso massimo della tavola	3 kg
Disponibilità del bordo di bordo	2.5 mm
Altezza della tavola	15 mm oltre il perno degli elementi di caratteristica
Velocità di trasporto	900 ± 40 mm/s
Velocità massima di trasporto	1500 mm/s (controllo segmentato)
Direzione del trasporto	Ferrovia guida per il trasporto di una sezione/una tappa

Parametri di stampa

Parametro	Specificità
Velocità di stampa	10 - 200 mm/sec
Pressione di stampa	0.5 - 10 kg
Modalità di stampa	Una volta/due volte
Tipo di squeegee	La lamina di gomma/squeegee (angolo 45/55/60)
Scatto	0 - 20 mm
Velocità di scatto	0 - 20 mm/sec
Dimensione del telaio del modello	470 × 370 mm - 737 × 737 mm (spessore: 20-40 mm)
Modalità di posizionamento della maglia di acciaio	Posizionamento automatico in direzione Y

Parametri di pulizia

Parametro	Specificità
Sistema di pulizia	Asciutto, bagnato, vuoto tre modalità
Pulizia ad alta velocità	Pulizia integrata e tessitura
Tipo di sistema di pulizia	Tipo di spruzzo laterale
Colpo di pulizia	Generazione automatica
Posizione di pulizia	Prepulizia
Velocità di pulizia	10 - 200 mm/sec
Consumo di liquidi per la pulizia	Regolabile automaticamente e manualmente
Consumo di carta da pulizia	Regolabile automaticamente e manualmente

Specifiche della macchina

Parametro	Specificità
Fonte di alimentazione	AC: 220V ±10%, 50/60Hz, 2,2KW
Pressione dell'aria	4 - 6 kgf/cm2
Consumo di aria	Circa 5 l/min
Temperatura di funzionamento	-20°C a +45°C
Ambiente di lavoro umidità	30% - 60%
Dimensioni della macchina (senza luce della torre)	1530 ((H) × 1172 ((L) × 1385 ((W) mm
Peso della macchina	Circa 1000 kg
Requisiti per il carico delle attrezzature	650 kg/m2

Dettagli dell'attrezzatura

Modello di attrezzatura:YS-G9
Dimensioni:1172 ((L) × 1385 ((W) × 1530 ((H) mm
Fornitore di alimentazione principale:AC: 220V ±10%, 50/60Hz, alimentazione stabile da 3 kW con corrente nominale, spina del sistema britannico
Fornitura principale di gas:Fonte di gas industriale stabile con pressione di 4,0-6 kgf/cm2, diametro del tubo 6 mm/8 mm/10 mm/12 mm con giunzione anteriore universale
Peso della macchina:Circa 1000 kg

Ambiente di utilizzo delle attrezzature

Temperatura in laboratorio:-20°C a +45°C
Umidità del laboratorio:30% - 60%
Protezione da elettricità statica:Requisito di messa a terra dell'ESD e protezione da elettricità statica
Capacità portante del pavimento:Deve essere ≥ 650 kg/m2 (attenzione all'abbassamento del pavimento se non sulla superficie piana)
