Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Stampante per stencil SMT macchina per pasta saldante, stampante a stencil per PCB automatico, macchina per pasta saldante con garanzia


Peso:	1000 chilogrammi	Energia:	10 kW
Voltaggio:	220 V, 110 V, CA:220±10%, 50/60 Hz	Dimensioni:	115813621463 millimetri
Dimensione massima del PCB:	400*340 millimetri	Dimensione minima del PWB:	50*50mm
Spessore del PCB:	0.4-6 millimetri	Peso massimo del PCB:	3 chilogrammi
Rimozione del PWB:	15 mm	Pressione del seccatoio:	0,5-10 kg
Velocità del seccatoio:	10-200 mm/sec	Precisione ripetuta:	±0,01 mm
Precisione di stampa:	±0.025 millimetro	Tempo di ciclo:	<8 secondi
Fornitura d'aria:	4-6 kgf/cm2

Peso:	1000 chilogrammi
Energia:	10 kW
Voltaggio:	220 V, 110 V, CA:220±10%, 50/60 Hz
Dimensioni:	115813621463 millimetri
Dimensione massima del PCB:	400*340 millimetri
Dimensione minima del PWB:	50*50mm
Spessore del PCB:	0.4-6 millimetri
Peso massimo del PCB:	3 chilogrammi
Rimozione del PWB:	15 mm
Pressione del seccatoio:	0,5-10 kg
Velocità del seccatoio:	10-200 mm/sec
Precisione ripetuta:	±0,01 mm
Precisione di stampa:	±0.025 millimetro
Tempo di ciclo:	<8 secondi
Fornitura d'aria:	4-6 kgf/cm2

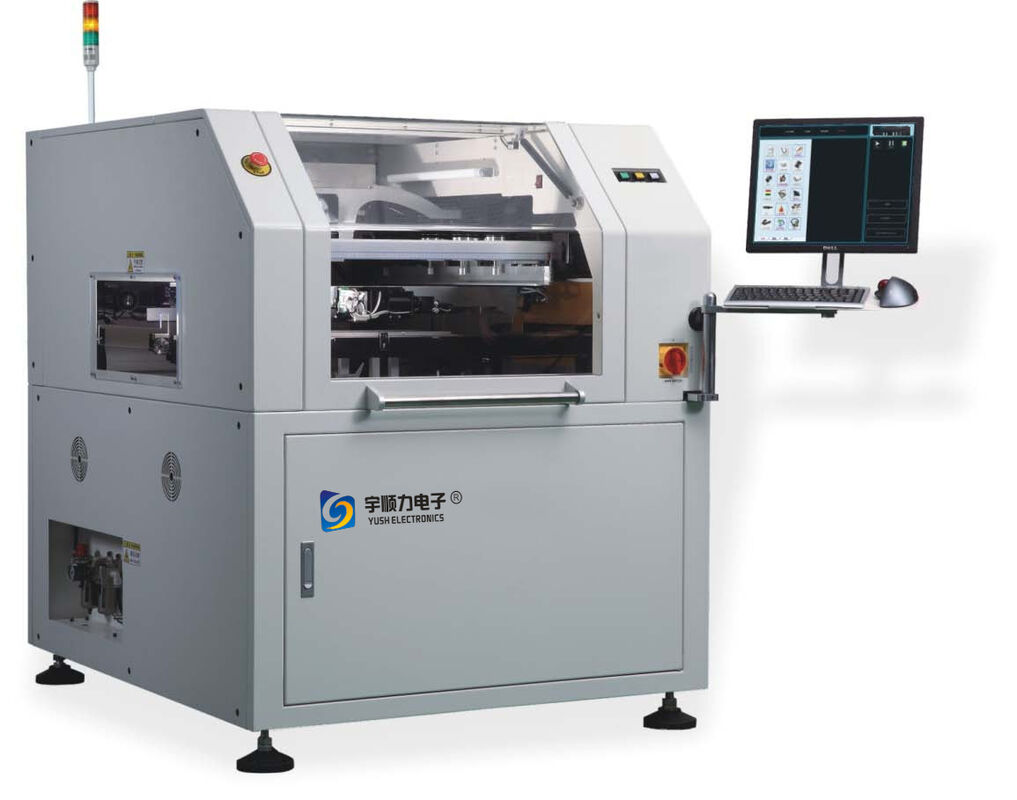

Stampante automatica per stencil SMT/Macchina per pasta saldante

Stampante stencil automatica SMT/Macchina pasta saldante

Panoramica del prodotto

Sistema di stampa stencil automatizzato ad alta precisione per l'applicazione di pasta saldante nei processi di assemblaggio PCB SMT.

Specifiche tecniche

Parametro	Specifiche
Modello	YS-G5
Dimensione massima PCB	400×340 mm
Dimensione minima PCB	50×50 mm
Spessore PCB	0,4-6 mm
Peso massimo	3 kg
Spazio libero PCB	15 mm
Tipo di bloccaggio PCB	Piatto superiore (bordo superiore manuale) clip flessibile per bordi
Supporto PCB	Perni magnetici/blocco di pari altezza/piattaforma di sollevamento a regolazione manuale
Stadio trasportatore	Guida singola
Direzione di trasporto	Sinistra-destra/destra-sinistra/sinistra-sinistra/destra-destra
Regolazione larghezza trasportatore	Automatico
Tipo racla	Racla/raschietto in acciaio (angolo 45/55/60°), definito dall'utente
Controllo automatico pressione	0,5-10 kg
Lunghezza racla	L=280 mm, definito dall'utente
Velocità racla	10-200 mm/sec
Direzione di movimento	Movimento asse Y
Precisione di ripetizione	±0,01 mm
Precisione di stampa	±0,025 mm
Tempo ciclo	<8 sec (escluso tempo di stampa e pulizia)
Tipo marcatura di riferimento	Punto di riferimento forma standard, immagine personalizzata
Dimensione marcatura di riferimento	0,5-4 mm
Numero marcature	Sistemi di posizionamento a 2 o 4 punti di riferimento
Ricerca marcatura	Automatica
Tipo separazione	Normale/vuoto
Velocità separazione	0-20 mm/s
Distanza separazione	0-20 mm
Tipo pulizia	Adsorbimento sottovuoto rinforzato; tre modalità: asciutta, umida e sottovuoto
Testina di pulizia	Materiale anti-abrasione
Direzione di movimento	Movimento asse Y
Cambio prodotto	<3 min
Configurazione nuovo prodotto	<5 min
Sistema operativo	Windows XP/Win 7
Alimentazione aria	4-6 kgf/cm²
Alimentazione elettrica	AC220±10% 50/60Hz 2,5KW
Peso	1000 kg
Dimensioni singole	1158×1362×1463 mm
Dimensioni giunzione	/

Caratteristiche principali

Stampa automatizzata ad alta precisione con accuratezza di ±0,025 mm
Tempo ciclo rapido inferiore a 8 secondi per massima produttività
Regolazione automatica larghezza trasportatore e riconoscimento marcatura di riferimento
Sistema di pulizia a tre modalità (asciutta, umida e sottovuoto)
Rapido cambio prodotto in meno di 3 minuti
Gestione flessibile PCB per varie dimensioni e spessori

Imballaggio e consegna

Imballato in modo sicuro in casse di compensato per spedizioni e consegne internazionali sicure.

Settori di applicazione

Ideale per la produzione elettronica, l'assemblaggio di PCB, le linee di produzione SMT e i sistemi automatizzati di posizionamento di componenti elettronici.
