Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                taglierina laser per stencil in lamiera, macchina laser per depanelizzazione PCB, macchina per taglio stencil con garanzia


Peso:	1500 chilogrammi	Energia:	10 kW
Voltaggio:	220 V/380 V	Dimensioni:	L1680L1500A1630mm
Potenza nominale:	2 kW	Potenza di picco:	6 kW
Precisione della piattaforma:	± 3 μm	Ripetibilità della piattaforma:	± 1,5 μm
Velocità della piattaforma:	≤300mm/S	Rilevamento della posizione:	0,1 μm
Taglio della gamma:	X 600 mm * Y 600 mm	dimensione del tavolo:	X 620 mm * Y 620 mm
Spessore di taglio:	≤0,5 mm	Diametro di fuoco:	25-30μm
potenza del laser:	50 W	Lunghezza d'onda:	1070 mm
Peso laser:	20kg

Peso:	1500 chilogrammi
Energia:	10 kW
Voltaggio:	220 V/380 V
Dimensioni:	L1680L1500A1630mm
Potenza nominale:	2 kW
Potenza di picco:	6 kW
Precisione della piattaforma:	± 3 μm
Ripetibilità della piattaforma:	± 1,5 μm
Velocità della piattaforma:	≤300mm/S
Rilevamento della posizione:	0,1 μm
Taglio della gamma:	X 600 mm * Y 600 mm
dimensione del tavolo:	X 620 mm * Y 620 mm
Spessore di taglio:	≤0,5 mm
Diametro di fuoco:	25-30μm
potenza del laser:	50 W
Lunghezza d'onda:	1070 mm
Peso laser:	20kg

Macchina per taglio laser di lamiere YS-SL6060

YS-SL6060 macchina di taglio laser per stencil in lamiera di metallo

Sistema di taglio laser a fibre ad alte prestazioni progettato per la produzione di stencil di lamiera metallica di precisione e la produzione di modelli SMT.

Caratteristiche chiave

Raccolta innovativa dei rifiuti:Il sistema avanzato di rimozione di schegge, scorie e polvere di ferro migliora la stabilità e la durata dell'apparecchiatura
Laser a fibra ad alta potenza:Tecnologia laser allo stato solido pompata da semiconduttori per il taglio efficiente di vari materiali metallici
Soluzioni di processo personalizzate:Progettazione di apparecchiature professionali adattabili a diverse dimensioni e forme di materiale

Descrizione dell'apparecchiatura

Nome della macchina	Macchine di taglio laser ad alta velocità per la lamiera
Modello	YS-SL6060
Applicazioni	Modelli SMT, parti metalliche di precisione
Colore della macchina	Bianco cremoso
Peso totale	Circa 1500 kg
Dimensioni fisiche	L1680 × W1500 × H1630 mm
Piattaforma	Base in granito con elevata stabilità e affidabilità
Potenza totale	2 kW, picco: 6 kW

Specifiche tecniche

Precisione di posizionamento della piattaforma	± 3 μm
Ripetibilità della piattaforma	± 1,5 μm
Velocità della piattaforma	≤ 300 mm/s
Variabilità di rilevamento della posizione	0.1 μm
Distanza di taglio	X 600 mm × Y 600 mm
Dimensione della tabella	X 620 mm × Y 620 mm
Spessore di taglio	≤ 0,5 mm (valore di riferimento)
Diametro del fuoco	25-30 μm
Migliore efficienza di taglio	Fino a 9400 apertura sintetiche/ora, 13000-14000 apertura standard/ora

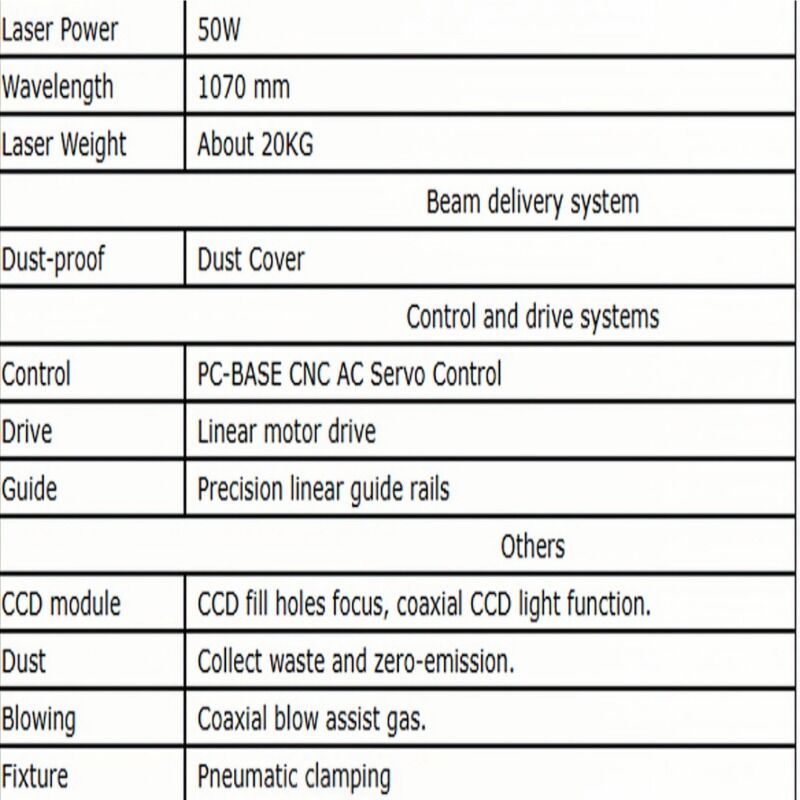

Specifica della configurazione

Potenza del laser	50W
Lunghezza d'onda	1070 nm
Peso del laser	Circa 20 kg
Sistema di trasmissione del raggio	Copertura di polvere
Sistema di controllo	Controllo servo a CA CNC PC-BASE
Sistema di guida	Motorizzazione lineare
Sistema di guida	Ferrovie lineari di guida di precisione
Modulo CCD	CCD riempimento fori di fuoco, funzione luce CCD coassiale
Raccolta della polvere	Raccogliere rifiuti e zero emissioni
Sistema di soffiatura	Gas coassiale di soccorso del colpo
Fabbricazione	Clampaggio pneumatico

Sistema software

Sistema software	Marchio YUSH
Lingua	Cinese/inglese
Ambiente di applicazione	Windows XP
Formato del file	DXF, CNC
Monitoraggio dell'attuazione	Tempo di taglio, numero di fori di taglio, gas ausiliario, stato di taglio

Caratteristiche del software:

Supporto CNC per l'apertura diretta di documenti, file DXF, file Gerber con operazioni di selezione, rotazione e specchiatura
Supporto per la creazione di diverse banche dati di parametri di taglio per diversi spessori di acciaio
Capacità di ottimizzazione del percorso del documento
Registrazione automatica dei componenti di taglio e funzionalità di consultazione

Requisiti ambientali

Requisiti di potenza:Regolatore (AC 220V monofase 10KVA) con fluttuazioni di tensione non superiori a ± 5%
Requisiti di base:Terreno stabile indipendente senza interferenze (6mm2 di linea di terra)
Condizioni ambientali:Fornitura di ossigeno puro, gas senza olio, temperatura ambiente 24-26°C, umidità relativa inferiore al 60%, ambiente pulito
