Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                macchina per la separazione di piccoli PCB, macchine per il taglio di PCB, Macchine per il taglio di PCB YSVC-650


Peso:	3500 kg	Energia:	10 kW
Voltaggio:	220 V/380 V	Y Velocità di taglio:	0 ~ 100 mm/s
Velocità del mandrino:	50000 giri al minuto	Pressione atmosferica:	4 kg/cm2
Dimensione dell'host:	700 mm * 900 mm * 1200 mm	Precisione:	± 0,01 mm
Corsa dell'asse Z:	50 mm	Precisione di taglio:	± 0,1 mm
Consumo energetico:	2kVA	Voltaggio del collettore di polveri:	380 V 1,5 P
Dimensioni del collettore di polveri:	680 mm * 400 mm * 900 mm	Dimensione massima del PCB:	450 mm*500 mm
Unità XYZ:	SERVOMOTORE CA

Peso:	3500 kg
Energia:	10 kW
Voltaggio:	220 V/380 V
Y Velocità di taglio:	0 ~ 100 mm/s
Velocità del mandrino:	50000 giri al minuto
Pressione atmosferica:	4 kg/cm2
Dimensione dell'host:	700 mm * 900 mm * 1200 mm
Precisione:	± 0,01 mm
Corsa dell'asse Z:	50 mm
Precisione di taglio:	± 0,1 mm
Consumo energetico:	2kVA
Voltaggio del collettore di polveri:	380 V 1,5 P
Dimensioni del collettore di polveri:	680 mm * 400 mm * 900 mm
Dimensione massima del PCB:	450 mm*500 mm
Unità XYZ:	SERVOMOTORE CA

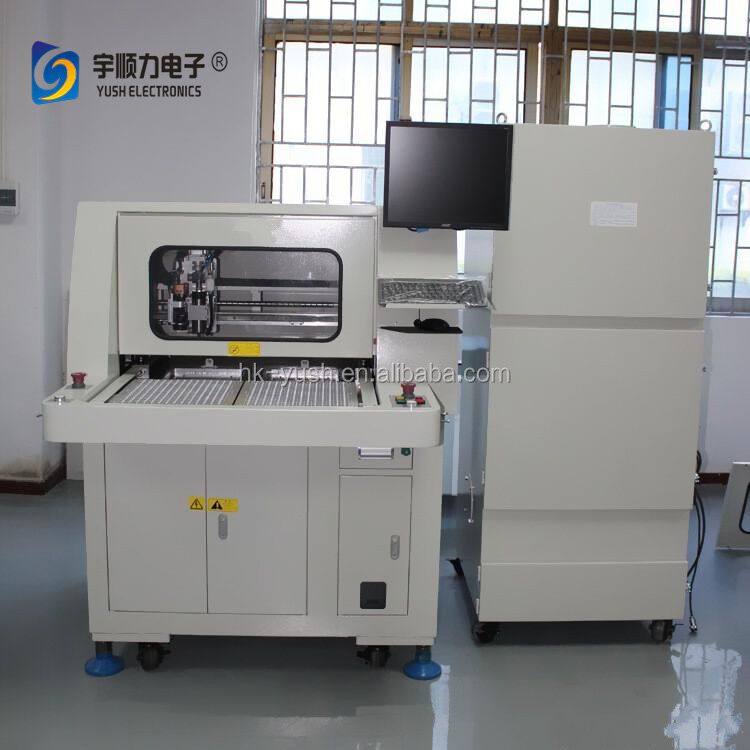

Macchine per il taglio e l'incisione di PCB di piccole dimensioni -YSVC-650

Piccola Incisore e Macchina per Taglio PCB - YSVC-650

Panoramica del Prodotto

La macchina da taglio PCB YSVC-650 è progettata per la depannellizzazione di precisione di circuiti stampati. Questo sistema automatizzato di scoring a coltello a gong elimina i comuni problemi di produzione mantenendo alta precisione ed efficienza.

Vantaggi Chiave

Previene crepe di stagno artificiali e danni ai componenti durante la separazione
Elimina problemi di stress causati dalla generazione di forza meccanica
Adatto per vari tipi di alloggiamenti e forme di PCB irregolari (linee rette, archi, tipi a L, ecc.)
Integrazione assi X, Y, Z con motore mandrino ad alta velocità da 60.000 giri/min

Caratteristiche della Macchina

Progettata per la divisione di puzzle e semilavorati
Alta velocità di taglio con eccezionale precisione
Funzionamento semplice e interfaccia user-friendly
Capacità di cambio utensile rapido con minima regolazione di setup
Sistema di raccolta polveri ad alta intensità mantiene la pulizia del PCB e della superficie
Modalità di taglio a stress minimo per un'integrità ottimale della scheda

Specifiche Tecniche

Velocità di Taglio	0 - 100mm/s
Precisione Macchina	± 0.01mm
Corsa asse Z	50mm
Sistema di Controllo	Controllo X, Y, Z o PC industriale con touchscreen
Sistema di Azionamento	Servomotore AC per assi X, Y, Z
Precisione di Taglio	± 0.1mm
Velocità Mandrino	MAX 50.000 giri/min
Tensione Host	220V 50/60Hz
Pressione Aria	4kg/cm² o superiore
Consumo Energetico	2KVA
Raccolta Polveri	Sistema di raccolta polveri integrato
Tensione Aspirapolvere	380V 1.5P
Dimensioni Host	700mm × 900mm × 1200mm
Dimensioni Aspirapolvere	680mm × 400mm × 900mm

Funzionalità Opzionali

Sistema di visione CCD per una maggiore precisione
Raccolta polveri completa (sopra e sotto)
Compatibilità con diverse dimensioni di PCB: 280mm × 340mm, 300mm × 400mm, 450mm × 500mm
Opzioni di funzionamento touchscreen e manuale o PC
