                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                macchina depanelizzatrice PCB completamente automatica, router per schede PCB per linea di assemblaggio, macchina depanelizzatrice PCB automatica con garanzia


Peso:	900 kg	Dimensione lavorativa:	350 mm x 450 mm
Doppia dimensione dei banchi da lavoro:	700 mm x 450 mm	Velocità del servo XY:	0-1000 mm/sec
Velocità del servo Z:	0-800 mm/sec	Precisione XY:	±0,01 mm
Precisione di taglio:	±0,02 mm	Precisione della calibrazione CCD:	±0,01 mm
Sollecitazione della piastra:	300uε sotto	Velocità del mandrino:	60.000 giri/min
Diametro dell'utensile:	0,8-2,3 mm	Spessore del PCB:	0,2 mm-6,0 mm
Potere del collettore di polveri:	3HP (opzione 5HP)	Dimensioni del raccoglitore di polveri:	640 mm×785 mm×1760 mm
Dimensioni della macchina:	1220 mm×1430 mm×1520 mm

Peso:	900 kg
Dimensione lavorativa:	350 mm x 450 mm
Doppia dimensione dei banchi da lavoro:	700 mm x 450 mm
Velocità del servo XY:	0-1000 mm/sec
Velocità del servo Z:	0-800 mm/sec
Precisione XY:	±0,01 mm
Precisione di taglio:	±0,02 mm
Precisione della calibrazione CCD:	±0,01 mm
Sollecitazione della piastra:	300uε sotto
Velocità del mandrino:	60.000 giri/min
Diametro dell'utensile:	0,8-2,3 mm
Spessore del PCB:	0,2 mm-6,0 mm
Potere del collettore di polveri:	3HP (opzione 5HP)
Dimensioni del raccoglitore di polveri:	640 mm×785 mm×1760 mm
Dimensioni della macchina:	1220 mm×1430 mm×1520 mm

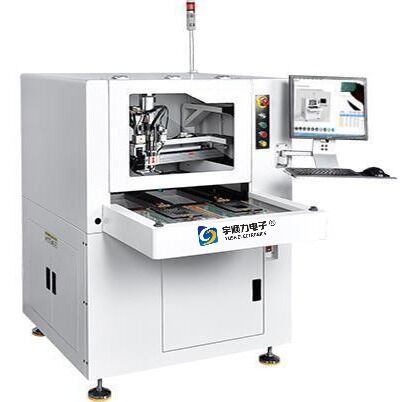

Macchina Router PCB Completamente Automatica per Linea di Assemblaggio PCB

Soluzione di depanelizzazione PCB automatizzata ad alta precisione progettata per un'efficiente integrazione nella linea di assemblaggio PCB con capacità a doppio banco di lavoro.

Specifiche Tecniche

Dimensioni di lavoro su un lato	350mm × 450mm
Dimensioni doppio banco di lavoro	700mm × 450mm
Velocità AC Servo X-Y	0-1000mm/sec
Velocità AC Servo Z	0-800mm/sec
Precisione di ripetizione X-Y	±0.01mm
Precisione di taglio	±0.02mm
Precisione di calibrazione telecamera CCD	±0.01mm
Valore di stress della piastra	300uε al di sotto
Velocità mandrino NSK	Max. 60.000 giri/min
Diametro utensile	0.8-2.3mm
Spessore di taglio scheda PCB	0.2mm-6.0mm
Potenza aspiratore polveri	3HP (opzione 5HP)
Dimensioni armadio raccolta polveri	640mm×785mm×1760mm (P×L×A)
Dimensioni macchina	1220mm×1430mm×1520mm (P×L×A)
Peso motore principale + aspiratore polveri	900 KG

Caratteristiche di configurazione del dispositivo

Struttura a doppio banco di lavoro

YSL-880L è dotato di doppio binario di scorrimento e piattaforma doppia a cilindro per l'elaborazione simultanea di diversi tipi di prodotto, riducendo significativamente i tempi di attesa per la movimentazione delle piastre. Configurabile come piattaforma doppia o piattaforma singola grande per una maggiore flessibilità operativa.

Sistema mandrino a vuoto inferiore

Mandrino importato ad alta velocità per uno stress di taglio minimo, alta precisione e risposta rapida
Sistema di rilevamento fresa per monitoraggio in tempo reale e prevenzione del funzionamento continuo dopo il taglio
Sistema di visione avanzato con sorgente luminosa ad anello uniforme e regolazione della luminosità per un riconoscimento superiore dei punti di riferimento su varie finiture PCB, tra cui placcatura in stagno, placcatura in rame, placcatura in oro e spruzzatura di stagno
Funzione di compensazione visiva del contrappunto per una maggiore precisione

Struttura ottimizzata della modalità di aspirazione

Il design del sigillo a imbuto con ingresso di aspirazione a smusso di 45 gradi riduce il fenomeno del vortice di polvere interno per una rimozione efficiente dei detriti.

Controller CNC Speciale

Il controller CNC indipendente integra le funzioni di controllo con eccezionale stabilità, alta precisione, trasmissione a risposta rapida e forti capacità anti-interferenza.

Sistema di raccolta polveri ad alta efficienza

YSL-880L utilizza un motore ad alta efficienza e un design della pala del vento con grande capacità di aspirazione. Dispone di un sacchetto filtro in feltro agugliato in poliestere integrato con eccellente permeabilità e resistenza all'ossidazione. I livelli di rumore sono controllati entro 80 decibel.
