Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Macchine per la marcatura laser SMT, Macchine per la preparazione di PCB a corsia singola, Sistema di marcatura laser YSL-510


Peso:	750 kg	Voltaggio:	220 V/110 V
Accuratezza del posizionamento ripetuto:	±0,02 mm	Dimensioni del circuito stampato:	510*460mm
Lunghezza delle onde:	355 nm, 532 nm, 1064 nm, 10640 nm	Potenza di servizio:	UV (3 W, 5 W), Verde (7 W, 10 W), Fibra (10 W, 20 W, 30 W), Co2 (10 W, 20 W, 30 W)
Range di marcatura laser:	5050-510460mm	Velocità di marcatura:	7000mm/s
Precisione della posizione di marcatura:	±0,05 mm	Spessore del PCB:	0,5-5 mm
Domanda di elettricità:	220 V/50 Hz, ≈2500 W	temperatura ambiente:	20-28℃
Umidità:	30%-60%	Pressione barometrica:	0,4-0,6 MPa
Dimensioni:	92015001500mm

Peso:	750 kg
Voltaggio:	220 V/110 V
Accuratezza del posizionamento ripetuto:	±0,02 mm
Dimensioni del circuito stampato:	510*460mm
Lunghezza delle onde:	355 nm, 532 nm, 1064 nm, 10640 nm
Potenza di servizio:	UV (3 W, 5 W), Verde (7 W, 10 W), Fibra (10 W, 20 W, 30 W), Co2 (10 W, 20 W, 30 W)
Range di marcatura laser:	5050-510460mm
Velocità di marcatura:	7000mm/s
Precisione della posizione di marcatura:	±0,05 mm
Spessore del PCB:	0,5-5 mm
Domanda di elettricità:	220 V/50 Hz, ≈2500 W
temperatura ambiente:	20-28℃
Umidità:	30%-60%
Pressione barometrica:	0,4-0,6 MPa
Dimensioni:	92015001500mm

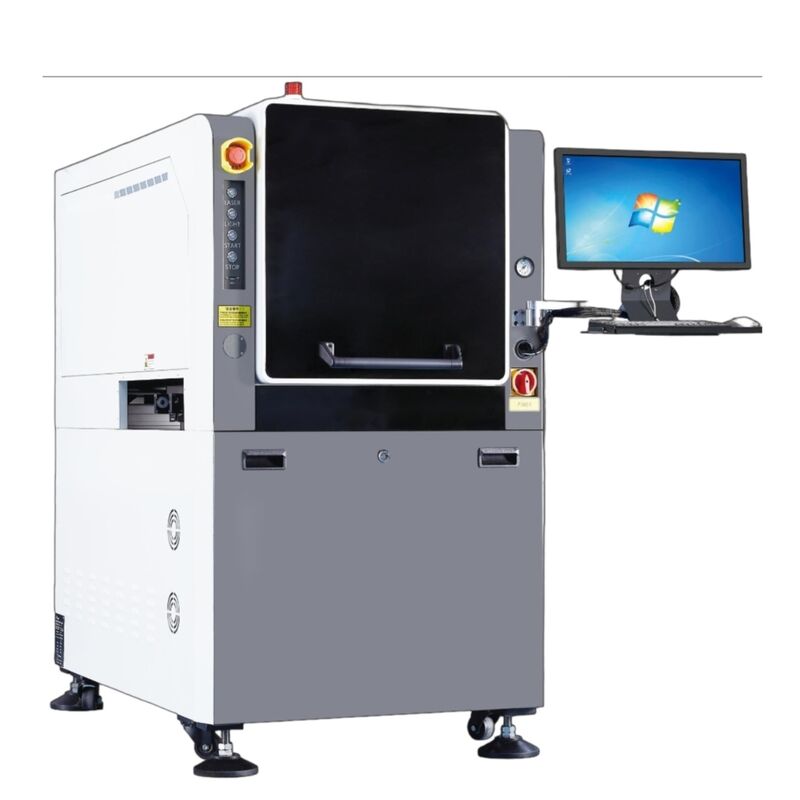

YSL-510 SMT macchina di marcatura laser in linea a singola corsia

Macchina per marcatura laser singola corsia singola laser SMT YSL-510

Sistema di marcatura laser ad alta precisione progettato per linee di produzione SMT, dotato di correzione visiva coassiale per accurate applicazioni di marcatura PCB.

Specifiche Tecniche

Modello	YSL-510 (visione coassiale a testa singola)
Lunghezza d'onda	355nm, 532nm, 1064nm, 10640nm
Potenza Laser	UV (3W, 5W), Verde (7W, 10W), Fibra (10W, 20W, 30W), CO2 (10W, 20W, 30W)
Area di Marcatura	50×50mm a 510×460mm
Dimensioni PCB	510×460mm
Velocità di Marcatura	Fino a 7000mm/s Esempio: codice QR inchiostro bianco 3×3mm con 55 cifre completato entro 1 secondo
Precisione Posizione Marcatura	±0.05mm (Personalizzabile in base ai requisiti)
Precisione Ripetizione Posizionamento	±0.02mm
Sistema Visivo	Correzione visiva coassiale a occhio di falco per acquisizione grafica standard, marcatura accurata su FPC, schede morbide/dure e posizioni deformate
Spessore PCB	0.5-5mm (Specifiche più spesse disponibili come opzione personalizzata)
Requisiti di Alimentazione	220V/50Hz, Potenza Totale ≈2500W

Tipi e Formati Codici Supportati

Tipi di Codici a Barre 1D	Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN e altri
Tipi di Codici QR 2D	Datamatrix, QR Code, Micro QR Code, PDF417, Code49, Code 16k e altri formati comuni
Dimensione Elaborazione Codice QR	1.5mm×1.5mm a 20mm×20mm La dimensione minima dipende dal contenuto del codice QR
Tipi di Caratteri	Font TrueType, font a linea singola (JSF), font SHX, font a matrice di punti (DMF)
Formati File Supportati	DXF, PLT, Excel, TXT e altri formati comuni
Posizionamento Automatico	Supporta acquisizione foto automatica, modalità di posizionamento a 2, 3 e 4 punti
