Name: Macchina Depanelizer Laser UV per Circuiti Stampati (PCB). Macchina da Taglio Laser UV (YS-GW50)
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Jiangsu, Cina

Marca: YUSH

Certificazione: ce

Numero di modello: YS-GW50

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: $50,000-100,000 / set

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Macchina depanelizzatrice laser UV per PCB, Macchina taglio laser UV per PCB, Macchina depanelizzatrice laser YS-GW50


Peso:	600 kg	Lunghezza d'onda del laser:	355nm
potenza del laser:	10 W	Formato massimo di elaborazione:	610 mm x 500 mm
Velocità della piattaforma XY:	50 m/min	Precisione di posizionamento:	±3um
Ripetibilità:	±1um	Precisione del sistema:	±20um
Campo di scansione del galvanometro:	50 mm x 50 mm	Spessore di taglio:	<1mm>
Alimentazione elettrica:	AC220V 50Hz/2.2KW; trifase 380V 50Hz / 5,5KW	Requisito dell'aria:	516m3/h
Dimensioni:	1818 mm x 2317 mm x 1550mm	temperatura ambiente:	20℃±2℃
Umidità:	<60% UR senza condensa

Peso:	600 kg
Lunghezza d'onda del laser:	355nm
potenza del laser:	10 W
Formato massimo di elaborazione:	610 mm x 500 mm
Velocità della piattaforma XY:	50 m/min
Precisione di posizionamento:	±3um
Ripetibilità:	±1um
Precisione del sistema:	±20um
Campo di scansione del galvanometro:	50 mm x 50 mm
Spessore di taglio:	<1mm>
Alimentazione elettrica:	AC220V 50Hz/2.2KW; trifase 380V 50Hz / 5,5KW
Requisito dell'aria:	516m3/h
Dimensioni:	1818 mm x 2317 mm x 1550mm
temperatura ambiente:	20℃±2℃
Umidità:	<60% UR senza condensa

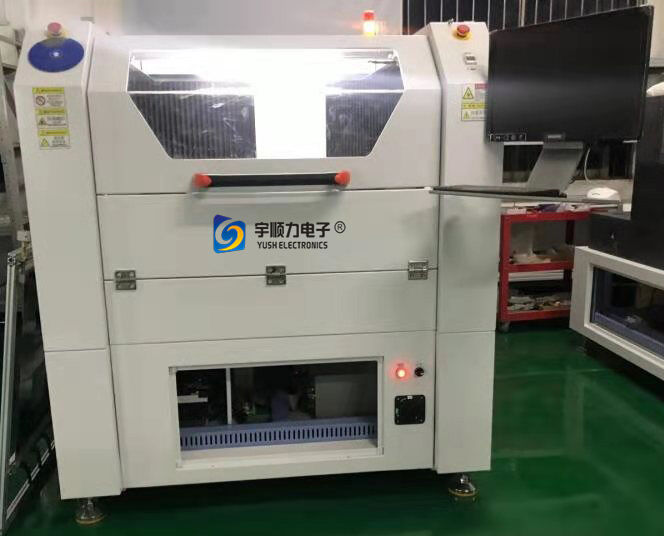

Macchina Depanelizer Laser UV per Circuiti Stampati (PCB). Macchina da Taglio Laser UV (YS-GW50)

Macchina per la depanalizzazione laser UV dei circuiti PCB (YS-GW50)

La macchina per la deformazione del pannello laser UV per circuiti PCB YS-GW50 di YUSH Technology è progettata per il taglio di precisione di circuiti flessibili e rivestimenti organici.Questo avanzato sistema di taglio laser UV elimina la necessità di stampi o fissaggio di piastre protettive, offrendo una velocità di lavorazione superiore e risultati di lavorazione precisi.

Applicazioni per macchine

Ideale per il taglio di precisione di circuiti flessibili (FPC), CVL, componenti RF e materiali di compensato sottili.e vetro con una precisione eccezionale.

Caratteristiche chiave

Software di controllo proprietario con interfaccia intuitiva e funzionalità complete
Capaci di elaborare qualsiasi grafica e di tagliare diversi spessori e materiali con completamento gerarchico sincronizzato
La progettazione ottimizzata del sistema ottico garantisce un'alta qualità del fascio e una dimensione ridotta del punto focalizzato per il taglio di precisione
Laser UV ad alte prestazioni con lunghezza d'onda ottimale, qualità del fascio superiore e elevate caratteristiche di potenza di picco
Effetto termico minimo senza delaminazione, che produce tagli precisi e lisci con pareti laterali ripide
Il sistema di fissazione del campione a vuoto elimina la necessità di piastre di protezione da muffe
Capacità di correzione automatica, posizionamento, taglio multiplate, misurazione dello spessore e compensazione

Specifiche tecniche

Sistema laser

Fonte laser UV allo stato solido: lunghezza d'onda 355 nm

Potenza del laser: 10W

Capacità di elaborazione

Formato di elaborazione massimo: 610 mm × 500 mm (24" × 18")

Velocità massima di esercizio della piattaforma XY: 50 m/min.

Spessore di taglio: < 1 mm

Distanza di scansione del galvanometro: 50 mm × 50 mm

Metrica di precisione

Accuratezza di posizionamento: ± 3 μm

Ripetibilità: ± 1 μm

Precisione del sistema: ± 20 μm

Requisiti energetici e ambientali

Fornitore di energia	AC220V 50Hz / 2.2KW; Trifase 380V 50Hz / 5.5KW
Requisiti di ventilazione	516 m3/h
Dimensioni	1818 mm × 2317 mm × 1550 mm
Temperatura ambiente	20°C ± 2°C
Umidità	< 60% RH non condensante
Amplitudine del suolo	< 5 μm
Accelerazione delle vibrazioni	< 0,05 g
Pressione del suolo	2200 kgf/m2

Controllo e software

Equipaggiamento di controllo specifico del settore con software di elaborazione flessibile, scheda di controllo del movimento dedicata e modalità di controllo IPC. Dispone di monitor da 17 pollici, disco rigido 300G+ e supporta il codice G standard,Dati di Gerber, e formati CAD.

Specificità rapide

Lunghezza massima della tavola	610 × 500 mm
Dimensione del pacchetto	1818 mm × 2317 mm × 1550 mm
Spessore	1 mm
Fornitore di energia	AC220V 50Hz / 2.2KW; Trifase 380V 50Hz / 5.5KW
Pressione dell'aria di lavoro	516 m3/h
Portata di applicazione	Tutte le schede FPC per PCB SMD
