Evidenziare:
3 kW stampante di pasta di saldatura per PCB
, Stampa di pasta di saldatura a PCB completamente automatica
, Stampatrice ad alta precisione per saldatura in PCB
Fonte di alimentazione: |
AC:220 ± 10%,50/60Hz 3KW |
Fornitura di aria: |
4~6 kgf/cm2 |
Peso approssimativo della macchina: |
1500 kg |
Dimensioni della macchina: |
2570 ((L) x 1210 ((W) x 1509 ((H) mm |
Pcb Max Size: |
1500*350 mm |
Dimensione minima del PCB: |
80*50 mm |
Spessore del PCB: |
0.8~6 mm |
Altezza di trasporto: |
900±40mm |

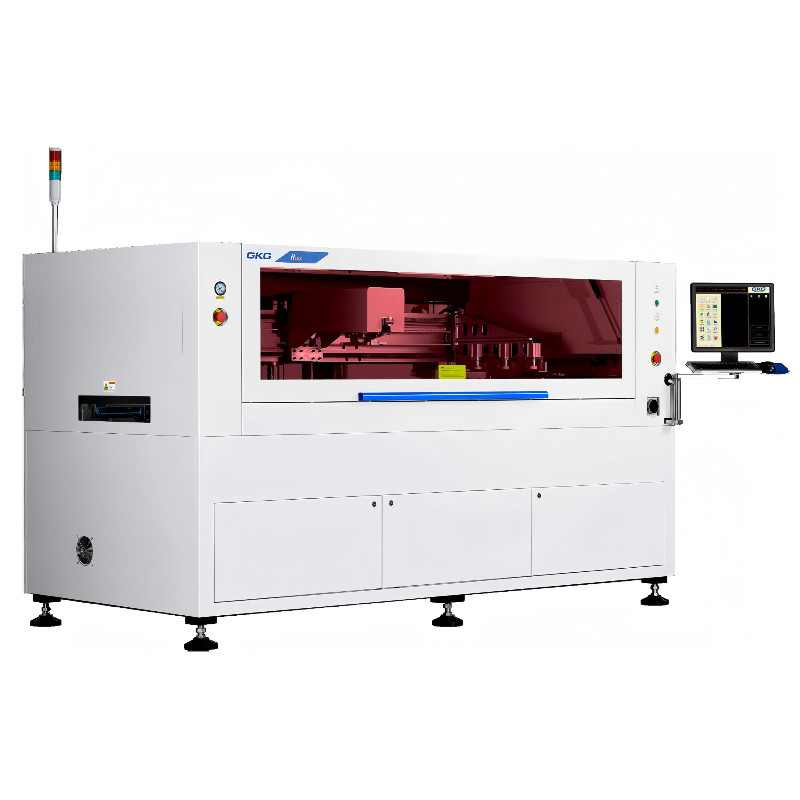

3KW stampante di pasta per saldatura di PCB completamente automatico ad alta precisione
Stampa di pasta per saldatura completamente automatica
| Performance della macchina |
| Accuratezza di ripetizione della posizione |
± 10 μm |
| Precisione di stampa |
± 23 μm |
| Tempo di ciclo |
< 12 secondi |
| Parametro della macchina |
| Fonte di alimentazione |
AC:220 ± 10%,50/60Hz 3KW |
| Pressione dell'aria |
4~6 kgf/cm2 |
| Peso approssimativo della macchina |
Circa 1500 kg. |
| Dimensioni della macchina |
2570 ((L) * 1210 ((W) * 1509 ((H) mm |
1.Diagramma delle dimensioni dell'apparecchiatura
Dimensione dell'attrezzatura:2570*1210*1509 mm
Immagine e sistema ottico
Utilizzando una luce a anello uniforme e una luce coassiale ad alta luminosità, con funzione di regolazione della luminosità promettente, allora tutti i tipi di punti di marcatura possono essere ben riconosciuti (compresi i punti di marcatura robusti),applicabile al rivestimento di stagno,coppering, gold plating, tin spraying, FPC e altri tipi di PCB con diversi colori. con modello matematico brevettato GKG, in grado di garantire un'alta precisione
Sistema di controllo elettrico
Distribuzione sicura e ordinata del circuito elettrico e del circuito del gas Il circuito elettrico e il percorso del gas sono posizionati verticalmente ai due lati e sul retro della macchina, che è facile da controllare e riparare.
Interfaccia operativa cinese/inglese
La macchina adotta l'interfaccia operativa Windows XP/win7 con software GKG user friendly.Menù/giornale operativo/registro di avaria/diagnosi di avaria/analisi degli errori/allarme luminoso ecc.
Sistema di ispezione e analisi della qualità delle stampe in pasta di saldatura 2D
Il sistema 2D rileva immediatamente i difetti di deposizione della pasta di saldatura come deviazione, mancanza di pasta, mancata pasta, giunzione della pasta, ecc., e garantisce la qualità della stampa.
Motore graduale regolabile programmabile e teste di stampa galleggianti
Una piattaforma lunga e un tracciato fisso unici, per garantire un supporto PCB stabile.
