Evidenziare:
Stampante a pasta di saldatura per schede PCB
, Stampante di pasta di saldatura in PCB ad alta precisione
, Stampa di pasta di saldatura a PCB completamente automatica
Dimensione massima del bordo: |
450*340 mm |
Dimensione minima della scheda: |
50*50mm |
Fonte di alimentazione: |
AC:220±10%, 50/60HZ,2.5KW |
Dimensione della macchina (senza luce della torre): |
1530 ((H) mm |
Lunghezza della macchina: |
1172 ((L) mm |
Larghezza della macchina: |
1385 ((W) mm |
Peso della macchina approssimativo: |
Circa: 1000 kg |
Umidità di funzionamento: |
30%~60% |
Pressione dell'aria: |
4~6 kgf/cm2 |
Spessore della scheda: |
0.4~6mm |
Temperatura di funzionamento: |
-20℃~+45℃ |
Consumo di aria: |
Circa 5L/min |

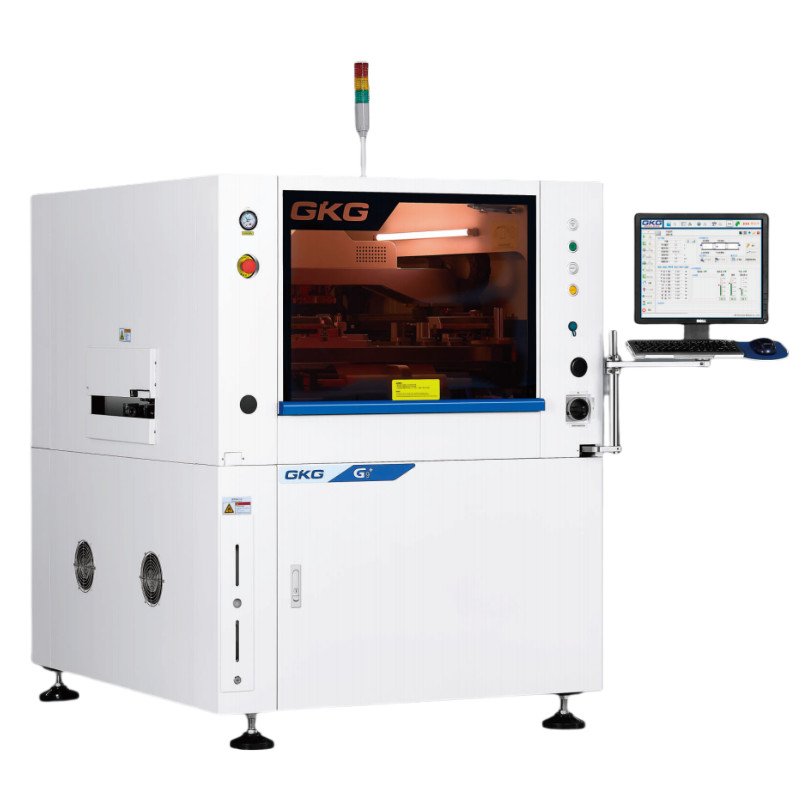

Stampatrice di pasta per saldatura di schede PCB ad alta precisione completamente automatica
Stampa di pasta per saldatura completamente automatica ad alta precisione e alta velocità
La stampa di pasta di stagno automatica G9+ è un modello di fascia alta per applicazioni di fascia alta SMT, che può soddisfare i requisiti del processo di stampa di 03015, passo 0,25, alta precisione e alta velocità.
Parametro/specifiche tecniche
| Trasformazione dei substrati |
G9+ |
| Dimensioni massime della scheda |
450*340 mm |
| Dimensione minima della tavola |
50*50 mm |
| Spessore della scheda |
0.4~6 mm |
| Peso massimo della tavola |
3 kg |
| Disponibilità dei bordi della tavola |
2.5 mm |
| Altezza della tavola |
15 mm |
| Altezza di trasporto |
900±40 mm |
| Velocità di trasporto |
1500 mm/s (massimo)
Controllo del programma
|
| Direzione del trasporto |
Una fase |
| Serratura di tavola |
Patentato sopra la pinza superiore |
| Clamping laterale |
| Funzione di assorbimento |
| Sistema di supporto |
Pin magnetico |
| Blocco di supporto |
| Tavola manuale verso l'alto |
Apparizione dimensionale
Apparizione dimensionale BTB
Prestazioni
Sistema di telecamera digitale CCD
Nuovo sistema di percorso ottico, luce circolare uniforme e alta luminosità della sorgente luminosa coassiale.che consentono di riconoscere facilmente punti di marcatura diversi (compresi i punti di marcatura irregolari), come ad esempio il rivestimento in stagno, rivestimento in rame, rivestimento in argento, saldatura ad aria calda, FPC e vari tipi di PCB di diversi colori.
Dispositivo di regolazione dello spessore dei PCB ad alta precisione
Struttura estremamente affidabile con movimento XY stabile, regolazione manuale rende facile adattarsi a diversi spessori di PCB.
Sistema di posizionamento della rotaia guida
Nuovo disegno brevettato guida rotaia può smontabile, programmabile pinza laterale flessibile, specifica per FPC, PCBwarpage, eseguire un dispositivo unico piastra da campeggio.Attraverso la programmazione software può allungare automaticamente e ritirare spessore PCB non interessato.
Progettazione innovativa della struttura dello squeegee
Adottare un sistema completo di squeegee che migliori la stabilità e la durata di conservazione.
Pulizia di stencil ad alta velocità
La struttura di pulizia a distribuzione verso il basso impedisce con successo l'apertura intasata (che è sempre la causa principale di una pulizia inefficace).La lunghezza del solvente distribuito può anche essere facilmente modificata con il controllo del software.
Nuova interfaccia multifunzione
Semplicità, Clearty capisce, user friendly.
Funzione di monitoraggio della temperatura e dell'umidità effettivi.
Opzione 4.0
