Evidenziare:
Stampa di pasta di saldatura a PCB completamente automatica
, Stampa a pasta di saldatura per PCB a placcatura di stagno
, Stampante a saldatura veloce per PCB
Fonte di alimentazione: |
AC:220 ± 10%,50/60Hz 3KW |
Pressione dell'aria: |
4~6 kgf/cm2 |
Consumo di aria: |
Circa 5L/min |
Temperatura di funzionamento: |
-20℃~+45℃ |
Umidità del luogo di lavoro: |
30%~60% |
Dimensione della macchina ((senza luce della torre): |
1509 ((H) mm |
Lunghezza della macchina: |
1970 ((L) mm |
Larghezza della macchina: |
1210 ((W) mm |
Peso approssimativo della macchina: |
1500 kg |

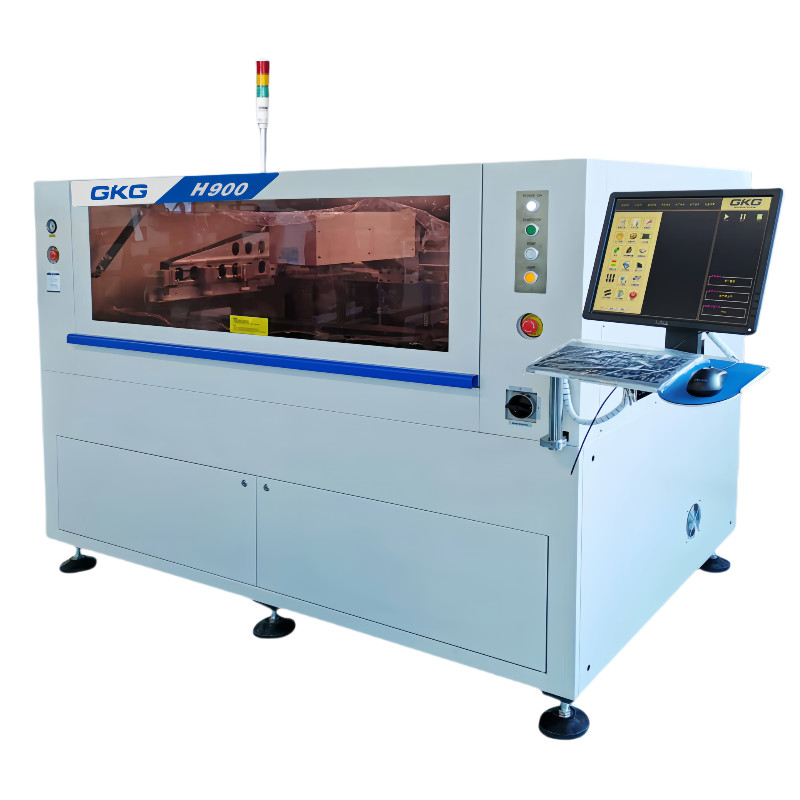

Stampa di pasta di saldatura in PCB veloce e completamente automatica per la placcatura di stagno
Stampa di pasta per saldatura completamente automatica
Specificità
| Performance della macchina |
| Accuratezza di ripetizione della posizione |
± 0,015 mm |
| Precisione di stampa |
± 0,03 mm |
| Sulla base del sistema di prova di terze parti (CTQ) Verificare la precisione di ripetizione della posizione di stampa della pasta di saldatura |
| Tempo di ciclo |
< 15 secondi |
| Parametro della macchina |
| Fonte di alimentazione |
AC:220 ± 10%,50/60Hz 3KW |
| Pressione dell'aria |
4~6 kgf/cm2 |
| Consumo di aria |
Circa 5L/min |
| Temperatura di funzionamento |
-20°C~+45°C |
| Umidità dell'ambiente di lavoro |
30%~60% |
| Dimensione della macchina ((senza luce della torre) |
1509 ((H) mm |
| Lunghezza della macchina |
1970 ((L) mm |
| Larghezza della macchina |
1210 ((W) mm |
| Peso approssimativo della macchina |
Circa 1500 kg. |
| Trasformazione dei substrati |
| Dimensioni massime della scheda |
900*350 mm |
| Dimensione minima della tavola |
80*50 mm |
| Spessore della scheda |
0.8~6 mm |
| Peso massimo della tavola |
10 kg |
| Disponibilità dei bordi della tavola |
3.5 mm |
| Altezza della tavola |
15 mm |
| Altezza di trasporto |
900±40 mm |
| Velocità di trasporto |
1500 mm/s (massimo) |
| Direzione del trasporto |
Una fase |
1.Diagramma delle dimensioni dell'apparecchiatura
Dimensione dell'apparecchiatura:1970*1210*1509 mm
Immagine e sistema ottico
Utilizzando una luce a anello uniforme e una luce coassiale ad alta luminosità, con funzione di regolazione della luminosità promettente, allora tutti i tipi di punti di marcatura possono essere ben riconosciuti (compresi i punti di marcatura robusti),applicabile al rivestimento di stagno, rame, placcaggio d'oro, spruzzo di stagno, FPC e altri tipiPCB con diversi colori.
Sistema di controllo elettrico
Distribuzione sicura e ordinata del circuito elettrico e del circuito del gas Il circuito elettrico e il percorso del gas sono posizionati verticalmente ai due lati e sul retro della macchina, che è facile da controllare e riparare.
Interfaccia operativa cinese/inglese
La macchina adotta l'interfaccia operativa windowsXP/win7 con software GKG user friendly.Menù/giornale operativo/registro di avaria/diagnosi di avaria/analisi degli errori/allarme luminoso ecc.
Sistema di ispezione e analisi della qualità delle stampe in pasta di saldatura 2D
Il sistema 2D rileva immediatamente i difetti di deposizione della pasta di saldatura come deviazione, mancanza di pasta, mancata pasta, giunzione della pasta, ecc., e garantisce la qualità della stampa.
Motore graduale regolabile - Teste di stampa programmabili e galleggianti
Una piattaforma lunga e un tracciato fisso unici, per garantire un supporto PCB stabile.
