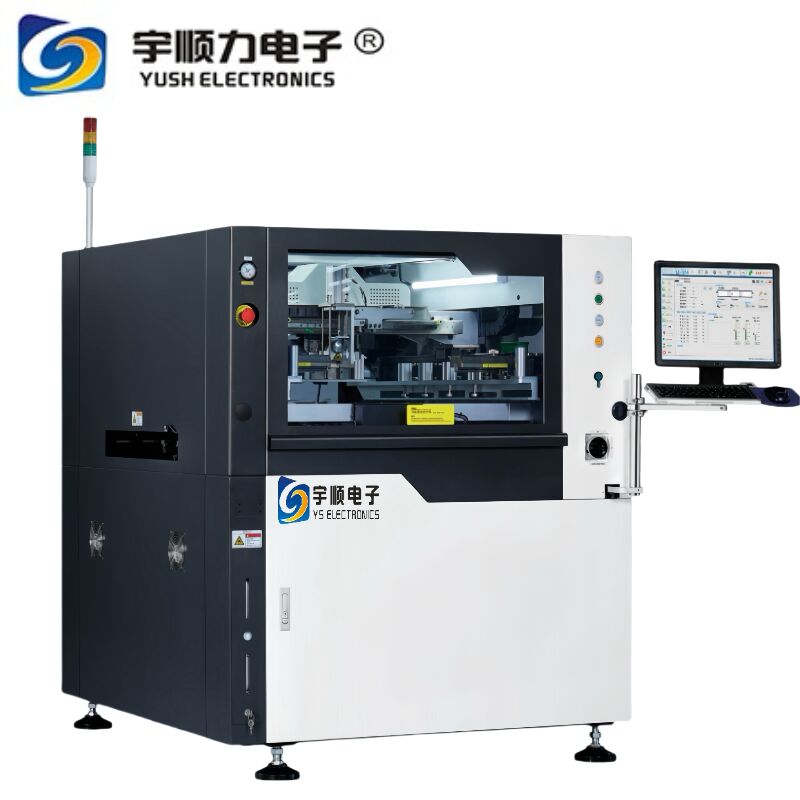

Stampante per pasta saldante completamente automatica ad alta precisione per la produzione di PCB
Stampante per pasta saldante completamente automatica ad alta precisione per la produzione di PCB
Specifiche delle prestazioni della macchina
| Precisione di ripetizione della posizione | ±10μm@6σ, CPK≥2.0 |
|---|
| Precisione di stampa | ±18μm@6σ, CPK≥2.0 |
|---|
| NCP-CT (esclusa la pulizia e la stampa) | <7.5 sec |
|---|
| HCP-CT (compresa la pulizia e la stampa) | 18s/pcs |
|---|
| Processo CT | 4min |
|---|
| Trasferimento Linea CT | 2min |
|---|
Parametri di elaborazione del substrato
| Dimensione massima della scheda | 510*510mm (Aggiornamento opzionale a: 610*510mm) |
|---|
| Dimensione minima della scheda | 50*50mm |
|---|
| Spessore della scheda | 0.4~6mm |
|---|
| Gamma meccanica della telecamera | 528*510mm |
|---|
| Peso massimo della scheda | 5kg |
|---|
| Spazio libero bordo scheda | 2.5mm |
|---|
| Altezza della scheda | 23mm Oltre i perni degli elementi di caratteristica |
|---|
| Velocità di trasporto | 900±40mm |
|---|
| Velocità massima di trasporto | Controllo segmentato, 1500mm/s (Max) |
|---|
| Direzione di trasporto | Una fase |
|---|
Parametri di stampa
| Velocità di stampa | 10~200mm/sec |
|---|
| Pressione di stampa | 0.5~20Kg |
|---|
| Modalità di stampa | Una/Due volte |
|---|
| Tipo di racla | Gomma/Lama racla (angolo 45/55/60) |
|---|
| Snap-off | 0~20mm |
|---|
| Velocità di snap-off | 0~20mm/sec |
|---|
| Dimensione del telaio della maschera | 470*370mm~737*737mm |
|---|
| Metodo di posizionamento della rete metallica | Posizionamento automatico in direzione Y |
|---|
Parametri di pulizia
| Sistema di pulizia | Tre modalità: a secco, a umido, a vuoto |
|---|
| Pulizia ad alta velocità | Pulizia integrata e a trama |
|---|
| Sistema di pulizia | Tipo a spruzzo laterale |
|---|
| Corsa di pulizia | Generazione automatica |
|---|
| Posizione di pulizia | Post pulizia |
|---|
| Velocità di pulizia | 10-200mm/sec |
|---|
| Consumo di liquido di pulizia | Regolabile automaticamente e manualmente |
|---|
| Consumo di carta per la pulizia | Regolabile automaticamente e manualmente |
|---|
Parametri di visione
| FOV CCD | 10*8mm |
|---|
| Tipo di telecamera | Telecamera digitale CCD da 130 mila |
|---|
| Sistema telecamera | Struttura ottica bloccata su/giù |
|---|
| Tempo di ciclo della telecamera | 100ms |
|---|
| Tipi di marchi fiduciali | Forma del marchio fiduciale standard: rotonda, quadrata, a diamante, a croce, Pad e profilo |
|---|
| Dimensione del marchio | 0.1-6mm |
|---|
| Numero di marchi | Max: 4 pezzi |
|---|
| Numero di distanza | Max: 1 pezzo |
|---|
Parametri della macchina
| Fonte di alimentazione | CA: 220±10%, 50/60Hz 2.2KW |
|---|
| Pressione dell'aria | 4~6Kgf/cm² |
|---|
| Consumo d'aria | Circa 5L/min |
|---|
| Temperatura di esercizio | -20℃~+45℃ |
|---|
| Umidità dell'ambiente di lavoro | 30%~60% |
|---|
| Dimensione della macchina (senza luce a torre) | 1500(H)mm |
|---|
| Lunghezza della macchina | 1240(L)mm |
|---|
| Larghezza della macchina | 1410(W)mm |
|---|
| Peso della macchina circa | Circa: Circa 1100Kg |
|---|
| Requisiti di carico dell'attrezzatura | 650Kg/m² |
|---|
Specifiche dell'attrezzatura
Modello dell'attrezzatura: YS-GT
Dimensioni: 1240(L) * 1410(W) * 1500(H)mm
Requisiti di alimentazione
Alimentazione principale: CA: 220 ± 10%, 50/60HZ 3KW alimentazione stabile con corrente nominale, tipo di spina: sistema britannico.
Requisiti di alimentazione del gas
Alimentazione principale del gas: una fonte di gas industriale stabile con una pressione di 4.0-6kgf/cm². Il diametro del tubo del gas è di 6mm/8mm/10mm/12mm e il giunto anteriore del tubo del gas è universale.
Peso della macchina
Circa 1100Kg
Ambiente di utilizzo dell'attrezzatura
- Temperatura dell'officina: -20℃~+45℃
- Umidità dell'officina: 30-60%
- Protezione dall'elettricità statica: sono necessari la messa a terra ESD e la protezione dall'elettricità statica
- Capacità di carico del pavimento: deve essere ≥ 650kg/m²
Informazioni su YUSH Electronic Technology
YUSH Electronic Technology Co., Ltd è stata fondata nel 2004 e si trova a Jiangsu, in Cina. Siamo specializzati in macchinari per apparecchiature elettroniche per separatori PCB e depanelizzatori PCB. L'azienda dispone di avanzate apparecchiature di produzione e lavorazione e di un team di sviluppo e produzione esperto, con metà del nostro personale con oltre 10 anni di esperienza nel settore delle apparecchiature elettroniche.
Dal 2004, la leadership della nostra azienda ha investito nello sviluppo e nella produzione di separatori PCB e macchine per il depanelaggio. Diamo la priorità alla qualità, alla sicurezza e all'innovazione dei prodotti, producendo prodotti di alta qualità, prestazioni stabili ed economicamente vantaggiosi che migliorano i rendimenti della produzione, aumentano la produttività e migliorano la competitività sul mercato dei nostri clienti.
Offriamo vari tipi di separatori PCB e macchine per il depanelaggio, inclusi modelli manuali, motorizzati, pneumatici, punzonatura a stampo e frese. Grazie al nostro impegno per la qualità e ai prezzi competitivi, serviamo clienti in tutto il mondo e siamo diventati una delle più grandi basi di produzione di separatori PCB in Cina.
Domande frequenti
Chi siamo?
Siamo con sede a Jiangsu, in Cina, operativi dal 2014. I nostri mercati principali includono Europa orientale (20%), Nord America (20%), Sud America (15%), Europa meridionale (10%), Europa settentrionale (10%), Europa occidentale (10%), Asia meridionale (10%) e Medio Oriente (5%). Il nostro ufficio impiega 301-500 persone.
Come garantiamo la qualità?
Forniamo sempre campioni di pre-produzione prima della produzione di massa ed effettuiamo ispezioni finali prima della spedizione per garantire standard di qualità costanti.
Quali prodotti offriamo?
Depanelaggio PCB, separatore PCB, macchina per il taglio PCB, depanelizzatore PCB, macchina a taglio a V
Perché scegliere noi rispetto ad altri fornitori?
YUSH Electronic Technology Co., Ltd. è stata fondata nel 2004 e si trova nella città manifatturiera mondiale di Jiangsu. Siamo specializzati in macchinari per apparecchiature elettroniche per separatori PCB e depanelizzatori PCB con impianti di produzione avanzati e team tecnici esperti.
Quali servizi forniamo?
Termini di consegna accettati: FOB, CIF, EXW, DDP, DDU, Consegna espressa, DAF
Valuta di pagamento accettata: USD, EUR, JPY, CAD, AUD, HKD, GBP, CNY, CHF
Tipo di pagamento accettato: T/T, L/C, D/P D/A, MoneyGram, Carta di credito, PayPal, Western Union, Contanti, Escrow
Lingue parlate: Inglese, cinese, spagnolo, giapponese, portoghese, tedesco, arabo, coreano, hindi
