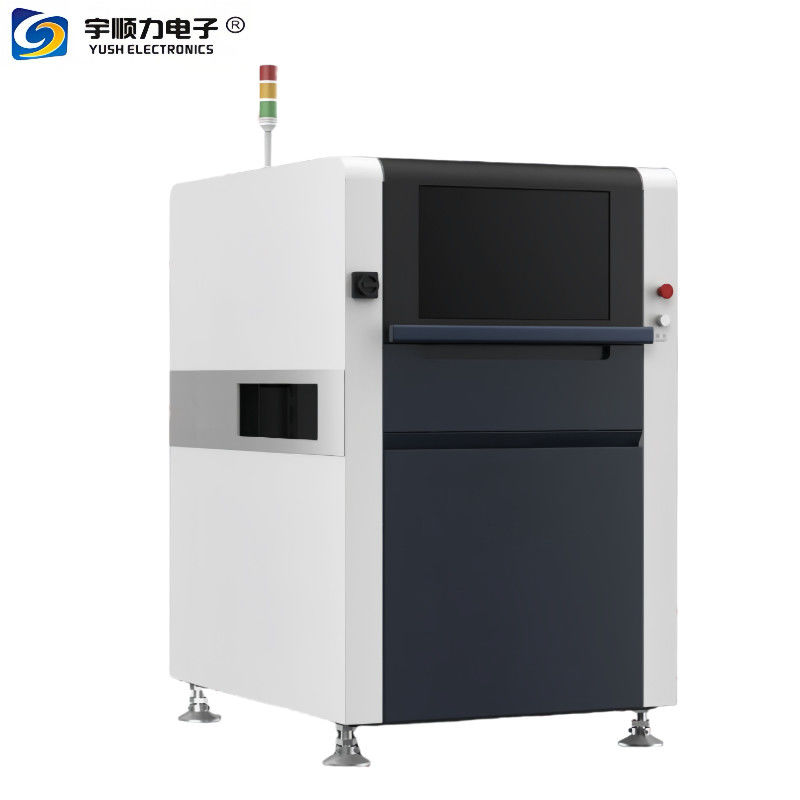

Dispositivi di ispezione ottica automatica DIP On Line Dual Side Online AOI
L'introduzione di DIP on-line dual side online AOI
YUSH DIP AOI a doppio lato cattura l'immagine della scheda in tempo reale da una telecamera industriale ad alta precisione a colori.Giudicare i difetti dei componenti in modo intelligente.
Caratteristiche:
1. On-line DIP AOI a doppio lato per il collegamento dopo la saldatura.
2.Alto tasso di ispezione e basso tasso di falso allarme, controllare automaticamente il colore dell'anello di resistenza, condensatore, diodo, presa, ecc.
3. tipo di difetto: parte sbagliata, parte mancante, polarità inversa e altri difetti dell'elemento DIP.
4.Erezione a spinta senza modifica della linea di produzione.
5.Flusso di programmazione semplificato, interfaccia molto semplice. Supporto ai parametri di modifica batch con una chiave.
6Controllo centralizzato, interconnessione tra più apparecchiature.
7- Ispezione in tempo reale senza fermare la tavola.
8Facile da spostare, altezza e larghezza regolabili.
9. Localizzare i difetti rapidamente e può controllare la linea di produzione.
10Dimensioni PCBA: massimo 400*300mm (12MP) / massimo 520*380mm (31MP) Opzioni selezionabili multiple.
11.I dati sono rintracciabili. Supporto all'allarme SPC, funzione di raccolta e stoccaggio automatico LOG, funzione di avvertimento/allarme NG, programmazione remota e debug
| Modello |
AOI AI-5146W (dopo saldatura con THT) |
AOI AI-5146WL(Dopo saldatura con THT) |
| VdP |
52.6*44 mm |
| Risoluzione |
21.5um |
| Fotocamera |
5M |
| Velocità di ispezione |
0.23sec/FOV |
| Altezza del PCB |
In alto: 75 mm, in basso: 75 mm. |
| Spessore del PCB |
0.3 ~ 6.0 mm |
| bordo del PCB |
3.0 mm |
| Potenza |
AC220 50/60Hz,5A |
| Comunicazione |
SMEMA |
| Peso |
890 kg |
1000 kg |
| Dimensione |
L1050*W1335*H1650mm |
L1050*W1335*H1650m |
Per l'installazione della fabbrica SMT, possiamo fare per voi:
1Forniamo una soluzione SMT completa per voi.
2Forniamo la tecnologia di base con le nostre attrezzature.
3Forniamo il servizio tecnico più professionale.
4Abbiamo una ricca esperienza nella realizzazione di fabbriche SMT.
5Possiamo risolvere qualsiasi questione sulla SMT.
