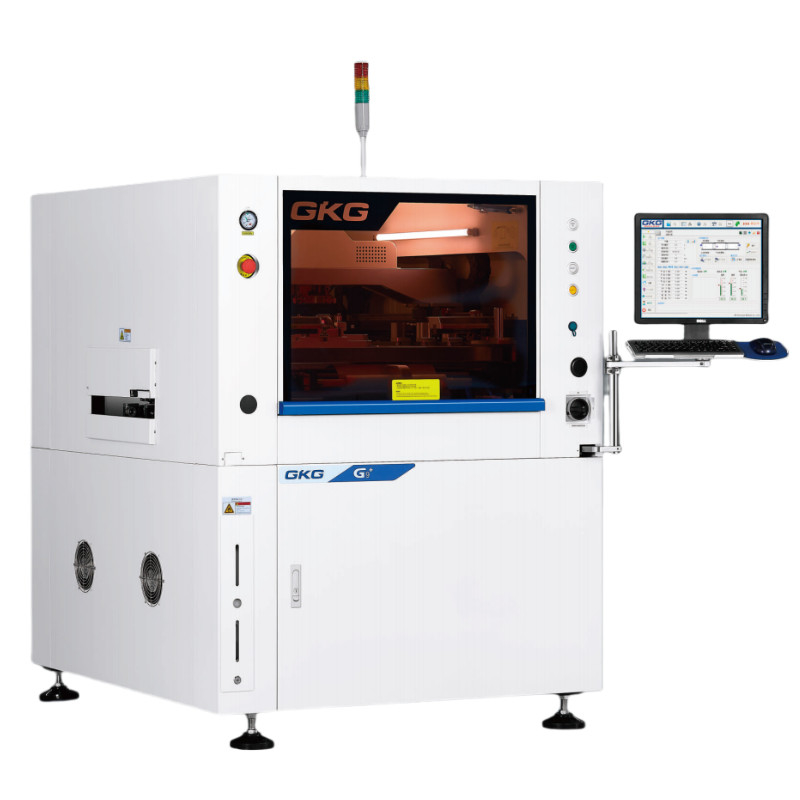

Macchine per la produzione di stencil di saldatura di pasta SMT completamente automatiche

Dettagli del prodotto

Luogo di origine: Jiangsu

Marca: YUSH

Certificazione: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numero di modello: YSK

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: USD12000

Imballaggi particolari: custodia in legno

Tempi di consegna: 5-7 giorni

Termini di pagamento: L/C, D/P, T/T

Capacità di alimentazione: 100 serie

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                Macchine per stencil a pasta di saldatura di produzione SMT, Stampa di pasta di saldatura a PCB completamente automatica, Stampa elettronica per saldatura di PCB


Fonte di alimentazione:	AC:220 ± 10%,50/60Hz 2,2KW	Pressione dell'aria:	4~6 kgf/cm2
Consumo di aria:	5L/Min	Temperatura di funzionamento:	-20℃~+45℃
Umidità del luogo di lavoro:	30%~60%	Dimensione della macchina ((senza luce della torre):	1460 millimetri
MachineLength:	1150 millimetri	Larghezza della macchina:	1380 millimetri
Peso della macchina:	Circa 900 kg	Requisiti per il carico delle attrezzature:	650 kg/m

Fonte di alimentazione:	AC:220 ± 10%,50/60Hz 2,2KW
Pressione dell'aria:	4~6 kgf/cm2
Consumo di aria:	5L/Min
Temperatura di funzionamento:	-20℃~+45℃
Umidità del luogo di lavoro:	30%~60%
Dimensione della macchina ((senza luce della torre):	1460 millimetri
MachineLength:	1150 millimetri
Larghezza della macchina:	1380 millimetri
Peso della macchina:	Circa 900 kg
Requisiti per il carico delle attrezzature:	650 kg/m

Macchine per la produzione di stencil di saldatura di pasta SMT completamente automatiche

Performance della macchina
Accuratezza di ripetizione della posizione	± 12,5um@6o CPK≥2.0
Precisione di stampa	±22um@6o CPK≥2.0
NCP-CT ((Escluse la pulizia e la stampa)	7s
HCP-CT ((Escluse la pulizia e la stampa)	18p/pcs
Procedura CT	4 minuti.
Trasferimento CT	2 minuti
Substrato trasformazione pArametro
Dimensioni massime della scheda	400340 mm Scalabile: 530340 mm (opzione)
Dimensione minima della tavola	50*50 mm
Spessore della scheda	0.4~6 mm
Telecamera gamma meccanica	528*340 mm
Peso massimo della tavola	4 kg
Disponibilità dei bordi della tavola	2.5 mm
Altezza della tavola	15 mm
Velocità di trasporto	900±40 mm
(Max) Velocità di trasporto	Controllo a segmento, 1500 mm/s (massimo)
Direzione del trasporto	Una fase
Direzione di trasmissione	Da sinistra a destra
	Da destra a sinistra
	Entrate e uscite uguali
Sistema di supporto	Pin magnetico
	Blocco di supporto
	Tavola manuale verso l'alto
Campeggio di scuola	Chiusura manuale della parte superiore
Campeggio di scuola	Clamping laterale

Stampa Parametri
Velocità di stampa	10~200 mm/sec
Pressione di stampa	0.5~10 kg
Modalità di stampa	Una volta/due volte
Tipologia di cheegee	La lamina di gomma/squeegee (angolo 45/55/60)
Scatto	0 ~ 20 mm
Velocità di scatto	0~20 mm/sec
Dimensione del telaio del modello	470370mm~737737mm ((spessore:20-40mm)
Modalità di posizionamento della maglia d'acciaio	Posizionamento automatico in direzione Y
Pulizia Parametri
Sistema di pulizia	Asciutto, bagnato, vuoto tre modalità
Pulizia ad alta velocità	Pulizia integrata & tessitura
Sistema di pulizia	Tipo di spruzzo laterale
Colpo di pulizia	Generazione automatica
Posizione di pulizia	Pulizia dei posti
Velocità di pulizia	10-200 mm/sec
Consumo di liquidi per la pulizia	Regolabile automaticamente e manualmente
Consumo di pulizia	Regolabile automaticamente e manualmente
Visione Parametri
CCD FOV	10*8 mm
Tipo di fotocamera	130 mila CCD Fotocamera digitale
Sistema di telecamere	Struttura ottica di blocco/abbassamento
Tempo di riprese della fotocamera	150 ms
Tipi di marchi fiduciari	Forma del marchio fiduciario standard
	Rotondo, quadrato, diamante, croce.
	Pad e profilo
Dimensione del marchio	0.3-6 mm
Numero del marchio	Max: 4 pezzi
Stai lontano numero	Massimo: 1 pezzo
