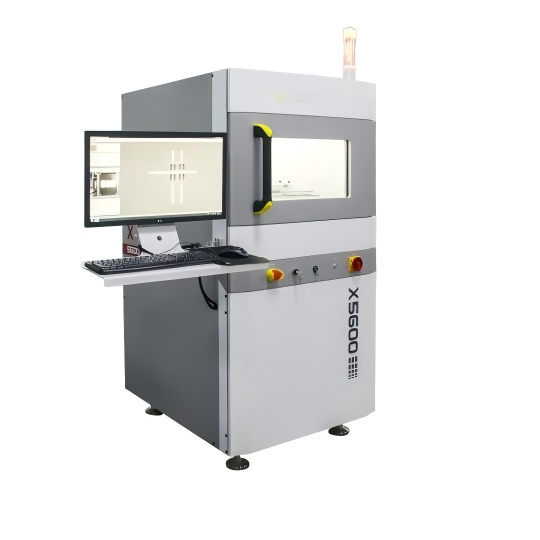

Name: Soluzione a raggi X YS-X5600,Microfocus X-Ray Inspection System Manufacturer
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X5600
Price: 31940 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Provincia di Guangdong

Marca: YUSH

Numero di modello: YS-X5600

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: USD31940

Tempi di consegna: 20 giorni lavorativi

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione: 100

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:

Peso:	100 kg	Modello:	YS-X5600
Intervallo di tensione:	40-90kV	Intervallo di corrente:	10-200 μA
Campo visivo:	130 mm*130 mm

Peso:	100 kg
Modello:	YS-X5600
Intervallo di tensione:	40-90kV
Intervallo di corrente:	10-200 μA
Campo visivo:	130 mm*130 mm

Soluzione a raggi X YS-X5600,Microfocus X-Ray Inspection System Manufacturer

1.Applicazione:

1: Semiconduttore	2: Elettronica automobilistica	3: PCB’A	4: LED
5: Ispezione BGA/QFN	6: Pressofusione di alluminio	7: Stampo	8: Componenti elettrici e meccanici
9: Seme di agricoltura biologica	10: Componente aeronautico	11: Mozzo ruota	12: Filo/USB/Spina

2.Funzioni e Caratteristiche:

Funzione	Vantaggi
Il rilevatore a raggi X può muoversi lungo la direzione Z,La velocità di movimento del tavolo lungo la direzione X-Y può essere regolata.	Gamma di rilevamento effettiva più ampia, migliorando l'ingrandimento e l'efficienza di rilevamento del prodotto.
Lunga durataTubo a raggi X, esente da manutenzione a vita	Adotta la migliore sorgente a raggi X giapponese Hamamatsu al mondo
È possibile rilevare difetti inferiori a 2,5μm. Elevata precisione di ripetizione del rilevamento.	Facile distinguere la piegatura e la rottura del filo d'oro del pacchetto di semiconduttori.
Potente funzione di misurazione CNC, può ispezionare automaticamente, il programma di test può essere modificato.	Adatto per ispezioni su larga scala e per migliorare l'efficienza di rilevamento.
Corpo piccolo, facile da posizionare, meno spazio	Può essere utilizzato in laboratori, stanze materiali, ecc.
Ampia visualizzazione di navigazione, il tavolo si sposterà dove si fa clic con il mouse.	Molto facile da usare, trova rapidamente i difetti degli elementi e migliora l'efficienza di rilevamento

3.Vantaggio dell'applicazione:

Apparecchiatura miniaturizzata, facile da installare e utilizzare
Applicabile a Chip, BGA/CSP, Wafer, SOP/QFN, SMT e ispezione di prodotti di imballaggio PTU, sensori e altri campi.
Design ad alta risoluzione per ottenere la migliore immagine in pochissimo tempo.
La funzione di navigazione e posizionamento automatico a infrarossi può selezionare rapidamente la posizione di ripresa.
Modalità di ispezione CNC che può ispezionare in modo rapido e automatico array multipunto.
L'ispezione multi-angolo inclinato facilita l'ispezione dei difetti del campione.
Semplice funzionamento del software, bassi costi operativi
Lunga durata

4.Calcolo automatico del rapporto di vuoto

Funzione di ispezione BGA migliorata

YS-X5600 può selezionare e contrassegnare rapidamente una singola sfera di saldatura o selezionare le sfere di saldatura da ispezionare tramite la casella matrice; può identificare manualmente o automaticamente le sfere di saldatura BGA e completare l'ispezione. Seguire le linee guida del sistema per completare facilmente il processo di ispezione e garantire risultati di ispezione accurati e affidabili.

5.Principio di funzionamento dei raggi X

6.Programmazione CNC

È sufficiente fare clic con il mouse per scrivere i programmi.
Il tavolo degli oggetti si muove lungo la direzione X, Y per il posizionamento; il tubo a raggi X si muove lungo la direzione Z per il posizionamento.
Tensione e corrente impostate dal software.
Impostazioni immagine: luminosità, contrasto, guadagno automatico ed esposizione
Gli utenti possono modificare il tempo di pausa per la conversione del programma.
Il sistema anticollisione può massimizzare l'inclinazione e l'osservazione dei pezzi.
Analisi automatica su diametro, proporzione di cavità, area e rotondità di BGA.
