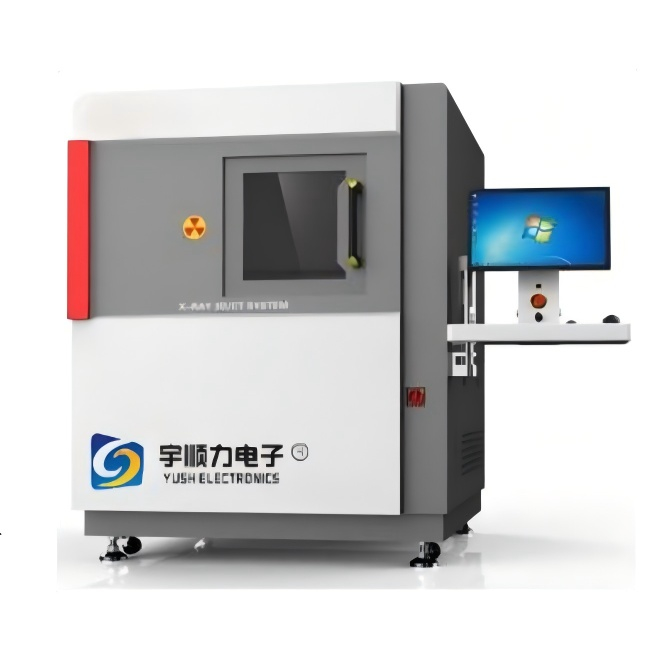

Sistema universale di ispezione a raggi X, misurazione 3D di alta qualità e analisi non distruttiva.

Name: Sistema universale di ispezione a raggi X, misurazione 3D di alta qualità e analisi non distruttiva.
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-8500
Price: 50000 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Guangdong

Marca: YUSH

Numero di modello: YS-8500

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: USD50000

Tempi di consegna: 20 giorni lavorativi

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione: 100

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:

Peso:	2950kg	Modello:	YS-8500
Campo visivo:	130 mmx130 mm	Tube Voltage Range:	25-160KV
Risoluzione:	5.8Lp/mm

Peso:	2950kg
Modello:	YS-8500
Campo visivo:	130 mmx130 mm
Tube Voltage Range:	25-160KV
Risoluzione:	5.8Lp/mm

Sistema universale di ispezione a raggi X, misurazione 3D di alta qualità e analisi non distruttiva.

Introduzione al Prodotto

Sistema Universale di Ispezione a Raggi X,YS-8500 adotta il design del tubo a raggi X aperto di COMET e la sua capacità di ispezione dei difetti può raggiungere 0,5um. Può realizzare metodi di ispezione 2D/3D/CT e altri, ed è adatto per l'ispezione di qualità, la misurazione 3D e l'analisi non distruttiva.

Vantaggi dell'Applicazione

Con la funzione CT planare (PCT), può essere applicato all'ispezione 3D/CT di schede a circuito stampato, SMT, IGBT, wafer, ecc.
Con la funzione CT a fascio conico, può essere applicato all'ispezione di sensori, relè, micromotori, materiali e fusioni di alluminio
Comoda modalità di osservazione a punto fisso a 360°
Modulo software di ispezione dei vuoti 2D (opzionale)
Modulo software di misurazione e analisi 3D (opzionale)

Campi di Applicazione

Ispezione della qualità della saldatura dei giunti di saldatura su PCB, componenti BGA, circuiti integrati (IC) e ispezione dei loro fili di collegamento, ispezione del package dei semiconduttori e connessione interna, ispezione del modulo di potenza elettronica (IGBT), ispezione dei difetti dei wafer (WLCSP)
Ispezione di sensori, relè, fusibili, bobine, sistemi di microazionamento e sistemi di controllo airbag, micromotori (MEMS, MOEMS), cavi e connettori, parti in plastica, vari materiali come plastica, ceramica, materiali biologici, componenti ottici, piccole fusioni di titanio e alluminio

Modalità di Osservazione a 360° Rotazione

Parametri del Prodotto

Modello No.	YS-8500
Tipo di Tubo a Raggi X	Sorgente a Raggi Trasmettitore Microfocus Aperta
Intervallo di Tensione del Tubo	25-160KV
Intervallo di Corrente del Tubo	0.01mA~1.0mA
Potenza Massima del Tubo	64W
Potenza Massima del Target	10W
Dimensione del Micro Focus	<1μm
Tipo di Pannello Piatto	Rivelatore a Pannello Piatto in Silicio Amorfo (Opzionale)
Matrice di Pixel	1536x1536
Campo Visivo	130mmx130mm
Risoluzione	5.8Lp/mm
Frequenza di Frame dell'Immagine (1×1)	20fps
Cifre di Conversione AD	16bits
Dimensione Massima del Campione	750mmx650mm
Area Massima di Ispezione	550mmx550mm
Ingrandimento Geometrico dell'Immagine	2000X
Potenza in Ingresso	220V 10A 50-60Hz
Sistema Operativo	PrecisionT7920 ImageWorkstation
Dimensioni	L1600mm×W1700mm×H2000mm
Peso Netto	Circa 2950 KG

Tags:

L'YS-8500 è un microfocus industriale ad alta efficienza per raggi X, apparecchiature per la TAC, sistema di ricostruzione e analisi delle immagini.
