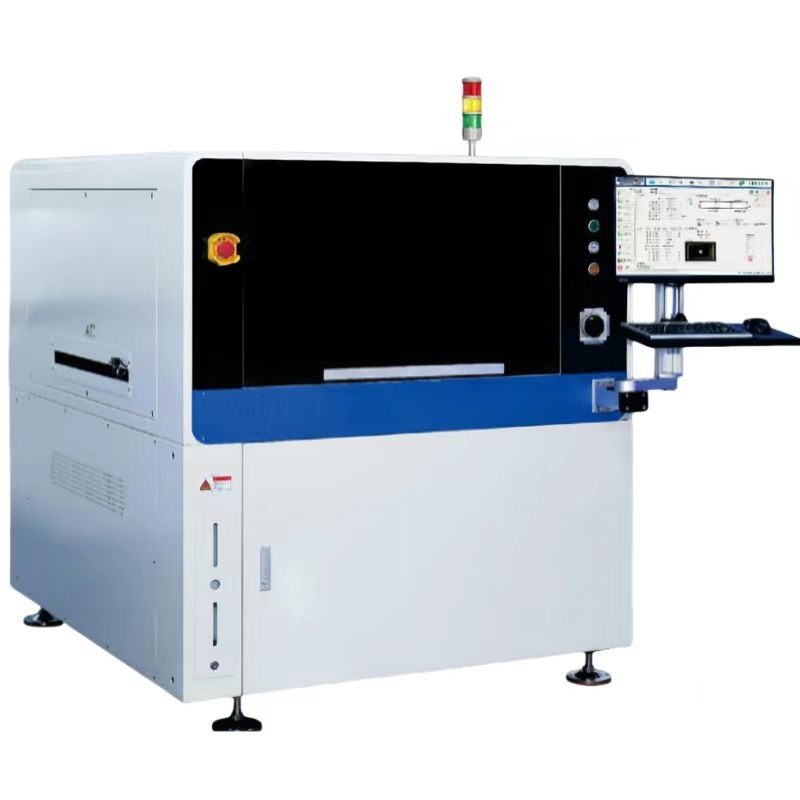

Name: Stampa di pasta per saldatura a PCB ad alta precisione e velocità
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-E
Price: 17,800.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Jiangsu

Marca: YUSH

Certificazione: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numero di modello: YSL-E

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: USD 12800~22800

Imballaggi particolari: custodia in legno pilastro

Tempi di consegna: Da 3 giorni a 7 giorni

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione: 10 set/mese

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                Stampa di pasta di saldatura a PCB completamente automatica, Stampante di pasta di saldatura in PCB ad alta precisione, Stampatrice ad alta velocità per saldatura a PCB


Stampa di pasta per saldatura a PCB ad alta precisione e velocità

YSL-E stampante ad alta precisione ad alta velocità per saldatura a PCB

性能Machina Prestazioni
重复定位精度 Precisione di ripetizione della posizione	± 12,5um@6o CPK≥2.0
重复印刷精度 Precisione di stampa	±22um@6o CPK≥2.0
NCP-CT ((non includono la pulizia e la stampa)	< 7,5 secondi
HCP-CT ((include pulizia e stampa)	19pc/pc
制程CT	5 minuti.
转线CT	Tre minuti.
基板处理参数Substrato trasformazione - Papa'rametro
Dimensione massima della scheda	510*510 mm
Dimensione minima della scheda	50*50 mm
基板厚度 dimensione spessore del pannello	0.4~6 mm
取像机械范围 Camera gamma meccanica	510*510 mm
Peso massimo della tavola	5 kg
基板边缘间隙 L'altezza libera dei bordi del quadro	2.5 mm
过板高度 Altezza della lavagna	23 mm supersottile
altezza di trasmissione velocità di trasporto	900±40 mm
velocità di trasporto (max) velocità di trasporto	Controllo del segmento, 1500 mm/s (massimo)
modalità di trasporto direzione del trasporto	1 stadio
Direzione di trasmissione	Da sinistra a destra
	Droit à gauche Da destra a sinistra
	Entrate e uscite uguali.
基板支?? 方法 Sistema di supporto	磁性顶针 ((65mm) Pin magnetico
	等高块 ((65mm) Blocco di supporto
	Automatic adjustment顶升平台 Tavolo manuale su e giù
基板持 Board clamp	Compressione manuale con compressa superiore retrattile
	柔性边侧 damping
	Funzione di assorbimento a vuoto

印刷参数Stampa Parametri
印刷速度 Velocità di stampa	10~200 mm/sec
印刷压力 Pressione di stampa	0.5~20kg
印刷模式 Modalità di stampa	单或双刀印刷Una/due volte
刀类型 Tipo di cuffia	¥ 刀/钢 ¥ 刀 ((角度45/55/60)) Lama di gomma/squeegee (angolo 45/55/60)
脱模距离 Snap-off	0 ~ 20 mm
脱模速度 Snap-Speed	0~20 mm/sec
钢网框架尺寸 La dimensione del telaio del modello	470370mm~737737mm
钢网定位方式	Posizionamento automatico e a direzione (combinazione manuale)
清洗参数Pulizia Parametri
清洗方式 Sistema di pulizia	干擦,湿擦,真空 Asciutto, bagnato e vuoto tre modalità
Pulizia ad alta velocità	Come ritorno pulizia lavanderia
Sistema di pulizia	侧喷淋式 Tipo di spruzzo laterale
清洗行程 Colpo di pulizia	依据基板长宽 automaticamente generatoGenerazione automatica
清洗位置 Posizione di pulizia	后置清洗 Pulizia successiva
清洗速度 Velocità di pulizia	10-200 mm/sec
清洗液用量 Consumo di liquidi per la pulizia	Generazione automatica, manovrabileAuto e regolabile manualmente
consumo di carta da pulizia	Generazione automatica, manovrabileAuto e regolabile manualmente
影像参数Visione Parametri
影像视域 CCD FOV	10*8 mm
Tipo di fotocamera	130 milioni di pixel digital camera 130 mila CCD Digital camera
摄像系统 Sistema di telecamere	Up-down-image, fonte luminosa senza regolazione Locking up/down optics structure
取像CT(流光) Tempo di ciclo della fotocamera	300 ms
基准点类型 Tipi di marchi fiduciari	标准形状基准点Forma del marchio fiduciario standard
	Per esempio: circonferenza, circonferenza, circonferenza, circonferenza.
	Pad e profilo
Dimensione del marchio Dimensione del marchio	0.3-6 mm
Numero di marchio	Max: 4 pezzi
防呆点数 Stay away numero	Massimo: 1 pezzo

设备硬件参数Machina parametro
功率要求	Fonte di alimentazione	AC:220±10%,50/60Hz 2,2KW
压缩空气要求耗气量	Pressione dell'aria Consumo di aria	4~6 kgf/cm2 约5L/min
temperatura ambiente di lavoro Temperatura di funzionamento		-20°C~+45°C
ambiente di lavoro umidità ambiente di lavoro		30%~60%
机器高度 ((除三色灯) Dimensione della macchina ((senza la luce della torre)		1500 ((H) mm
机器长度 Lunghezza della macchina		1258 ((L) mm
机器宽度 Larghezza della macchina		1425 ((W) mm
机器重量 Peso della macchina		Circa 1100 kg.
设备承重要求 Requisiti per il carico delle attrezzature		650 kg/m
