Evidenziare:
                                                                                                                                                                                                                                                                                                                                                Impressore a pasta di saldatura SMT, Stampa a pasta di saldatura ad alta precisione, Stampante ad alta velocità per saldatura


Fonte di alimentazione:	AC:220±10%, 50/60HZ,2.5KW	Pressione dell'aria:	4~6 kgf/cm2
Consumo di aria:	Circa: 5L/min	Temperatura di funzionamento:	-20°~+45°
Umidità di funzionamento:	30%~60%	Dimensione della macchina ((senza luce della torre):	1530 ((H) mm
Lunghezza della macchina:	1172 ((L) mm	Larghezza della macchina:	1385 ((W) mm
Peso approssimativo della macchina:	Circa: 1000 kg

Fonte di alimentazione:	AC:220±10%, 50/60HZ,2.5KW
Pressione dell'aria:	4~6 kgf/cm2
Consumo di aria:	Circa: 5L/min
Temperatura di funzionamento:	-20°~+45°
Umidità di funzionamento:	30%~60%
Dimensione della macchina ((senza luce della torre):	1530 ((H) mm
Lunghezza della macchina:	1172 ((L) mm
Larghezza della macchina:	1385 ((W) mm
Peso approssimativo della macchina:	Circa: 1000 kg

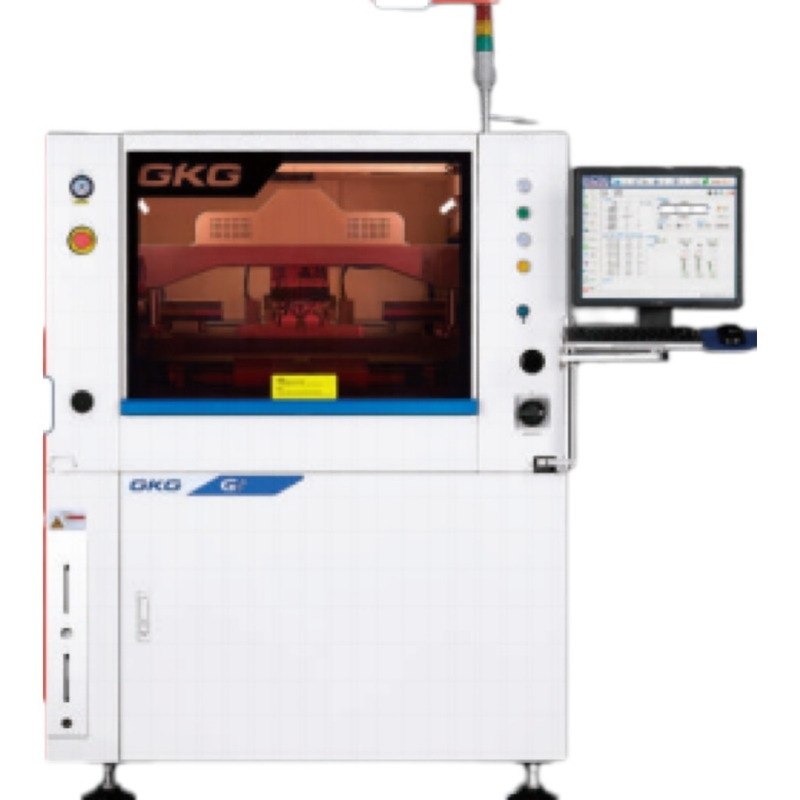

Stampa di pasta di saldatura ad alta velocità ad alta precisione per SMT

Descrizione del prodotto:

La stampa automatica di pasta di stagno G9+ è un modello di fascia alta per l'applicazione SMT di fascia alta, che può soddisfare i requisiti del processo di stampa di 03015, passo 0,25, alta precisione e alta velocità.

Caratteristiche:

Con entrambi i sistemi di sorgenti luminose, la luminosità può essere regolata a un ciclo infinito,consentendo di riconoscere facilmente punti di marcatura diversi (compresi punti di marcatura irregolari) come il rivestimento in stagno, rivestimento in rame, rivestimento in argento, saldatura ad aria calda, FPC e vari tipi di diversi colori di PCB

Struttura estremamente affidabile con movimento XY stabile. regolazione manuale rende facile per ospitare diversi spessori di PCB.

Nuovo disegno di rotaia guida brevettata può essere staccata, programmabile, fissaggio laterale flessibile, specifico per FPC,PCB warpage, eseguire un ammortizzatore unico
Attraverso la programmazione software può allungare automaticamente e ritirare spessore PCB non influenzato.

Adottare un sistema completo di squeegee che aumenti la stabilità e la durata.

Spiccazioni

Trasformazione dei substrati	G9+
Dimensioni massime della scheda	450*340 mm
Dimensione minima della tavola	50*50 mm
Spessore della scheda	0.4~6 mm
Peso massimo della tavola	3 kg
Disponibilità dei bordi della tavola	2.5 mm
Altezza della tavola	15 mm
Altezza di trasporto	900±40 mm
Velocità di trasporto	1500 mm/s (massimo) Controllo del programma
Direzione del trasporto	Una fase
Serratura di tavola	Patentato sopra la pinza superiore
	Clamping laterale
	Funzione di assorbimento
Sistema sportivo	Pin magnetico
	Blocco di supporto
	Tavola manuale verso l'alto

Parametri della stampante

Parametri di stampa	G9+
Scatto	0-20 mm
Modalità di stampa	Una volta/due volte
tipo di cartuccia	Scavo di gomma/acciaio (angolo 45/55/60)
Velocità di stampa	10~200 mm/sec
Pressione di stampa	0.5~20kg
Dimensione del telaio del modello	470370mm~737737mm
Sistema di pulizia	Sistema di pulizia a gocce di pioggia
	Assorbimento di vuoto rinforzato
	Asciutto, bagnato, vuoto tre modalità
	Pulizia avanti e indietro

Performance della macchina	G9+
Accuratezza di ripetizione della posizione	±10um@6σ,CPK≥2.0
Precisione di stampa	±18um@6σ,CPK≥2.0
Tempo di ciclo	< 7 secondi
Sulla base del sistema di prova di terze parti ((CTQ) Verificare la stampa effettiva della pasta di saldatura

Visione	G9+
CCD FOV	10*8 mm
Tipi di marchi fiduciari	Tipi di marchi fiduciari
	Buco
	Pad
Sistema di telecamere	Struttura ottica di ricerca verso l'alto/basso
	CCDcamera digitale
	Corrispondenza del modello geometrico

Stampa di pasta di saldatura ad alta velocità ad alta precisione per SMT 0
