Macchina di inserimento automatico dell' Eyelet Pin
, Macchine per l'inserimento di assemblaggi di PCB
, Macchine per l'inserimento automatico di assemblaggi di PCB
Macchine per l'inserimento automatico di pin di occhio per assemblaggi di PCB

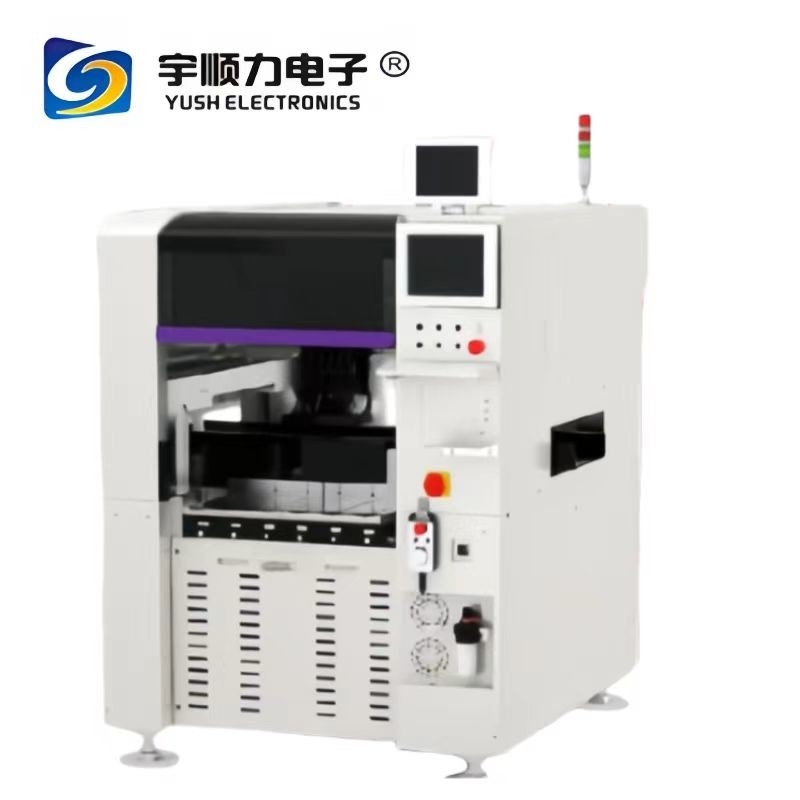

La macchina per inserire gli occhielli YSL-S7000
️Introduzione Macchina per inserire gli spilli dell'occhio
1- velocità fino a 12000 km/h;
2. rilevamento del piede piegato, riconoscimento automatico;
3. Doppio alimentatore a scodella per un'alimentazione efficiente e semplice;
4- tecnologia di alimentazione a bassa manutenzione;
5Doppia testa, maggiore velocità e migliore stabilità.
Stazione di alimentazione
1. sequenza di alimentazione vibrante rivetto a sfera/pignone oculare a rotaia di lunghezza;
2. Utilizzare il peso dell'Eyelet/Pin attraverso la lunghezza della rotaia scorrere verso il basso al cursore dell'alimentatore;
3. alimentatore Il cilindro spinge il cursore di alimentazione a spingere uno per uno l'occhio/la spilla sulla rotaia ad arco;
4 - L'aria sotto pressione passa attraverso la rotaia dell'arco e la spinge verso il materiale.
Area di lavoro X-Y
1Il trasportatore di caricamento trasporta il PCB al tavolo di lavoro X-Y, il servomotore X-Y per guidare il posizionamento del tavolo di lavoro X-Y;
2. Dopo che la parte di base della testa di inserimento ha terminato l'inserimento (il sistema di rilevamento ispezionerà l'inserimento con successo nel passo successivo, se non ha finito, ripeta questa azione),X-Y tavolo di lavoro trasporterà il completato inserimento PCB per scaricare trasportatore
Parte di inserimento
1. testa cilindro azionare la barra di inserimento e sotto pressione, pin guida attraverso occhio/pin posizionamento;
2. parte conica di ugello scivolo spingerà braccio d'oscillazione con il materiale di fissaggio per l'apertura su entrambi i lati, ugello scivolo premerà Eyelet / pin per il foro attraverso del PCB
️Specificità delMacchina per inserire gli spilli dell'occhio
| Modello |
YSL-S7000 |
| Tasso di inserimento |
12000 PCS/h |
| Dimensione del PCB |
50*50-400*400 mm |
| Spessore del PCB |
0.79-2.36 mm |
| Altezza dei componenti |
0-18 mm |
| Intervallo dei componenti |
3 mm |
| Inserire la testa |
2 pezzi |
| Dimensione della macchina (mm) |
1700*1500*1800 mm |
| Peso |
1800 kg |
| Fornitore di alimentazione |
AC220V 50HZ/60HZ 2,0KVA |
YUSH Electronic Technology Co., Ltd.è stata fondata nel 2005, si trova nella città di produzione mondiale Jiangsu,Guprofessional pcb separator/pcb depanelizer elettronica attrezzature macchine.La società dispone di attrezzature di produzione e di lavorazione avanzate e di un team di sviluppo e produzione espertoLa metà di essi ha più di 10 anni di esperienza nel settore dell'attrezzatura elettronica.
A partire dal 2004 il leader dell'azienda ha investito per sviluppare e fabbricare il separatore PCB e la macchina PCB depaneling.sicurezza d'uso e innovazione dei prodottiFinora abbiamo prodotto molti prodotti di alta qualità, prestazioni stabili, costi elevati.e quindi aumentare la competitività dei nostri clienti sul mercatoFino ad ora abbiamo progettato diversi tipi di separatori di PCB separatori di PCB e macchina di separazione di PCB con manuale, a motore, pneumatico, foratura di formica, router di taglio di fresatura.Grazie alla buona qualità e al prezzo ragionevole i nostri clienti sono in tutto il mondo.Fino ad ora YuSH sono diventati uno dei più grandi separatori PCB base di produzione in Cina.
