Casa. > prodotti > Macchina di pulizia del PWB > Macchina di pulizia PCBA online ad alta efficienza e rispettosa dell'ambiente basata sull'acqua YSL-600-500

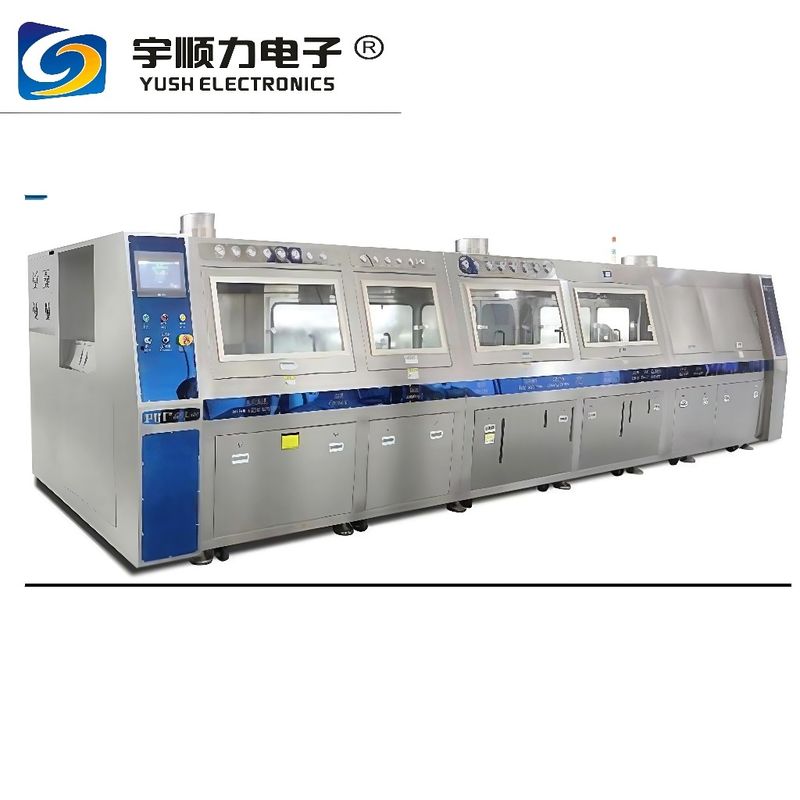

Macchina di pulizia PCBA online ad alta efficienza e rispettosa dell'ambiente basata sull'acqua YSL-600-500

Dettagli del prodotto

Luogo di origine: Jiangsu

Marca: YUSH

Certificazione: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numero di modello: YSL-600-500

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: USD 50800~62800

Imballaggi particolari: custodia in legno pilastro

Tempi di consegna: Da 3 giorni a 7 giorni

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione: 100 serie/mese

Ottieni il miglior prezzo
Evidenziare:
Dimensione dell'area di pulizia:
La lunghezza totale delle tre sezioni di pulizia è di 1140 mm
Dimensioni di apparenza dell'apparecchiatura::
5000MM*1960MM*1840MM
Flusso di processo::
per la sezione della scheda, separazione del vapore acqueo,Prepulizia - pulizia - pulizia 1-2 - isol
Altezza della superficie di trasporto:
950±50 mm (adeguato)
Peso:
circa 1800KG
requisiti di approvvigionamento:
AC380/3P/50H;Potenza totale: 102Kw/160A Potenza nominale: 55Kw/85A
Dimensione dell'area di pulizia:
La lunghezza totale delle tre sezioni di pulizia è di 1140 mm
Dimensioni di apparenza dell'apparecchiatura::
5000MM*1960MM*1840MM
Flusso di processo::
per la sezione della scheda, separazione del vapore acqueo,Prepulizia - pulizia - pulizia 1-2 - isol
Altezza della superficie di trasporto:
950±50 mm (adeguato)
Peso:
circa 1800KG
requisiti di approvvigionamento:
AC380/3P/50H;Potenza totale: 102Kw/160A Potenza nominale: 55Kw/85A
Macchina di pulizia PCBA online ad alta efficienza e rispettosa dell'ambiente basata sull'acqua YSL-600-500

Macchina di pulizia PCBA online ad alta efficienza e rispettosa dell'ambiente basata sull'acqua YSL-600-500

Equipaggiamento Principale

Macchina di pulizia PCBA online ad alta efficienza e rispettosa dell'ambiente basata sull'acqua YSL-600-500 0

Caratteristica

1. Modalità di pulizia completamente automatica: il PCBA si muove in parallelo su una fascia di maglia con una larghezza di W600mm.
alta pressione e in direzioni uguali attraverso i bracci di spruzzatura.
L'intero processo di pulizia automatica, risciacquo (apertura del ciclo) e asciugatura;
2Visualizzazione completa del processo: finestra di visualizzazione in vetro temperato, che rende chiaro il processo di pulizia a colpo d'occhio.
3. disegno scientifico dell'ugello (brevetto): adotta una distribuzione progressivamente crescente su entrambi i lati - pulizia accurata, e il braccio e l'ugello di spruzzo sono
Distaccabile.
4. pressione regolabile dell'ugello visivo: risolve il problema della collisione e dello spruzzo di pezzi di piccole dimensioni sotto spruzzo ad alta pressione
condizioni durante la pulizia.
5La finestra di osservazione e l'ingresso sono dotati di protezione fotoelettrica per evitare che la soluzione di pulizia schizzi fuori e la piastra cadere.
La rilevazione ne garantisce la sicurezza.
6. sistema di pulizia completo: il serbatoio di diluizione standard e il serbatoio di risciacquo a spruzzo sono entrambi dotati di sistemi di riscaldamento che migliorano la pulizia
ridurre il tempo di pulizia e essere compatibili
Eseguire il lavaggio con acqua o la pulizia chimica per SMT; pulire accuratamente ed efficacemente i contaminanti organici e inorganici come la resina e la pasta di saldatura
rimanendo sulla superficie del PCBA di THT.
7Il sistema di filtrazione integrato per la pulizia e il recupero ha la funzione di compensare la concentrazione della soluzione di pulizia.
viene condensato e recuperato per il riciclo, riducendo la quantità di solvente utilizzato.
8Materiale del corpo: tutto il corpo è in acciaio inossidabile, resistente a acidi, alcalini e altre soluzioni di pulizia.
9. Equipaggiare un alimentatore di riserva UPS per la protezione. In caso di guasto solido, deve avere un pulsante di arresto di emergenza e la funzione di protezione dalle perdite.
10- Bassi costi operativi: Bassi costi di investimento di attrezzature, servizi localizzati, team e abbondante fornitura di ricambi
YSL-600-500 Impostare la configurazione dei parametri:
Area di pulizia: il serbatoio di stoccaggio per la pulizia è utilizzato per recuperare e immagazzinare la soluzione di pulizia e per effettuare filtrazione, riscaldamento e monitoraggio in tre fasi, nonché
come monitoraggio del livello del liquido nella soluzione detergente.
Pompa d'acqua di prepulizia: 1,1 kW (1 unità), pompa d'acqua di pulizia: 5,5 kW (2 unità);
Volume del serbatoio di stoccaggio: ≤ 270L (1 unità)
Dispositivo di filtrazione: elementi filtranti prepuliti 0,45UM ((5 pezzi), pulizia 1 e pulizia 2 ogni elemento filtrante 0,45UM ((5 pezzi), schermi filtranti in acciaio inossidabile
1.5 mm (3 pezzi); Potenza di riscaldamento: 18 kW (2 pezzi), temperatura di riscaldamento: temperatura ambiente -100°C (regolabile);
Protezione del livello del liquido: basso livello, medio livello, stop level, over-limit level.
Pressione di irrigazione: 0,1-0,7Mpa (regolabile)
Zona di risciacquo: il serbatoio di risciacquo viene utilizzato per recuperare l'acqua immagazzinata, e l'acqua di risciacquo viene sottoposta a filtrazione da sovraccarico + spruzzo finale a circuito aperto,
riscaldamento e monitoraggio, nonché monitoraggio del livello del liquido.
Pompa d'acqua per il risciacquo preliminare: 1,1 kW (1 unità), pompa d'acqua per il risciacquo 1:3 kW (1 unità), pompa d'acqua per il risciacquo 2:1.1KW (1 unità);
Volume del serbatoio di acqua di prelavaggio: ≤ 27L (1 unità) Capacità del serbatoio di acqua di lavaggio 1: ≤ 72L (1 unità); Volume del serbatoio di acqua di spruzzo finale: ≤
55L (1 unità);
Potenza di riscaldamento del serbatoio dell'acqua prelavato: 9KW (1 pezzo); Potenza di riscaldamento del serbatoio dell'acqua di risciacquo 1: 18KW (2 pezzi); Risciacquo 2. Potenza di riscaldamento del serbatoio dell'acqua di spruzzo finale:
9KW (1 pezzo) Temperatura di riscaldamento: temperatura ambiente -45°C (regolabile)
Dispositivo di filtrazione: filtrazione a sovrafflusso, schermo filtro in acciaio inossidabile da 0,5 mm (1 pezzo);
Protezione del livello del liquido: basso livello, medio livello, stop level, over-limit level.
Pre-lavaggio, lavaggio 1, lavaggio 2 pressione di spruzzo: 0,1-0,6Mpa (regolabile), spruzzo finale: pressione di spruzzo: 0,1-0,3Mpa (regolabile)
Zona di asciugatura: la sezione di asciugatura è utilizzata per asciugare a fondo i prodotti e per effettuare la circolazione dell'aria calda + riscaldamento e controllo della temperatura dell'aria.
Ventilatore di aria calda: 1,5 kW (1 pezzo), tubo di riscaldamento a pinne: 15 kW (6 pezzi di 2500 W), temperatura di riscaldamento: temperatura ambiente -95°C (regolabile);
Dispositivo di circolazione della cinghia a maglia: il dispositivo di circolazione è composto da un motore di riduzione, da una cinghia a maglia in acciaio inossidabile, da un convertitore di frequenza, ecc. Il motore azionerà il
la cintura a maglia per funzionare senza intoppi.
Potenza del motore: 90W (1 set), convertitore di frequenza: 200W ((1 unità), codificatore 1 unità;
Parametri delle apparecchiature
Contenuto
Parametri
Dimensione dell'area di pulizia

La lunghezza totale delle tre sezioni di pulizia è di 1140 mm
Dimensioni di apparenza dell'apparecchiatura:
5000MM*1960MM*1840MM
Flusso di processo:
Nella sezione del cartone, separazione del vapore acqueo, pre-pulizia - pulito pulito 1-2 - isolamento chimici -
camera di drenaggio - sciacquare - sciacquare - sciacquare 12 - la spruzzatura finale - taglio vento 1 - taglio vento 2 - asciugatura -
l'asciugatura della piastra 2 paragrafi
Calcolo della capacità
Velocità della cinghia: regolabile da 0,1 a 1,5 metri al minuto.
velocità di lavoro a 0,4-0,5 metri al minuto.
Riferimento: per le piastre di 450 mmX100 mm, l'intervallo di posizionamento delle piastre è di 5 mm e il
la velocità è di 0,5 metri al minuto
Prodotto: circa 13 metri quadrati all'ora; metodo di calcolo: larghezza totale/velocità della cinghia a maglie
Esempio: piastra 150*200 mm, potenza oraria: circa 450 PCS/h. Questa potenza è di riferimento
Solo e in base alle condizioni reali: metodo di calcolo: metri quadrati totali/un solo metro quadrato
Altezza della superficie di trasporto
950±50 mm (adeguato)
Direzione di entrata e uscita:
Sinistra dentro, destra fuori (vista dal finestrino anteriore dell'unità)
Volume di scarico (volume di estrazione dell'aria):
circa 36 M3/Min".Diametro dell'uscita di scarico: 250 mm, tre davanti, centro e posteriore
Peso:
circa 1800KG
Requisiti di alimentazione
AC380/3P/50H".Potenza totale: 102Kw/160A Potenza nominale di funzionamento: 55Kw/85A

Operazione di pulizia

Macchina di pulizia PCBA online ad alta efficienza e rispettosa dell'ambiente basata sull'acqua YSL-600-500 1
