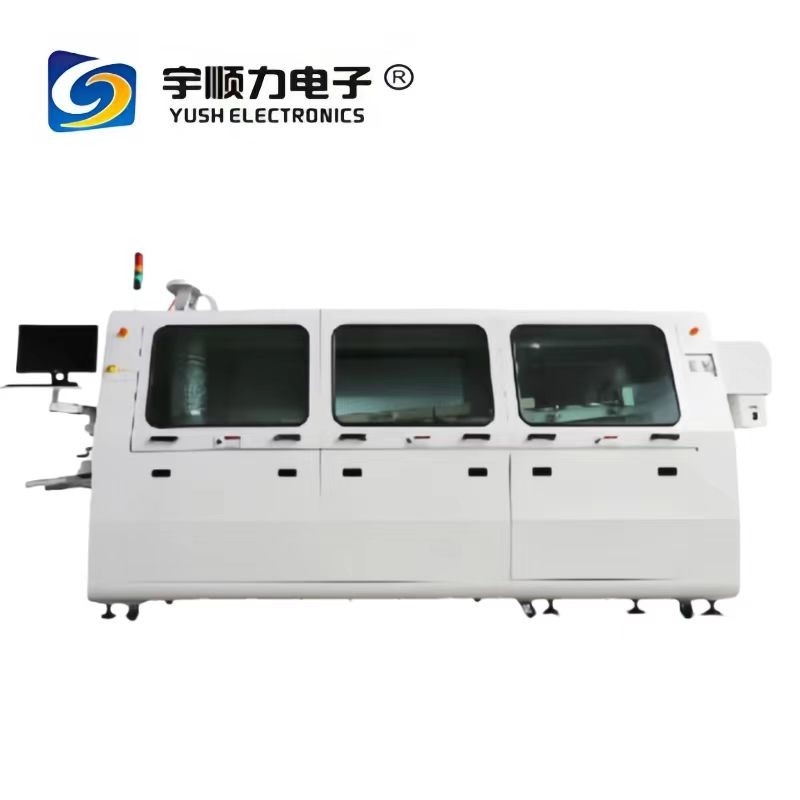

Macchina per saldatura a onde
, Smt Production Wave Soldering Machine (macchina di saldatura a onde)
Dimensione: |
3600*1400*1750 mm |
Peso: |
Circa:1100 kg |
Sistemi di controllo: |
PC con Windows 7+PLC |
Inizia l'alimentazione: |
6-8 KW |
Direzione: |
Da sinistra a destra, da fronte a sinistra |
Velocità del trasportatore: |
300-2000mm |
Metodo di regolazione della velocità del trasportatore: |
Motore (Panasonic) |
Angolo del trasportatore: |
4-7° |
Altezza dei componenti PCB%22Sopra 120 mm in basso: |
15 mm |
Fornitore di energia: |
3ph,AC380V/220V 50HZ |
Capacità della saldatrice: |
280 kg |
INTRODUZIONE
1. risparmio energetico, applicazione senza piombo, soddisfa i requisiti di protezione ambientale e progettato per un uso facile
2Sistema di alimentazione automatico, controllo inverter, funzione di carico automatico della scheda.
3. spruzzatore di flusso con ugello di spruzzatura giapponese trasversale e azionato da un motore passo a passo, la gamma di spruzzatura è selettiva, controllata da PLC,
accurate e affidabili.
4. Disegno del cassetto del contenitore di recupero del flusso, facile da pulire.
5. trasportatore dotato di 3 viti regolabili in larghezza, la trasmissione del trasportatore è più stabile, nessun rischio di caduta del PCB.
6. dita di saldatura in titanio, doppia scanalatura in V altamente rinforzata e resistente all'intona
7. Pre riscaldatori ad aria calda controllati a circuito chiuso PID, il sistema di pre riscaldamento utilizza tre controlli di temperatura indipendenti in modo da garantire
l'eccellente conservazione del calore, l'uniformità della temperatura, la precisione della temperatura in ±2oC.
8. progettazione modulare del passaggio di pre-riscaldamento, protezione ambientale e sicurezza, conveniente per la pulizia.
9Il motore di saldatura adotta un motore di conversione ad alta frequenza importato con controllo indipendente, prestazioni stabili.
8. il materiale dell'inpeller della saldatura è ferro fuso, mai corrosivo, saldatura con giacca di ossidazione, scorie di saldatura ridotte
11- Funzione di avvio del timer per la saldatura, saldatura fusa entro 90 minuti.
12- Dotato di detergente automatico per le dita.
13Con la funzione di memoria della scatola nera, la macchina può sempre memorizzare i dati SPC, migliorare l'efficienza del lavoro.
14Un sistema di monitoraggio e allarme intelligente garantisce prestazioni stabili e la sicurezza degli operatori.
|
Specificità generale
|
Dimensione: 3600*1400*1750 mm |
| Peso:circa:1100 kg |
| Potenza di avvio: approssimativamente 19 kW |
| Potenza di funzionamento normale :6-8 KW |
| Fornitore di alimentazione 3ph,AC380V/220V 50HZ |
| Sistemi di controllo:PC con finestra 7+PLC |
| Contatore di PCB |
|
Sistemi di trasporto
|
Direzione: da sinistra a destra"Front Fix" a L) |
| Titanio Legatura a forma di V Fingere |
| Buffer di caricamento per PCB di 300 mm all'entrata |
| Metodo di regolazione della velocità del trasportatore:Motore (Panasonic) |
| Velocità del trasportatore: 300-2000 mm |
| Angolo del trasportatore:4-7° |
| Altezza del componente del PCB120 mm di fondo: 15 mm |
| |
Motore a passo a scatto Spruzzo |
| Fuscoli 7-UP ST-8 |
| La capacità di Flusso è 60,5/litro |
| Alimentazione automatica a flusso (opzione) |
|
|
| Flusso di spay Sistemi |
Pressione di aria scarsa: 3-5 bar |
| Struttura modulare perfacile manutenzione |
|
Sistema di riscaldamento
|
Zone di riscaldamento Le 3 zone inferiori, |
| La lunghezza delle zone di riscaldamento:1450 mm |
| Metodo di riscaldamento:Forze calde aria |
| Modularizzazione facile delle zone di riscaldamentoa manutenzione |
|
Pottarello di saldatura
|
Capacità della saldatrice 82 kg. |
| Due onde. Ondata di turbolenza e Lambda 2nOndata |
| Materiale :legatura di titanio (opzione: ghisa) smalto) |
| Pulire i sistemi Finger. |
|
|
Parti di ricambio :
| - No, no, no. |
Nomina delle parti di ricambio |
Marchio |
Origine |
| 1 |
Visualizzazione |
Acer |
Cina |
| 2 |
Computer |
Calcolatore industriale |
Cina |
| 3 |
PLC |
Siemens |
Germania |
| 4 |
Modulo di controllo della temperatura |
Siemens |
Germania |
| 5 |
Motore di trasporto da 90 W |
Panasonic |
Giappone |
| 6 |
L'onda della saldatura motore |
ZIK |
Cina |
| 7 |
Cori di precalore |
Taizhan |
Cina |
| 8 |
Scaldaie a saldatura tubo |
Taizhan |
Cina |
| 9 |
Principale Scambio |
Mitsubishi |
Giappone |
| 10 |
Contattore e moneta limitatore |
OMRON |
Giappone |
| 11 |
Relai intermedio |
OMRON |
Giappone |
| 12 |
Tenitore di fusibile e fusibile tubo |
OMRON |
Giappone |
| 13 |
Controller di programmazione |
CARLO GAVAZZI |
Svizzera |
| 14 |
Convertitore di frequenza |
Delta |
Taiwan |
| 15 |
Tasto di accensione e indicator luce |
Izumi. |
Giappone |
| 16 |
Detettore di temperatura |
Nihon Dennetu |
Giappone |
| 17 |
SSR |
CARLO GAVAZZI |
Svizzera |
| 18 |
Sensore fotoelettrico |
SICOLO |
Giappone |
| 19 |
Fabbricazione a partire da: |
SMC |
Giappone |
| 20 |
Flusso spruzzatore |
7-UP |
Taiwan |
| 21 |
Leghe di titanio brevettate artigli |
- Giaguaro. |
Cina |
| 22 |
Interruttore aereo/principale |
CHNT |
Cina |
| 23 |
Contattore CA |
CHNT |
Cina |
| 24 |
Buttone Scambio |
Schneider |
Francia |
