Macchine di caricamento automatico a vuoto e riviste per PCB in linea

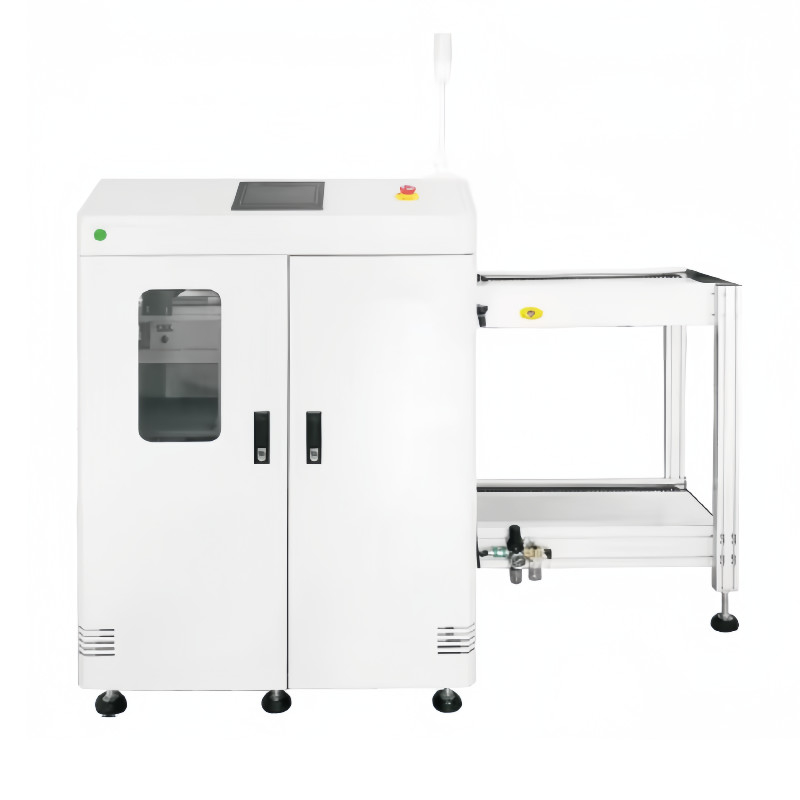

Inline Automatic PCB Vacuum and Magazine Loader Machine SMT Loader SMT Equipment For SMT Production Line La macchina è stata progettata per essere utilizzata da tutti i produttori.

VACUUM & MAGAZINELoader

Caratteristiche

• Special aluminum alloy institutions, understand more clearly the state of MAGAZINE operation.
• Il design della struttura della piattaforma di sollevamento con casting integrale stabile ha migliorato la stabilità dell'attrezzatura.
• Il circuito elettrico multifunzionale e la progettazione del programma, prestazioni stabili, assicurano il liscio del PCB della piastra di alimentazione.
• The upper part of the bin has 4 kinds of PITCH selection, which can set the step distance of the feeding plate PCB. La parte superiore del bin ha 4 tipi di selezione del PITCH, che può impostare la distanza di passo del PCB della piastra di alimentazione.
• The LED tricolor working indicator is controlled by 7 inch color human-machine interface. Il tricolore LED è controllato da un'interfaccia uomo-macchina a 7 pollici.
• Un meccanismo di posizionamento universale è adottato per il posizionamento del nozzle di aspirazione e i bit di assorbimento possono essere regolati in base alle caratteristiche della scheda PCB.
• The board part of the board on the suction plate has the function of lifting and lifting. La parte del board sulla piastra di aspirazione ha la funzione di sollevare e sollevare.
• The material box is transmitted by the plastic strip of the flat plate Adjustable push plate speed control. La scatola del materiale è trasmessa dalla striscia di plastica della piastra piatta.
• Il posizionamento a tre punti, il clamping pneumatico superiore e inferiore, assicurano che la posizione della scatola sia accurata.
• The push plate protection system assicura che il PCBboard non sarà danneggiato e la perdita di processo sarà ridotta.
• L'interfaccia di comunicazione SMEMA standard può essere collegata ad altri dispositivi di automazione.

• Parametri tecnici
  Descrizione	This unit is used for automatic loading operation of double-sided boards and transceiver board Questa unità è utilizzata per l'operazione di caricamento automatico di schede a doppio lato e schede trasmettitori
  No.of della rivista	Upper Conveyor: 1 magazine below conveyor: 2 magazine
  Indice di passo	10.20.30.40 mm o specificare
  PCB massimi capacità	400 pcs (PCB di 0,6 mm di spessore)
  Tempo di ciclo	Approx. 12seconds or specify
  Powersupply	AC1P110V/220V
  Potenza	Max 300VA
  Pressione dell'aria	4-6 bar, 30 litri/min max
  Altezza di trasporto	900 ± 20 mm ((O su misura)
  Direzione del trasporto	Da sinistra a destra o da destra a sinistra

•

Welcome more people to discuss with us about SMT technologies and solutions, please Contattaci per ulteriori informazioni
