Evidenziare:
macchina depaneling del PWB
, Macchina per il taglio laser UV
, Macchina di depanelaggio laser ad alta precisione

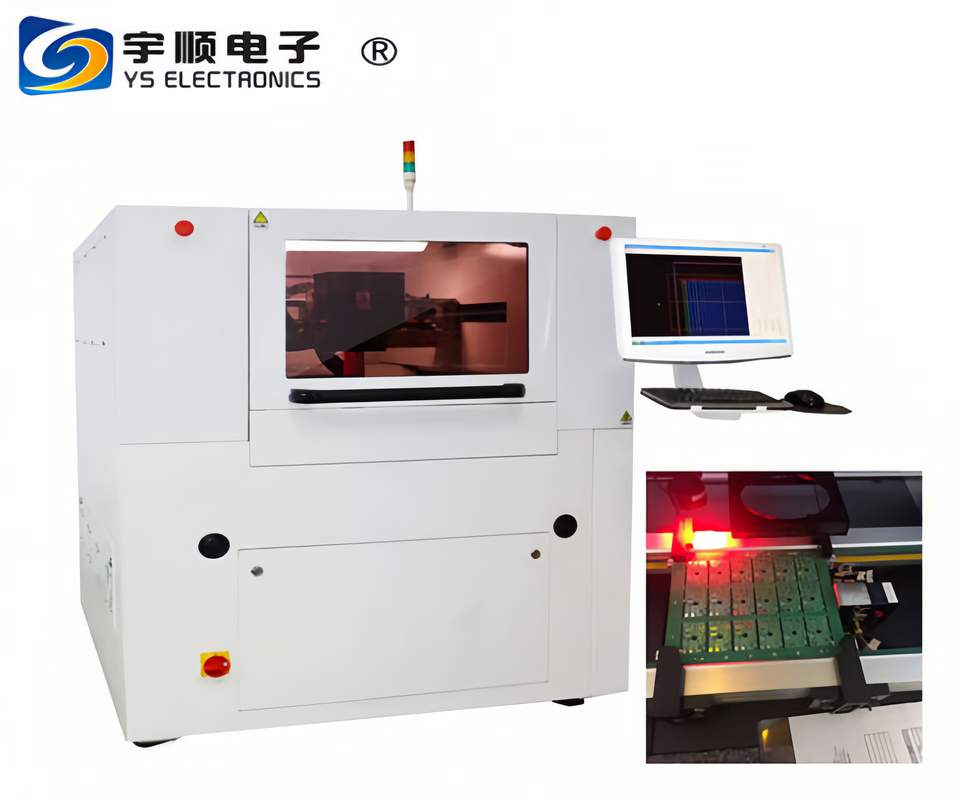

Alta precisione UV Laser Cutting Laser Pcb Depaneling Machine
Macchina per la rimozione dei pannelli laser per PCB
YSV-7A Caratteristica del prodotto
Dopo il taglio i bordi sono puliti e lisci;
Non produrre frusciole, non ci saranno residui di polvere / particelle;
Alta precisione, specialmente per il taglio a piccolo arco e altri tagli fini;
Ridurre efficacemente il tasso di fallimento dello stampaggio
Un pezzo di lavoro composito con una varietà di materiali e una combinazione di spessori diversi può essere tagliato una volta
La testa laser può regolare automaticamente l'altezza, facile da maneggiare FPC montato su superficie a doppio lato.
Con l'interfaccia Perfect CAM, supporta il formato principale dei file di perforazione e fresatura;
L'interfaccia uomo-macchina è amichevole; il percorso ottico è sigillato e ha anche un'integrazione stabile e affidabile di struttura compatta; con sistema di controllo elettronico modulare, è facile da mantenere.
utilizzato nella processione della tavola combinata morbida e dura (PCBA RF), compresa la tavola combinata morbida FPC, la tavola combinata morbida e dura,che migliorano notevolmente l'adattabilità dell'attrezzatura e abbassano il prezzo.
Può essere integrato con la linea di produzione: struttura del portiere e progettazione ottica di volo, facile acc
La linea di produzione, secondo le esigenze di produzione, è dotata di
Il sistema INLINE per ottenere la piena automazione della produzione, un notevole i
n aumento dell'efficienza produttiva, è progettato per la lavorazione di FPC e PCB attrezzature su misura.
Applicazione della macchina di taglio laser UV per PCB
• utilizzato per il taglio di una varietà di materiali di circuiti flessibili e pellicole di copertura, carbonizzazione pulita e libera; taglio di materiali rigidi con alta qualità, alta velocità, spessore fino a 1 mm (0,04 ").
• Poiché la luce ultravioletta si decompone e si vaporizza piuttosto che sciogliersi, dopo la lavorazione non rimangono quasi più sbavature.
• L'effetto termico è ridotto, senza stratificazione, ma dopo il taglio, il taglio
• L'effetto termico è piccolo, senza stratificazione, ma dopo il taglio, il bordo di taglio è preciso e liscio, e la parete laterale è ripida.
di materiali di substrato, quali silicio, ceramica, vetro, ecc.;
• diverse pellicole funzionali di formazione per incisione di precisione.
• Taglio efficiente e veloce di FPC/PCB, perforazione e copertura della finestra, taglio di chip di identificazione delle impronte digitali, sotto-tabella della scheda di memoria TF, mobile
applicazioni di taglio di moduli di telecamere telefoniche
| Specifiche di base e parametri tecnici |
| Specifica/modello |
YSV-7A |
| Testa laser |
SP (USA) |
| tipo laser |
UV |
| lunghezza d'onda del laser |
Laser UV a onde luminose da 355 nm |
| Potenza massima |
10W /15w/17W |
| Frequenza di ripetizione |
1-250 kHz |
| Precisione della posizione del tavolo da lavoro |
± 0,003 mm |
| Precisione di ripetizione del tavolo di lavoro |
± 0,002 mm |
| Intervallo di raggiungimento della tabella |
500 mm*500 mm |
| Precisione della posizione del CCD |
0.005 mm |
| Intervallo di lavoro massimo |
460mm*460mm (la superficie più ampia 620*620mm può essere personalizzata) |
| Dimensione del punto del raggio |
0.015 mm ± 0,003 mm |
| Dimensione ((L*W*H) |
1300 mmX1150 mmX1455 mm |
| Peso ((kg) |
1500 kg |
Nessun contatto non produrrà alcuna sollecitazione meccanica e deformazione.
Velocità della piattaforma motore lineare, alta precisione, bassa usura, facilemanutenzione, bassi costi di manutenzione.
Caratteristica della macchina:
Taglio efficiente e veloce di FPC/PCB, perforazione e copertura della finestra, taglio di chip di identificazione delle impronte digitali, sottobordo della scheda di memoria TF, applicazioni di taglio del modulo della fotocamera del telefono cellulare.
Blocco, delimitazione, specificazione del blocco o selezione dell'area di taglio e forma direttamente, bordo di taglio pulito arrotondato, liscio senza frana, senza colla di trabocco.I prodotti possono essere disposti in una matrice per il taglio automatico a posizionamento multiplo, specialmente per i modelli sottili, difficili e complessi come l'aspetto del taglio. posizionamento automatico CCD ad alta precisione, messa a fuoco, in modo che il posizionamento sia rapido e preciso, risparmio di tempo,elevata efficienzaConsegna veloce.
Laser ad alte prestazioni: l'uso di laser UV a stato solido di marca internazionale, con una buona qualità del fascio, punto di messa a fuoco è piccolo, distribuzione uniforme della potenza, effetto termico è piccolo,larghezza della fessura è piccolaLa qualità del taglio è la garanzia perfetta della qualità del taglio.
Veloce ed elevata precisione: galvanometro ad alta precisione e a bassa deriva con combinazione di piattaforme di sistemi di motori lineari senza nucleo veloci, taglio veloce mantenendo l'alta precisione dell'ordine dei microni.
posizionamento completamente automatico: utilizzo di posizionamento automatico CCD ad alta precisione, di alta precisione, senza intervento umano, semplice funzionamento, per ottenere lo stesso tipo di modalità con un solo clic,migliorare notevolmente l'efficienza della produzione.
Sistema di trattamento dei gas di scarico: il sistema di aspirazione può tagliare tutti i gas di scarico da eliminare, per evitare danni all'operatore e all'inquinamento ambientale.
Alto grado di automazione: correzione automatica del galvanometro, messa a fuoco automatica, automazione completa,l'uso del sensore di spostamento laser regola automaticamente la messa a fuoco all'altezza del tavolo per ottenere un allineamento rapido, risparmio di tempo e tranquillità.
Software facile da imparare: ricerca e sviluppo indipendenti basati sul software di controllo del sistema Windows, facile da usare l'interfaccia cinese, amichevole e bella, potente e diversificata,facile da usare.
Caratteristiche:
️Classe di precisione: livello "000", piattezza 2um
️Resistenza alla compressione: 245 ~ 254 N / mm2
️Modulo di elasticità: 1,27 ~ 1,47 N / mm2, superiore a quello della ghisa
️Coefficiente di espansione lineare: 4.61×10-6 /°C
️Coefficiente di ammortizzazione interno: 15 volte superiore a quello dell'acciaio, buona rigidità, può colpire,
️Coefficiente di ammortizzazione interno: 15 volte superiore a quello dell'acciaio, buona rigidità, può colpire,
assorbimento degli urti.
️Resistenza alla riva: HS70 superiore, buona resistenza all'usura, da 5 a 10 volte superiore a
ferro fuso a 10 volte superiore a quello della ghisa
Diagramma dell'effetto di taglio laser UV FPC
Effetto di taglio al microscopio
