1070nm Laser Stencil Cutting Machine
, Macchina di taglio laser ad alta precisione
, Macchina di taglio per stencil laser SMT

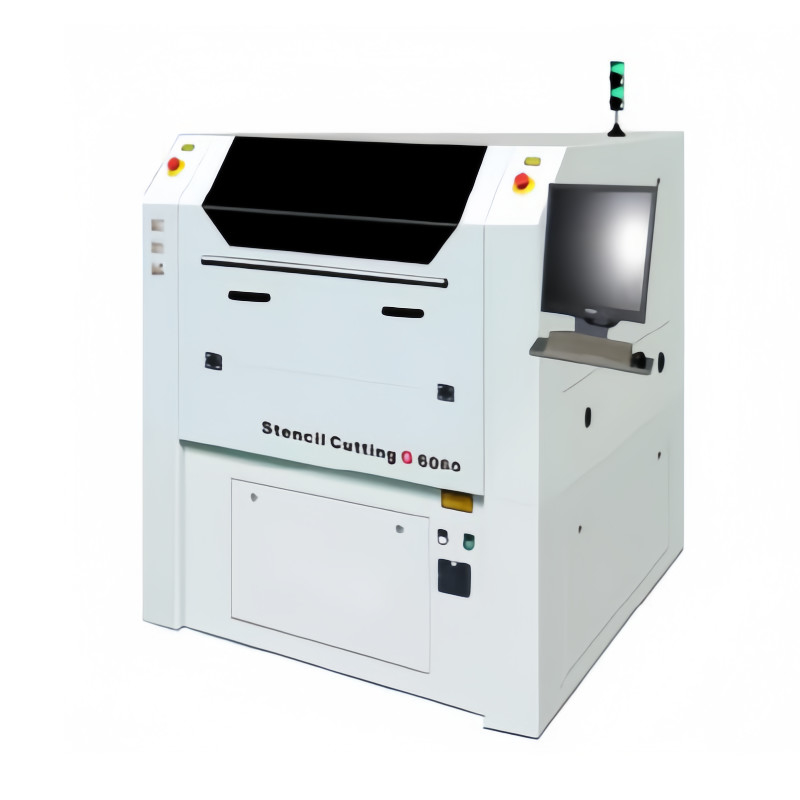

1070nm Alta precisione SMT Laser Stencil Cutting Machine
Competitività
1.Innovare costantemente e avanzare con i tempi per garantire che le prestazioni delle nostre macchine siano ai massimi livelli del settore;
2.progettazione di funzionamento user-friendly, funzionamento semplice e conveniente, e bassi requisiti per gli operatori;
3.Il team professionale ha svolto la ricerca per molti anni, con un funzionamento stabile e affidabile e un'elevata compatibilità software.
4.Il prezzo è aperto e trasparente, e le prestazioni sono elevate.
Introduzione all'azienda
YUSH Electronic Technology Co., Ltd.è una società specializzata nella produzione di macchine di taglio laser ad alta precisione, abbiamo un eccellente team tecnico,che ha molti anni di esperienza nell'applicazione laser. Il nostro software è sviluppato da soli, per garantire che possiamo fornire prodotti e servizi di livello mondiale!!I principali modelli di macchine rappresentative sono: la macchina di taglio per modello laser SMT, la macchina di taglio per modello di portiere, le attrezzature laser LDS.Avanzare con i tempi e innovare attivamente.La richiesta del cliente è sempre la prima,innovare costantemente per adattarsi al mercato,assicurarsi che ogni cliente che ci sceglie gode sempre di servizi di applicazione laser di livello mondiale.La nostra attrezzatura ha un' ampia gamma di lavorazione e produzione..Può tagliare ad alta precisione per acciaio inossidabile, lamiere di acciaio al silicio, lamiere di acciaio al silicio, leghe di titanio, rame, alluminio, ceramiche, ecc.Garantire ai nostri clienti una forte resilienza e competitività sul mercato per lungo tempo.
Potere di taglio ad alta precisione per acciaio inossidabile, acciaio al carbonio, lamiera galvanizzata, lamiere di acciaio al silicio, lamiere di acciaio al silicio, leghe di titanio, rame, ottone, alluminio, ceramica, ecc.
SMT Macchi di taglio laser per stencilANE: Specifiche e parametri.
|
Modello
|
YS-G7080
|
|
Potenza del laser a fibra IPG
|
200w
|
|
Velocità di taglio
|
15000-30000 pastiglie/ora
|
|
Zona di taglio
|
700*800 mm
|
|
Spessore di taglio
|
200w≤1 mm
|
|
Precisione di taglio
|
± 0,005 mm
|
|
Ripetibilità
|
± 0,002 mm
|
|
Software operativo
|
HK Studio
|
|
Formato dei dati
|
DXF/PLT/CNC/LMD ect.
|
|
Dimensione della macchina
|
1480*1840*1500 mm
|
|
Peso della macchina
|
2600 kg
|
|
Potenza di ingresso
|
AC220V/3KW
|
|
Gas ausiliario
|
Ossigeno/aria compressa
|
|
Pressione del gas
|
Ossigeno 1,0 MPa/aria compressa 1,6 Mpa
|
|
Temperatura
|
22±2°C
|
|
Umidità
|
< 60%
|
|
Lunghezza d'onda laser
|
1070 nm
|
|
Qualità del raggio
|
M2<1.1
|
|
Accelerazione di taglio
|
2G
|
Nota:La potenza laser del modello di cui sopra può essere ordinata in base alle esigenze del cliente.
Accessori della macchina:
1)Ventilatore di scarico - 750 W
3) Stabilizzatore - 5KVA - 200 V
Il punto di fascio laser standard è di 0,03 mm,e il taglio di apertura minima è di 0,03 mm.
Fabbricazione automatica a servo - SI
La durata del laser a fibra IPG è superiore a 100000 ore.
Taglio di maglie di acciaio SMT
Taglio con stencil SMT convenzionale, basato su alta precisione, alta velocità di taglio e
alta stabilità, la serie G6060 può raggiungere 15000 fori all'ora sotto la premessa
di garantire la qualità del taglio.
Taglio SMT IC
La parte IC del taglio SMT convenzionale è ingrandita di 100 volte, il che
riflette le prestazioni dell'arco di taglio della macchina e della linea retta.
Marchio circolare
Il diagramma di effetto di taglio del punto circolare Mark dopo aver amplificato un centinaio
Il numero di volte riflette principalmente la capacità della macchina di colpire il punto Mark.
Tecnologia microporosa
La tecnologia del micro-buco è quella di perforare rapidamente 0,02 - 0,06 mm di buchi molto piccoli sul
La velocità di punzione può raggiungere i 80.000 fori all'ora (circa
50L'acido acetilsalicidico (acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico, acido salicidico).
l'industria della lavorazione degli schermi.
Taglio di precisione
Taglio di lamiere di acciaio ad alta precisione, spessore della lamiera di acciaio di 0,08 mm, larghezza della linea
come si può vedere nel disegno è di circa 0,1 mm, in uno spessore così sottile, il taglio
Il foro è stretto e la lamiera di acciaio non è deformata, riflettendo principalmente la macchina
Alta precisione e stabilità.
Taglio di precisione
Taglio di precisione di lamiere di acciaio di spessore pari a 0,1 mm, larghezza e spaziatura
Le strisce centrali sono di 0,05 mm, il che assicura anche che la deformazione termica
della rete intermedia è entro la gamma richiesta.
Taglio di precisione
Taglio rotondo ad alta precisione, la caratteristica principale di questo tipo di prodotto è che
ci sono molti fori a forma di arco, e l'anello esterno ha un cerchio di griglia a scala
per garantire la concentricità del cerchio e la precisione del taglio diagonale.
Taglio di lamiere di acciaio spesse
Il taglio in acciaio inossidabile con uno spessore di 2 mm può facilmente garantire la qualità del taglio
e precisione nel taglio di piastre spesse.
Taglio di lamiere di alluminio
La piastra di alluminio con un diametro di 130 mm e uno spessore di 1,3 mm viene lavorata.
La piastra di alluminio ha un'alta riflettività al laser e può elaborare alluminio da 1,3 mm
In questo caso, il prodotto è stato utilizzato per la fabbricazione di una lamina, il che riflette anche l'ampia applicabilità della macchina.
Effetto di taglio sotto un microscopio ad alta potenza
Effetto muro sotto un microscopio 300x
Effetto muro sotto un microscopio 1000x
◆Utilizza un motore lineare a nucleo di ferro e una doppia struttura del driver, una grande spinta, l'accelerazione massima può raggiungere i 2,0 G, garantendo un movimento preciso della macchina a alta velocità.
◆Laser a fibra IPG importato, potenza di uscita stabile, lunga durata di vita, senza manutenzione, lavorazione a fori liscia e garantire la stabilità del processo di lavorazione.
◆Utilizzando azionamenti importati dagli Stati Uniti, gli algoritmi di regolazione e sintonizzazione di fascia alta migliorano notevolmente le prestazioni di taglio e garantiscono la precisione di lavorazione
◆L'intera macchina utilizza marmo naturale come struttura di base, che è sicura e stabile.
◆ dotato di un sistema di circuito chiuso ad alta precisione per il feedback in tempo reale per ridurre gli errori di posizionamento ripetitivi.
◆ basso consumo energetico, il consumo di energia dell'intera macchina è di circa 2,5 kW/h.
