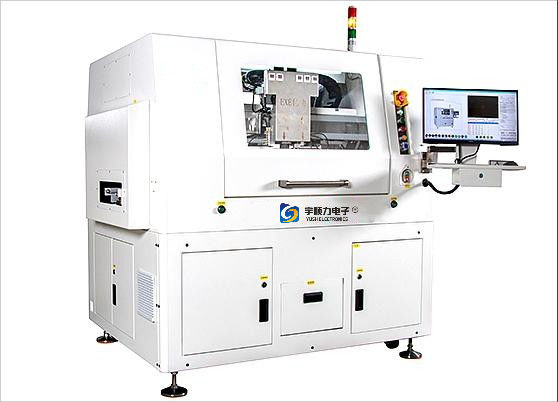

Macchina del router in linea del Pcb del doppio mandrino YSL-910LAT Consumo di energia 3.5kva

Uno.Parametri e specifiche di base:

1. Intervallo di lavoro della sottopiastra: 300 mm x 350 mm

2. Modalità di guida XYZ: servomotore CA

3. Numero di assi di movimento: 9 assi

4. Modalità di insegnamento del programma: input di insegnamento intuitivo per immagini ccd a colori

5. Interfaccia operativa: interfaccia operativa della finestra win7

6. Potenza del vuoto superiore: 5 CV, potenza del collettore di polvere inferiore: 3 CV (opzione 5 CV)

7. Mandrino di taglio sycotec (Germania): max80000 giri/min (cambio utensile automatico)

8. Velocità servo Xy ac: 0-1000 mm/sec;z velocità servo AC: 0-800 mm/sec

10. Precisione di ripetizione Xy: ±0,01 mm

11. Precisione di taglio: ± 0,02 mm

12. Precisione di calibrazione della telecamera CCD: ± 0,01 mm

13. Valore di sollecitazione della placca: 300uε sotto

14. Diametro utensile: 0,8-2,3 mm

15. Spessore di taglio del cartone: 0,2 mm-6,0 mm

16. Pressione meccanica ed elettrica del motore principale e della polvere: 220v 1φ e 3φ

17. Consumo di energia: 3,5 kva

18. Pistola ad eliminazione statica

19. Sistema di visione: fotocamera digitale ad alta risoluzione

20. Motore di azionamento: servomotore AC brushless

21. Braccio meccanico di presa e rilascio: bocchetta aspirante antistatica

22. Modalità di alimentazione: trasporto ferroviario

23. Modalità di scarico: trasporto a nastro o uscita da veicolo o trasporto su rotaia

24. Modalità di spostamento del carico: spostamento del carico di adsorbimento dell'ugello di aspirazione del vuoto

25. Direzione del flusso: sinistra → destra

26. Backup del programma: interfaccia USB

27. Modalità di controllo: controller speciale

28 Dimensioni dell'armadio di raccolta della polvere: 640 mm × 785 mm × 1760 mm (p × l × h)

29. Dimensioni della macchina: 2014mm×1230mm×1650mm (d×w×h)

30. Peso del motore principale + depolveratore: 1000 kg

Due.Introduzione alla configurazione del dispositivo

1. Doppia struttura del tavolo da lavoro

Adottare il doppio binario di scorrimento e il funzionamento a doppia piattaforma del cilindro.Può tagliare diversi tipi di prodotti contemporaneamente e ridurre notevolmente i tempi di attesa per il prelievo e il posizionamento dei piatti.Allo stesso tempo, può cambiare la doppia piattaforma in una grande piattaforma singola, aumentare le dimensioni di lavoro e migliorare notevolmente la flessibilità delle apparecchiature.

2. Sotto la struttura del mandrino del vuoto

a.YSL-910LAT lo splitter per taglierina in linea a doppio mandrino adotta un mandrino importato ad alta velocità per tagliare la tavola, riduce notevolmente lo stress di taglio, alta precisione, piccola inerzia, risposta rapida.

b. Il sistema di rilevamento della fresa, il monitoraggio in tempo reale dello stato della fresa, previene efficacemente il fenomeno di continuare a funzionare dopo il taglio.

cUn nuovo sistema di visione, una sorgente di luce anulare uniforme, con funzione di regolazione della luminosità, rende ogni tipo di punto di riconoscimento un migliore riconoscimento, adatto per placcatura in stagno, placcatura in rame, placcatura in oro, spruzzatura di stagno e vari tipi di PCB di colore diverso.L'intero sistema è dotato di funzione di compensazione visiva del contrappunto.

3. Struttura sotto vuoto

Design della guarnizione a imbuto, l'ingresso di aspirazione adotta un angolo di smusso di 45 gradi, riduce la polvere nel fenomeno del vortice interno.

4.Controllore speciale CNC

Il controller speciale CNC indipendente integra la parte di controllo, il controllo del ciclo ha una forte stabilità, alta precisione, trasmissione di risposta rapida e forte anti-interferenza

5.Collezionista
