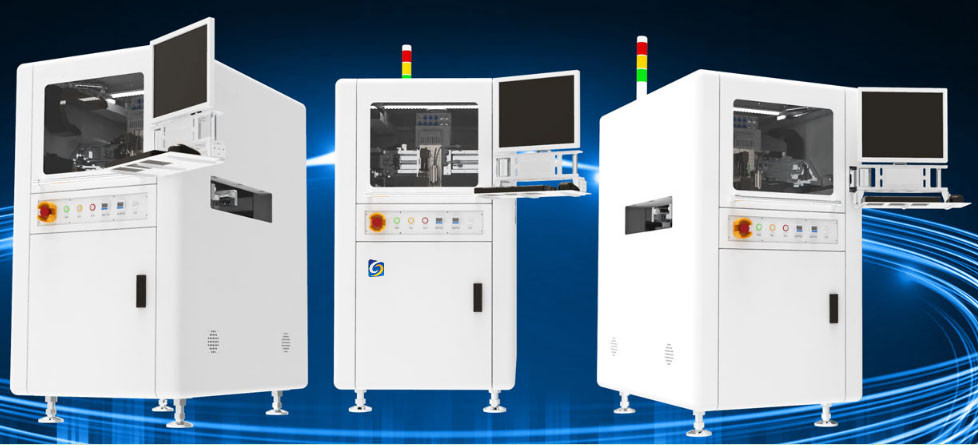

Sistema completamente automatizzato dell'erogatore del PWB del getto per il bordo molle di SMT FPC

Jet Dispenser System completamente automatizzata

Campo di applicazione:

1. SMT&PCB: Erogatore molle del bordo di FPC/Underfill/pacchetto componente…

2. Modulo: Vcm, CCM, motore di vibrazione, MEMS, BOT-RUBBER…

3. Imballaggio a semiconduttore: Riempimento del chip cima/del rivestimento/Glob livellati della cupola…

4. Automobile elettronica: Adesivo conduttivo termico componente di RTV reinforcement/ECU/sopportare incollatura del punto del grasso…

Caratteristica e vantaggio:

1. Asse alto del precisionX-Y-Z;
2. la maschera che corrisponde, wavelet di sostegno di algoritmo della visione per trasformare, contorna il riconoscimento, fermo di forma;
3. punto di sostegno, linea, cerchio (a forma di arco), ellisse, vite che riempie, riempimento di rettangolo ......
4. piattaforma ad alta velocità di movimento di stabilizzazione, operazione semplice, programmazione facile del software di controllo di C++platform;

5. La funzione di comunicazione può essere collegata con il sistema del cliente SFL, secondo l'erogazione selettiva di rivestimento dell'istruzione del sistema del cliente SFL;

Funzione personalizzabile

Secondo la funzione su ordinazione del requisito del cliente, accordo con il requisito differente di fabbricazione di industria

1. Opzioni dell'Assemblea: valvole una una pista, una doppia pista delle valvole, valvole del doubole una pista, doppia pista delle doppie valvole, sincronismo della doppia pista, asincronismo della doppia pista

2. Preriscaldi la parte anteriore del bordo del PWB e la parte posteriore, funzione di riscaldamento dell'area di lavoro, piattaforma di riscaldamento a tre fasi è facoltativa al massimo

3. Dispositivo del peso di opzioni dell'Assemblea, controllo intelligente e controllare il peso di colla

4. Quattro-componente di inclinazione bidirezionale del dispositivo che inclina dispositivo

5. Lettore di codici a barre

6. Precure UV

7. Sistema di comunicazione di SFL

Struttura interna

Strutture di sostegno di attività di LongMen

Le strutture di sostegno di attività di LongMen è saldata dal trattamento di tempera ad alta temperatura per assicurare normalmente per funzionare senza deformare, l'alta precisione di montaggio lavorata del surfacewith.

Fascio integrato della forma di allungamento

Il fascio integrato della forma di allungamento che si forma, la superficie di montaggio è finito dal centro di lavorazione di CNC, l'alta precisione di montaggio lavorata del surfacewith. Assicuri l'alte rigidità, stabilità e consistenza dell'attrezzatura, lo spostamento di limitazione del fascio per usare la base verme tipa di sostegno con progettazione della scanalatura della coda di rondine, di modo che ha un'alte applicabilità e convenienza.

Vantaggi di progettazione modulare

1. Facile da assemblare e mantenere

2. Funzione conveniente di espansione

3. I montaggi modulari sono standardizzati.

Modulo di funzione

Giunto di testa del segnale dell'attrezzatura ed interfaccia elettrica

Un dispositivo della pista (configurazione standard)

Spiegazione

Un dispositivo della pista: La pista una sta fissando la pista, unadjustable; La pista due è pista di attività, regolabile elettrico la larghezza, gamma regolabile: 60mm~475mm

Laser Altimetry (opzioni del sistema di visione (configurazione standard) dell'Assemblea)

Spiegazione

sistema 1.Vision: una macchina fotografica industriale di 300000 pixel; Riconoscimento di componente elettronico di sostegno che dispensa; punto nave del SEGNO di automazione; Può catturare il contorno per programmare; Potete configurare un'più alta macchina fotografica del pixel; il supporto prende la mosca, migliora la velocità del riconoscimento.
2.OPDX, tre colori accendono, migliorano l'affidabilità dell'identificazione negli ambienti differenti.

Cinghie rotonde piane delle cinghie (configurazione standard) (opzioni dell'Assemblea)

Spiegazione

Le cinghie piane della partita del nastro trasportatore o le cinghie rotonde, appena cinghia del cambiamento di bisogno, non hanno bisogno dei pezzi di ricambio extra (intorno alle cinghie è adatto a prodotti con spessore leggero e sottile).

Opzione-doppia pista dell'Assemblea decive

1.Track uno è la pista di fissaggio, unadjustable; La pista due è pista di attività, regolabile elettrico la larghezza; La pista tre è la pista di attività e fissazione della pista due, può essere regolabile elettrico con la pista due insieme; La pista quattro è pista di attività, regolabile elettrico la larghezza, gamma regolabile: 60mm~405mm.

2.Stopper e la cima del morsetto planten possono essere mossi con la pista di attività, sostituzione delle specifiche di prodotto senza rimozione manuale per regolare la larghezza.
il morsetto 3.segment planten, può applicabile a più specifiche di prodotto.

Dispositivo del Opzione-riscaldamento dell'Assemblea e dispositivo del peso di precisione

riscaldamento 1.Waiting, riscaldamento del lavoratore e riscaldamento del bordo dell'uscita, al massimo potete scegliere la fornace infornata tre-zona, la zona del riscaldamento della sottosezione può essere smontata e completata a volontà;
la larghezza 2.The del modulo di riscaldamento standard è 50mm, 70mm, 90mm, potete combinarlo liberamente, ogni modulo di riscaldamento può controllare l'indipendente della temperatura e controlla il ℃ della temperatura in±5.
il riscaldatore 3.Every usa la base verme tipa di sostegno con progettazione della scanalatura della coda di rondine, è può fare scorrere tutta la posizione che deve riscaldare.
devece del peso di precisione 4.the installare sul sistema di calibratura del glueamount, comunicazione della latta con software.
il controllo 5.Software il glueamount, fornisce il controllo a circuito chiuso, evita l'adeguamento manuale.
6.You può scegliere la precisione del dispositivo del peso: 0.1mg, 0.01mg.

Analizzatore del Opzione-codice a barre dell'Assemblea e dispositivo di precure

1, configurazione standard: sistema di visione. Opzioni dell'Assemblea: scanne del codice a barre, dispositivo di precure, laser Altimetry.
2, lettore di codici a barre ±15° angleadjustable.
3, sorgente luminosa che del dispositivo di Precure la larghezza standard è 10mm, lunghezza sono 80mm; La lunghezza della sorgente luminosa può essere regolato secondo i requisiti reali di uso;

Dispositivo di inclinazione Opzione-bidirezionale dell'Assemblea

Spiegazione

1, azionamento fare un passo motor+Harmonic, la valvola d'erogazione è girato girando il modulo, risolve la rigidità di rotazione della valvola e l'accuratezza d'erogazione tradizionali del problema.
2, rotazione angle±35°.
3, configurazione standard: sistema di visione; Opzioni dell'Assemblea: scanne del codice a barre, dispositivo di precure, laser Altimetry;

Inclinazione di Opzione-Due-modo dell'Assemblea

Opzione-quattro-componente dell'Assemblea che inclina dispositivo

Spiegazione

1, azionamento fare un passo motor+Harmonic, la valvola d'erogazione è girato girando il modulo, risolve la rigidità di rotazione della valvola e l'accuratezza d'erogazione tradizionali del problema.
2, un angolo di rotazione: 0°~90°, angolo di rotazione di B: 0°~45°.
3, configurazione standard: sistema di visione; Opzioni dell'Assemblea: scanne del codice a barre, dispositivo di precure, laser Altimetry;

Inclinazione di Opzione-Quattro-modo dell'Assemblea

Opzione-doppio sincronismo della valvola dell'Assemblea

1, la distanza minima delle valvole d'erogazione del wo è 45mm, il massimo è 105mm.
2, testa di micrometro dell'asse di Z possono correggere manualmente l'altezza della valvola principale in ±4mm, asse di Y possono correzione elettrica la posizione della valvola secondaria in ±6mm, asse di X possono correzione elettrica la larghezza della valvola secondaria in 30mm, manuale la larghezza della valvola secondaria in 30mm.
3, passano attraverso la pista completare due prodotti che dispensano, produttività notevolmente saranno aumentati.
4, passaggio regolano la valvola principale in asse di Z, regolano la valvola secondaria in X/Yaxle, risolvono il problema di precisione insufficiente di doppia operazione di valvola tradizionale.
5, configurazione standard: sistema di visione; Opzioni dell'Assemblea: scanne del codice a barre, dispositivo di precure, laser Altimetry;

Opzione-doppio asincronismo della valvola dell'Assemblea

1, è applicabile al quale prodotto ha bisogno della colla differente due, in primo luogo la valvola principale ha finito la colla A, quindi la valvola secondaria ha finito la colla B;
2, configurazione standard: sistema di visione; Opzioni dell'Assemblea: scanne del codice a barre, dispositivo di precure, laser Altimetry;

Doppio sollevamento, trasportatore del pallet e raccogliere l'attrezzatura del piatto.
