Evidenziare:
Macchina offline del router del PWB Depaneling
, macchina del router del PWB Depaneling di 6mm
, Macchina in vetro epossidico del PWB Depaneling
Guida dell'area: |
300 x 350 millimetri |
Spessore massimo del PWB (norma): |
2mm |
Regolazione del dispositivo: |
2 stazioni |
Carico/che scarica del PWB: |
Automatico |
Spessore massimo del PWB (opzione): |
6mm |
Materiale del PWB: |
In vetro epossidico, CEM1, CEM3, FR4 ecc. |
Diametro del pezzo del router: |
0.8~3.0mm |
motore mandrino: |
60.000 giri/min. massimi |
Ripetibilità: |
±0.01mm |

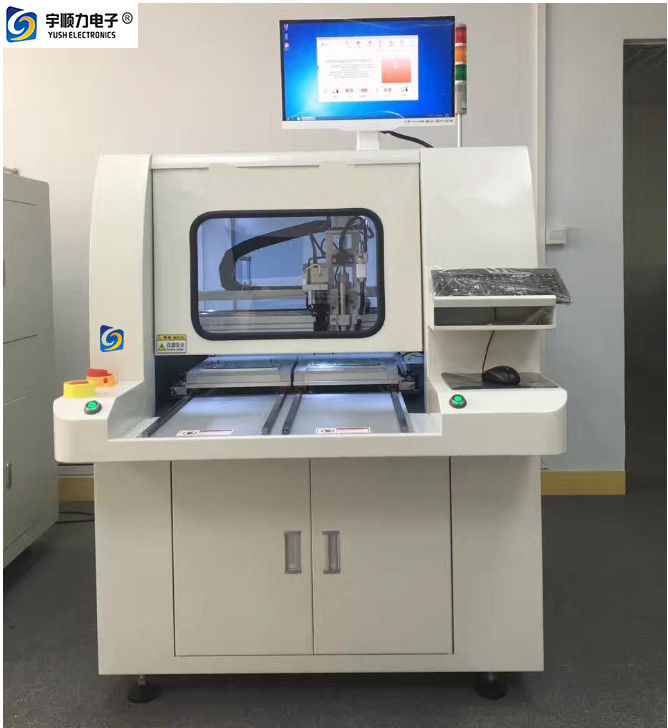

Macchina offline del router del PWB Depaneling per in vetro epossidico
Macchina offline di Depanleing del router del PWB per in vetro epossidico, CEM1, CEM3, FR4
Caratteristiche:
La serie YSVC-650 è un PWB automatico di allineamento visivo router macchina, fornita di dispositivo ad alta velocità di correzione di visione del CCD, particolarmente per precisione ed il PWB di grande capacità percorso dei bordi le operazioni, adatte a telefoni cellulari, GPS, PDA e MODULO e l'altro piccolo Il PWB è divisa nei bordi. Facendo uso del fuso di precisione di NAKANISHI Japanese ( lso latta be selezionato secondo il fuso della Germania KAVO di requisiti di cliente ecc), Senza sforzo di taglio, Bordo del bordo dopo che il taglio è liscio, con alta precisione.
A. Choose il metodo di ordine raggiungere taglio automatico
1. Il processo tagliente si combina con il modello e la quantità di produzione, secondo il piano di PMC a produzione;
2. Per evitare l'emergenza di produzione e di capacità di produzione avanzate non è chiara;
3. per evitare le modifiche nel processo di non produzione;
4. per raggiungere separazione di gente e di macchine.
Il codice di B. Two-dimensional recupera automaticamente il programma.
1. Con la regola di codice bidimensionale può direttamente essere trasferito al programma, conveniente, semplice, nessun errore;
2. Commutazione del prodotto intelligente.
Funzione di esame del CCD del C.
1. Funzione leader del settore di esame della pensione completa di PCBA;
2. Riduca il tempo di programmazione, tagliente il percorso di visualizzazione in tempo reale, facile modificare semplice.
Sistema di D. Industrial 4.0-MES
1. I dati del server sono recuperati automaticamente;
2. carichi i dati della macchina ed i dati di produzione;
3. Rilevazione in tempo reale di stato dell'attrezzatura
Specificazione:
| |
YSVC-650 A |
YSVC-650 B |
YSVC-650C |
| Tipo |
Supporto da solo |
| Pogram |
Software per l'elaborazione dell'immagine |
| Guida dell'area |
300 x 350 millimetri |
300 x 450 millimetri |
500 x450mm |
| Spessore massimo del PWB (norma) |
2mm |
| Regolazione del dispositivo |
2 stazioni |
| Interfaccia uomo-macchina |
Monitor + tastiera + topo industriali dello schermo attivabile al tatto |
| Carico/che scarica del PWB |
Automatico |
| Spessore massimo del PWB (opzione) |
6mm |
| Materiale del PWB |
In vetro epossidico, CEM1, CEM3, FR4 ecc. |
| Diametro del pezzo del router |
0.8~3.0mm |
| Ripetibilità |
±0.01mm |
| Motore mandrino |
60.000 giri/min. massimi |
| Porta |
Auto |
| Corrente elettrica |
un CA 380V 50hz di 3 fasi |
| Pneumatico |
0,5 MPa |
| Dimensione del router (millimetri) |
1300*1100*1500mm |
1300*1350*1500mm |
1500*1350*1500mm |
| Peso |
800KG |
850KG |
900KG |
| Modello del collettore di polveri |
VF-30N |
| Tipo |
Fuori linea |
| Versione di software |
Di base/professionista su misura |
| Taglio della funzione |
Lineare, circolare, U-curva, arco, L-curva |
| Sistema visivo |
Sistema di posizionamento automatico visivo |
| Taglio dell'accuratezza |
± 0.01mm |
| X, Y, modo dell'azionamento di asse di Z |
Servomotore di CA |
| X, Y, modo dell'azionamento di asse di Z |
Servomotore di CA |
| X, asse y che taglia velocità |
0-100 mm/s |
| Operazione e dati |
Sistema del PC |
| Interfaccia di operazione |
Windows 7 |
| Tensione |
220 V 50HZ 1ψ |
| Potere |
1500W |
| Tensione del collettore di polveri |
380V 50HZ 3ψ |
| Potere del collettore di polveri |
2200w |
| Metodo di raccolta della polvere |
Giù il collettore di polveri (standard) o il polvere-collettore ALTO (opzione) |
