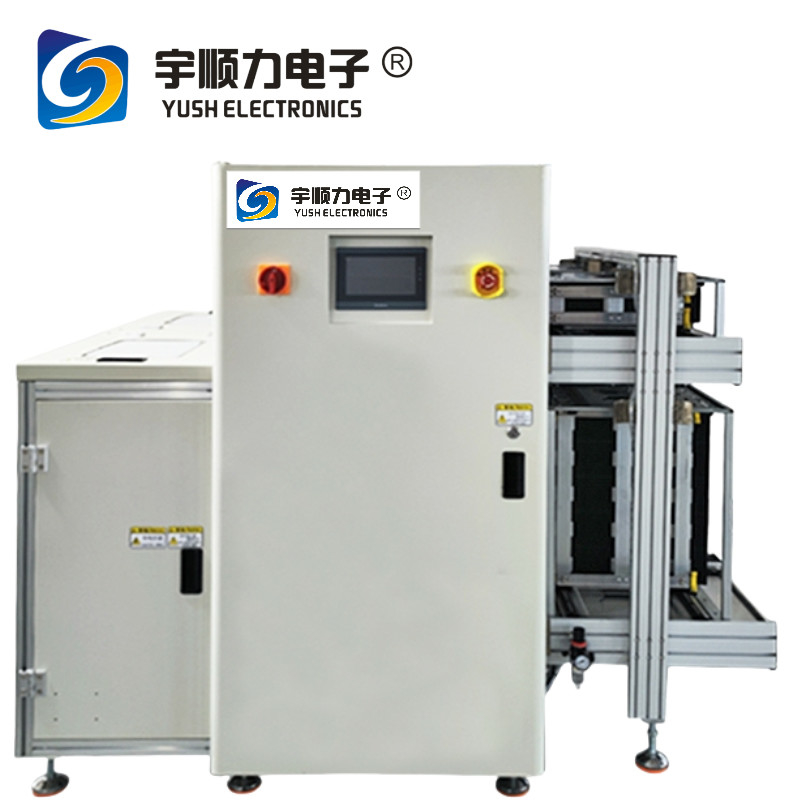

di alta qualità YSL-330 Dual-Track High-Efficiency Transfer Unloader dimensione L1970*W1430*H1665mm

Introduzione al prodotto:

Il discaricatore a doppia traccia NG/OK-330 è un dispositivo professionale e innovativo per le linee di produzione SMT.Sviluppato in risposta alle richieste dei clienti per una maggiore efficienza di produzione, rompe i limiti dei tradizionali dispositivi SMT a doppia traccia.

L'apparecchiatura è dotata di un design innovativo con un meccanismo di trasferimento brevettato aggiunto a uno dei binari.Questo non solo consente di supportare la lavorazione simultanea di PCB larghi 330 mm su entrambe le corsie, che è 32% più ampia degli standard del settore, ma migliora anche notevolmente la sua capacità di elaborazione per circuiti stampati di dimensioni maggiori.

Il discaricatore è dotato di una funzione a doppia traccia per la separazione tra le tavole buone e quelle cattive.e ogni strato superiore può contenere 10 tavole cattive, realizzando efficacemente la raccolta classificata delle schede PCB e migliorando la comodità e l'efficienza della gestione della produzione.

Per quanto riguarda il funzionamento e il controllo, utilizza come pannello di comando un touch screen prodotto congiuntamente a Taiwan.È alimentato da un servo drive Delta e dotato di un controller programmabile PLC PanasonicQuesta combinazione consente un controllo preciso del funzionamento dell'apparecchiatura, raggiungendo una precisione di posizionamento di ± 0,1 mm con regolazione multipiano da 10 a 50 mm,e garantire operazioni di scarico stabili e affidabili.

Ulteriori vantaggi del prodotto:

1.Eccellente compatibilità con le grandi schede PCB:I dispositivi SMT tradizionali a doppia traccia hanno generalmente una distanza di traccia di 686 mm e possono supportare solo schede PCB con una larghezza massima di 250 mm che attraversano entrambi i binari contemporaneamenteTuttavia, il nostro Double-Track NG/OK-330 UNloader, grazie al suo unico design di trasferimento, può supportare le schede PCB con una larghezza di 330 mm che passano attraverso entrambe le tracce allo stesso tempo,soddisfacendo le esigenze delle linee di produzione SMT per circuiti stampati di dimensioni maggiori e superando di gran lunga i loro pari in termini di compatibilità.

2Funzione di classificazione e raccolta efficiente: L'apparecchiatura ha una funzione di doppia traccia per separare le tavole buone da quelle cattive.La scatola in due strati permette di conservare separatamente le tavole buone e quelle cattive.Lo strato inferiore può contenere 50 tavole buone ciascuno, e lo strato superiore può contenere 10 tavole cattive ciascuno.riduce il tempo e gli errori di classificazione manuale, e può ottimizzare meglio il processo produttivo rispetto ai prodotti simili.

3.Azionamento e controllo stabili e affidabili: utilizza un servomotore Inovance per azionare la vite a sfera per ottenere il sollevamento passo dopo passo del magazzino,con una capacità di accensione superiore a 10 W, rendendo l'apparecchiatura più stabile e accurata. L'uso di componenti chiave quali le sorgenti di alimentazione Mean Well e i relè Omron garantisce ulteriormente l'affidabilità e la durata dell'apparecchiatura,riduzione del rischio di guasti delle apparecchiature e dei costi di manutenzione.

4Esperienza operativa superiore: il pannello di controllo dell'operazione utilizza uno schermo touch prodotto congiuntamente a Taiwan, che ha un'interfaccia user-friendly ed è facile da usare.Gli operatori possono impostare facilmente i parametri e monitorare l'attrezzatura, migliorando l'efficienza e la precisione dell'operazione e offrendo agli utenti un'esperienza di utilizzo migliore.

Applicazione

Il discaricatore a doppia traccia NG/OK-330 è ampiamente utilizzato in varie linee di produzione SMT, specialmente nelle imprese di produzione elettronica che producono schede PCB di dimensioni maggiori.In settori quali l'elettronica di consumo, apparecchiature di comunicazione e di controllo industriale, questa apparecchiatura può completare in modo efficiente il lavoro di scarico e classificazione,garantire il regolare funzionamento della linea di produzione e migliorare l'efficienza generale della produzione e la qualità dei prodottiPer esempio, nella produzione di schede madri di server su larga scala e schede di circuito di stazioni base di comunicazione di fascia alta, i suoi vantaggi sono pienamente dimostrati,fornire un forte sostegno alle imprese per migliorare la loro competitività.

Produzione di elettronica: ideale per la produzione di elettronica di consumo, elettronica automobilistica e attrezzature di comunicazione.

Manipolazione dei PCB: semplifica la manipolazione dei PCB, in particolare nella fase di saldatura post-reflow.

Miglioramento dell'efficienza: riduce l'intensità del lavoro e migliora la stabilità del processo produttivo.

YSL-330 Scaricatore a doppio binario
