Name: Macchina per il depanelamento del router PCB in linea visiva automatica di serie ad alta precisione
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-880
Price: 57,250.00 USD
Availability: InStock

Dettagli del prodotto

Place of Origin: jiangsu

Marca: Yushunli

Certificazione: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numero di modello: YSL-880

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: USD 6500~108000

Imballaggi particolari: Cassa in legno piatto

Tempi di consegna: 3 giorni - 7 giorni

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

Capacità di alimentazione: un mese di 300 insiemi

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                Router del PWB Depaneling di alta precisione, Router di depanalizzazione di PCB online visivo, Router automatico per la rimozione dei pannelli di PCB


Ambiente di lavoro:	-20°C- +45°C	Umidità del luogo di lavoro:	30%-60%
Dimensione della macchina:	201412301650 mm	Dimensioni dell'aspirapolvere:	6407851760 mm
Peso della macchina con aspirapolvere:	1000 kg	Potere dell'attrezzatura:	Ac:220V±10% 50/60HZ 3,5 kW
Potenza dell'aspirapolvere:	Ac:380V±10% 50/60HZ 3kw	Precisione di taglio:	± 0,1 mm
Spessore di taglio del PCB:	0.3-6 mm	velocità di taglio:	0-100mm/s

Ambiente di lavoro:	-20°C- +45°C
Umidità del luogo di lavoro:	30%-60%
Dimensione della macchina:	201412301650 mm
Dimensioni dell'aspirapolvere:	6407851760 mm
Peso della macchina con aspirapolvere:	1000 kg
Potere dell'attrezzatura:	Ac:220V±10% 50/60HZ 3,5 kW
Potenza dell'aspirapolvere:	Ac:380V±10% 50/60HZ 3kw
Precisione di taglio:	± 0,1 mm
Spessore di taglio del PCB:	0.3-6 mm
velocità di taglio:	0-100mm/s

Macchina per il depanelamento del router PCB in linea visiva automatica di serie ad alta precisione

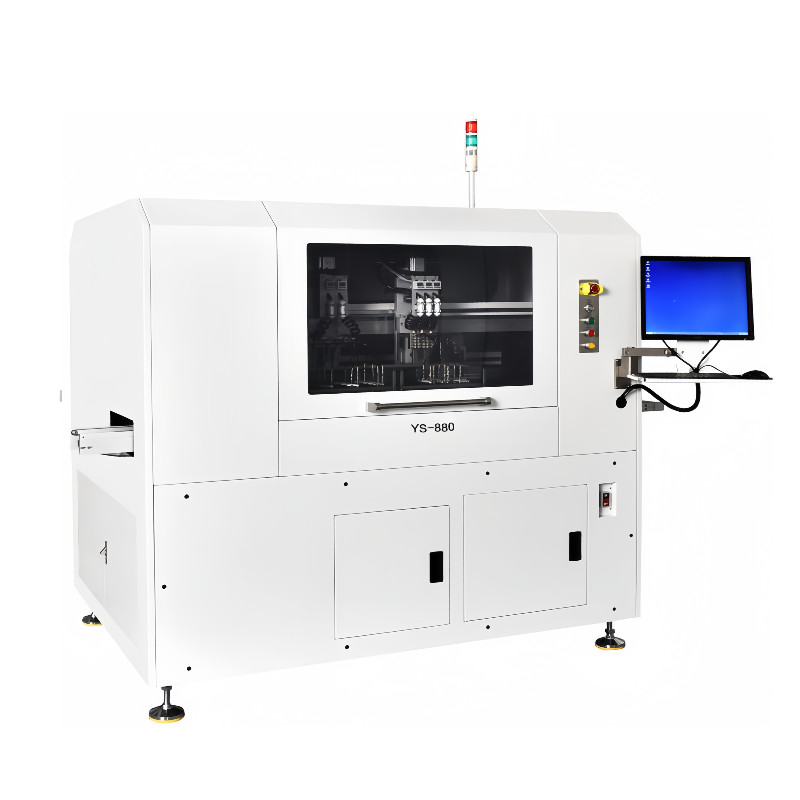

YS-880 Router automatico di depanneling per PCB online visivo

Caratteristiche del prodotto:

L'intera serie è dotata di sistema di correzione automatica della visione CCD ad alta velocità, che migliora notevolmente la precisione di taglio e l'efficienza operativa.Adottare fusolio ad alta velocità per separare la tavola, con bassa tensione di taglio e elevata precisione, adatta per le schede PCB con forme irregolari.migliorare l'efficienza del lavoroDispositivo di raccolta della polvere, basso rumore, elevata efficienza, facile manutenzione e pulizia.

Industria delle applicazioni:

YS-880 Router automatico visivo in linea per PCB

YS-880 automatica PCB Depaneling macchina è dotata di funzione di correzione di allineamento visivo come standard, che è più adatto

per operazioni di taglio e di scissione di PCB ad alta precisione e capacità, quali telefoni cellulari, elettronica automobilistica, attrezzature mediche, aerospaziale.Ampliato e di grandi dimensioni è adatto per l'elaborazione sub-board di grandi schede di circuito, come i televisori digitali, schede madri per PC, server, ecc. Per aumentare la produttività, possono essere utilizzati jig standard o speciali per aiutare a tagliare la scheda.Utilizzare due piattaforme di lavoro per posizionare i pezzi da lavorare per ridurre i tempi di attesa e aumentare la produttività.

Parametri e specifiche tecniche:

1.Parametri di taglio

Precisione di taglio	± 0,1 mm
Ripetibilità	± 0,02 mm
Velocità massima di movimento	Asse XY 1000 mm/s,asse Z 800 mm/s
velocità di taglio	0-100 mm/s
Distanza massima di funzionamento	300 mm*350 mm
Spessore di taglio del PCB	0.3-6 mm
Dimensioni applicabili del taglio	0.8-3.0 mm
Metodo di alimentazione	Convogliere ferroviario
Metodo di scarico	Convogliere ferroviario
Direzione del flusso	Sinistra→destra o destra→sinistra

2- Attrezzature.

Potenza delle apparecchiature	Ac:220V±10% 50/60HZ 3,5KW
Potenza dell'aspirapolvere	Ac:380V±10% 50/60HZ 3kw
Fonte di gas	4-6 kg/cm2- Sei...
Ambiente di lavoro	-20°C- +45°C
Umidità dell'ambiente di lavoro	30%-60%
Dimensioni della macchina	201412301650 mm
Dimensioni dell'aspirapolvere	6407851760 mm
Peso della macchina con aspirapolvere	1000 kg

Caratteristiche del prodotto:

.In linea disegno automatico della tavola, alimentazione automatica della tavola, taglio della tavola migliorando notevolmente l'efficienza e risparmiando costi di lavoro

.L'intera serie è dotata di sistema di allineamento della telecamera CCD per migliorare la precisione e l'efficienza del taglio e prevenire il malfunzionamento

.Il fusibile ad alta velocità importato viene utilizzato per tagliare e separare la tavola, riducendo notevolmente lo stress di taglio, ha una piccola inerzia e una risposta rapida

Progettazione della struttura della piattaforma doppia, miglioramento dell'efficienza di taglio

Struttura interna:

- La tavola viene trasportata in treno.

Funzione di posizionamento del compensato dopo l'alimentazione della scheda PCB

.La coppa aspiratrice a vuoto della struttura di alimentazione aspira automaticamente il PCB alla scheda di fissaggio per il taglio

Struttura esterna:

.Il prodotto finito e i rifiuti vengono tagliati sul manicotto di aspirazione a vuoto e collocati rispettivamente sul rifiuto e sul nastro trasportatore

Struttura di selezione e collocazione del PCBA:

Dispositivo di raccolta e collocazione: carico e scarico automatici (grifone di aspirazione modulare, dispositivo di aspirazione, può essere controllato in modo indipendente)

.Struttura della trasmissione: movimento X e aspirazione Z1 Z2, controllo servomotore CA

.Velocità di raccolta: 500 mm/sec
