Evidenziare:
Router del PWB Depaneling di AC220V
, Router online del PWB Depaneling
, 80000r/mim macchina del PWB Depaneling
Taglio dell'accuratezza: |
±0.08mm |
Ripetibilità: |
±0.02mm |
Gamma di lavoro massima: |
400mmx400mm |
PWB che taglia spessore: |
0.3mm-6mm |
Velocità massima del motore mandrino: |
80000/min |
Dimensione dell'attrezzatura (LxWxH) millimetro: |
1590x1330x1650mm |
Peso totale di attrezzatura e dell'aspirapolvere: |
1000kg |
Il segno indica tutti i tipi: |
Giro, quadrato |
Potere dell'attrezzatura: |
AC220V |

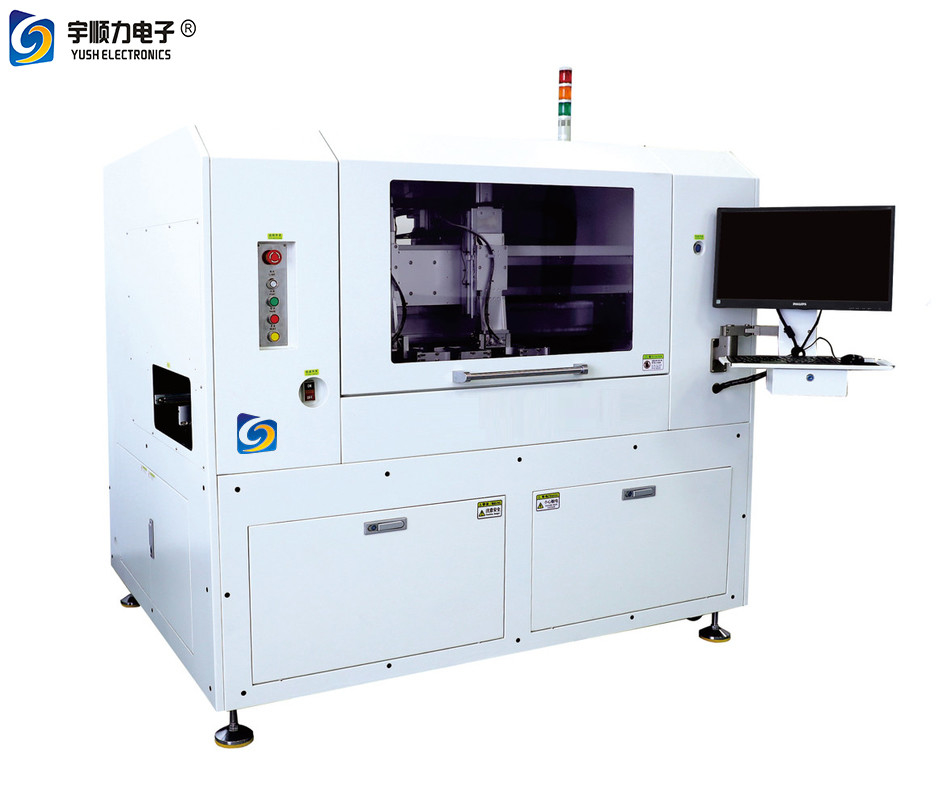

Router online del PWB Depaneling di AC220V per i moduli di 5G WiFi
Macchina automatica online di alta precisione di Depaneling del bordo con meno sforzo
Prodotto Introduction-YS880 Depaneling automatico
Aree di applicazione principale:
Controllo dell'elettrodomestico, nuova industria energetica, moduli di 5G WIFI, Smart Phone, wearables astuti, strumenti di precisione, computer della compressa, case astute, attrezzatura medica, spazio aereo, prodotti militari, ecc.
Aspetto e dimensione dell'attrezzatura:
PWB che taglia analisi strutturale
Sforzo massimo: -240 ~ 130 micro N/mm
Adatto amulti-pannello ed a taglio di alta precisione del PWB,
La polvere che resta nella zona dei piedi della lega per saldatura/palle componenti sensibili/fragili causerà:
la polvere 1.Conductive causerà un cortocircuito.
la polvere 2.Non-conductive assorbirà col passare del tempo l'umidità nell'aria e causerà il guasto intermittente del circuito.
la polvere corrosiva 3.The danneggierà il circuito di rame.
Caratteristiche del progetto della macchina:
macchina depaneling del bordo automatico 1.On-line, bordo automatico che si alimentano, tagliare ed uscita del bordo notevolmente per migliorare efficienza e comprimere i costi della manodopera
2.Equipped con il sistema di allineamento della telecamera CCD per migliorare taglio accuratezza e dell'efficienza e per impedire misoperation
il fuso ad alta velocità 3.Imported è usato per tagliare e separare il bordo, che notevolmente riduce lo sforzo tagliente, ha la piccola inerzia e risposta rapida
piattaforma di funzionamento 4.Double dentro e fuori strutturare progettazione, migliorare taglio dell'efficienza
l'asse di controllo 5.The è fatta dell'alluminio di aviazione, che è leggero nel peso e forte nella durezza
6.Equipped con la funzione automatica del cambiamento dello strumento e la rilevazione rotta dello strumento per ridurre i fattori umani, alta precisione e forte stabilità
7.Standard MES o porto del collegamento del ERP, collegamento in tempo reale alla base di dati centrale
la macchina fotografica del codice a barre 8.Optional, può esplorare automaticamente il codice a barre e caricare il dato valido a base di dati
9.System: Windows7
Parametri tecnici di YS 880AT della macchina depaneling
| Oggetto |
YS880AT |
| Efficace dimensione tagliente |
Doppia piattaforma di lavoro, gamma di lavoro massima di singola piattaforma di lavoro 400mm*400mm |
| Metodo di raccolta della polvere |
Il sacchetto filtro del collettore di polveri superiore o del collettore di polveri più basso è fatto di materiale antistatico e protetto contro le esplosioni e del dispositivo infallibile. Il software richiamerà automaticamente un allarme quando la polvere raggiunge un determinato livello e l'accuratezza di filtrazione è 0,0001. |
| Taglio del fuso |
Velocità tedesca dello sycotec (ESD): un raffreddamento a aria regolabile di 80.000 giri/min. (buona durevolezza) |
| Metodo della fresa del cambiamento |
C'è monitoraggio di vita della fresa dentro la macchina e la macchina può completare automaticamente la sostituzione delle frese. Vantaggi: La macchina è completata automaticamente, che può evitare le lesioni di lavoro e i misoperations, per migliorare l'efficienza del lavoro e la fresa può essere utilizzata in parecchie sezioni |
| Rilevazione rotta del coltello |
Fornito di sistema di rilevamento rotto dello strumento |
| Modo del banco da lavoro |
Il servomotore di Panasonic + la vite di precisione + lo scorrevole al suolo di precisione assicurano che l'attrezzatura abbia l'alta precisione, la stabilità eccellente e migliore durevolezza |
| Marca del servomotore |
Il Giappone Matsushita |
| Sistema informatico |
Computer industriale di Taiwan di uso e sistema genuino WIN7 |
| Eliminatore elettrostatico |
Schneider Francia |
| Funzione della gestione di informazioni |
Sistema di informazione di sostegno MES per realizzare collegamento senza cuciture fra attrezzatura e la gestione di informazioni; interfaccia Ethernet aperta libera e protocollo di comunicazione della rete del TCP/IP di sostegno e software relativo e programmi necessari; porto libero di funzione di CODICE dell'open bar. |
| Progettazione della struttura della telecamera CCD |
Struttura volante della macchina fotografica (le piattaforme destre e sinistre possono essere divise nei prodotti differenti e possono essere completate alle altezze differenti) |
| Tipo completo riconoscimento e correzione del punto del SEGNO |
La configurazione standard |
| Controllo di luminosità dell'apertura del LED |
Il software può registrare la differenza e la luminosità di colore, adatte per ottenere le caratteristiche di prodotto differenti |
| Gestione di autorità dell'operatore |
La protezione di parola d'ordine di quarto livello, secondo le responsabilità del cliente, ha messo liberamente il contenuto di ogni livello |
| L'attrezzatura continua la funzione di espansione |
I porti delle riserve di attrezzatura ed il robot o l'attrezzatura di automazione possono essere realizzati in futuro per realizzare altre funzioni. |
| Taglio dei parametri |
|
| Taglio dell'accuratezza |
±0.08mm |
| Ripetibilità |
±0.02mm |
| Gamma di lavoro massima |
400mmx400mm |
| PWB che taglia spessore |
0.3mm-6mm |
| Dimensione applicabile della taglierina |
0.8mm-3.0mm |
| Il segno indica tutti i tipi |
Giro, quadrato |
| Taglio della funzione |
Linea retta, forma del settore, forma del cerchio, copia universale, correzione automatica e compensazione |
| Parametro di controllo |
|
| Metodo di controllo di XYZ |
Il CNC ha dedicato il regolatore |
| Modo dell'azionamento di XYZ |
Servo di CA di Panasonic |
| Velocità massima del motore mandrino |
80000/min |
| Metodo di vuoto |
Succhi su |
| Tipo del router |
Aspirazione su (di mano destra) |
| Metodo di sostegno del PWB |
PIN universale della cima, dispositivo speciale |
| Potere dell'attrezzatura |
CA; 220V |
| Potere dell'aspirapolvere |
CA; 380V |
| Fonte del gas |
² di 4-6kg/cm |
| Dimensione dell'attrezzatura (LxWxH) millimetro |
1590x1330x1650mm |
| Dimensione di aspirapolvere (LxWxH) millimetro |
750x580x615mm |
| Peso totale di attrezzatura e dell'aspirapolvere |
1000KG |
